نظرة عامة على المنتج

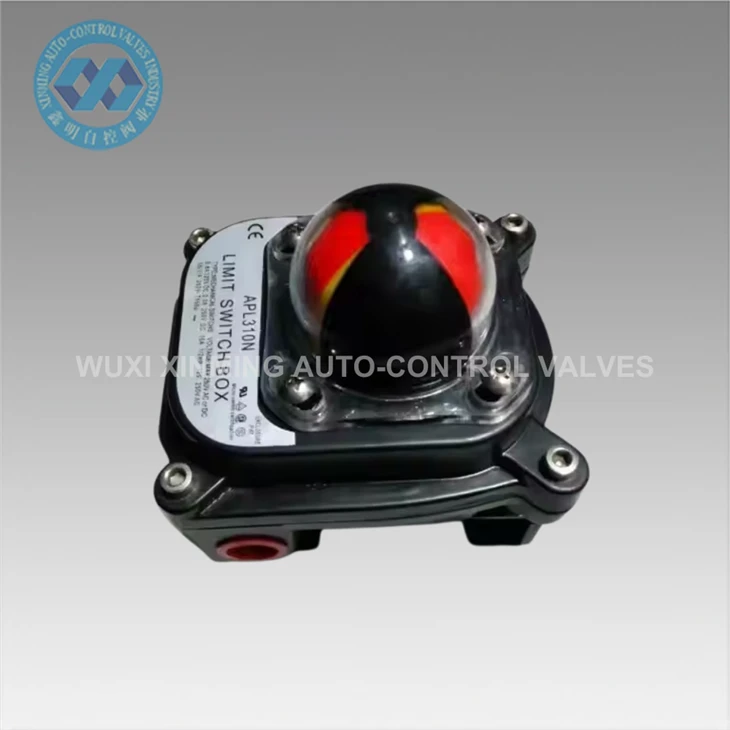

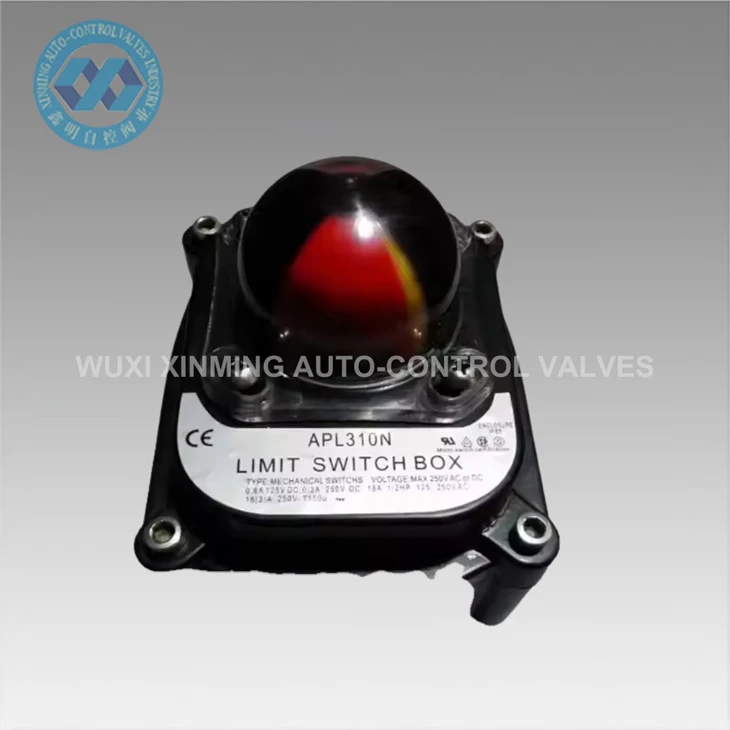

يعد APL-310N Limit Switch Box مؤشرًا موثوقًا لموضع الصمام وجهاز تغذية مرتدة مصممًا لأنظمة الأتمتة الصناعية. يتم استخدامه لمراقبة الأوضاع المفتوحة والمغلقة للصمامات ربع الدوران، بما في ذلك الصمامات الكروية وصمامات الفراشة، عند تشغيلها بواسطة مشغلات هوائية أو كهربائية.
من خلال توفير{0}}تعليقات موضعية ميكانيكية وكهربائية في الوقت الفعلي، يساعد APL-310N على ضمان التشغيل الآمن والدقيق للصمام في أنظمة التحكم في العمليات، خاصة عندما تكون المراقبة عن بعد مطلوبة.
سمات
- هيكل من سبائك الألومنيوم المصبوبة-، وطلاء مسحوق، ومظهر جميل وجودة موثوقة
- يمكن تحديد موضع التبديل بوضوح بواسطة المؤشر
- قم بضبط الكاميرا بسرعة، والتي تم تركيبها عبر العمود المخلوط والربيع، وسهلة الضبط بدون أدوات.
- مجموعة أطراف توصيل متعددة-تحتوي على 8 نقاط اتصال قياسية لأسلاك آمنة ومريحة
- واجهة الأسلاك القياسية
- مسامير مانعة للانغلاق-، لن تسقط المسامير المثبتة بالغطاء العلوي عند التفكيك.
- سهلة التركيب، وصلة عمود دوران من الفولاذ المقاوم للصدأ، ودعامة تثبيت. جميعها تتوافق مع معايير NAMUR
المواصفات الفنية

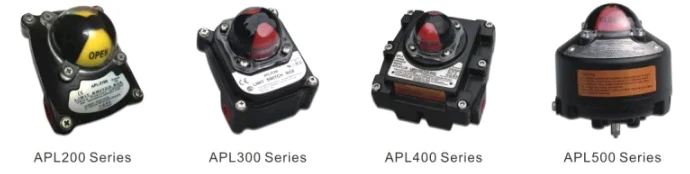

| سلسلة APL200,300,400,500 | ||
| صدَفَة | معيار | خيار |
| درجة حرارة | سلسلة 200 (IP66) سلسلة 300 (IP66) سلسلة 400 (Exd II BT6 IP66) | |
| سلسلة 500 (Exd IICT6 Gb DIP A21TA,T6 IP66) | ||
| -25 درجة ~+85 درجة | ||
| منفذ الأسلاك | 2XNPT1/2 (سلسلة 200/300 قابلة للتطبيق) | PT1/2 (سلسلة 200/300 قابلة للتطبيق) |
| 2XNPT3/4 (سلسلة 400/500 قابلة للتطبيق) | PF1/2 (سلسلة النوع 200/300 قابلة للتطبيق) | |
| M20.PG13.5 (سلسلة 200/300 قابلة للتطبيق) | ||
| PT3/4 (سلسلة 400/500 قابلة للتطبيق) | ||
| PF3/4 (سلسلة 400/500 قابلة للتطبيق) | ||
التطبيقات
يُستخدم مؤشر موضع الصمام APL-310N على نطاق واسع في أنظمة الأتمتة الصناعية حيث يلزم مراقبة حالة الصمام:
- مراقبة صمامات خطوط أنابيب النفط والغاز
- أنظمة معالجة المياه ومياه الصرف الصحي
- مصانع المعالجة الكيميائية
- مرافق توليد الطاقة
- أنظمة التحكم في الأتمتة الصناعية
- خطوط إنتاج الأغذية والأدوية
في محطة معالجة مياه الصرف الصحي النموذجية، يتم تركيب APL-310N على صمامات الفراشة لتوفير ردود فعل في الوقت الفعلي لغرفة التحكم، مما يضمن عمل صمامات تنظيم التدفق بشكل صحيح وآمن.
التعليمات
س 1: ما هو استخدام صندوق تبديل الحد؟
يتم استخدام صندوق التبديل الحدي لتوفير ردود فعل موضعية مفتوحة/مغلقة للصمامات في أنظمة التحكم الآلية.
س2: ما هي الصمامات المتوافقة مع APL-310N؟
يتم استخدامه بشكل أساسي مع الصمامات الربعية-الدورانية مثل الصمامات الكروية وصمامات الفراشة.
س3: هل APL-310N مناسب للاستخدام الخارجي؟
نعم، بفضل غلافه المصنوع من الألومنيوم الحاصل على تصنيف IP67، يمكن استخدامه في البيئات الخارجية والقاسية.
س 4: ما هو معيار التركيب الذي يستخدمه؟
يستخدم التركيب القياسي NAMUR، وهو متوافق مع معظم مشغلات الهواء.
