مقدمة المنتج
في أنظمة أتمتة الصمامات الصناعية، المشغل هو المكون الذي يحدد ما إذا كان الصمام يمكن أن يعمل بشكل موثوق خلال دورات طويلة. في العديد من عمليات التثبيت الحقيقية التي رأيناها، لا تنتج مشاكل الصمام عن الصمام نفسه، ولكن عن طريق اختيار المشغل بشكل غير صحيح-عزم الدوران غير الكافي، أو التبديل غير المستقر، أو الاستجابة الضعيفة في ظل التشغيل المستمر.

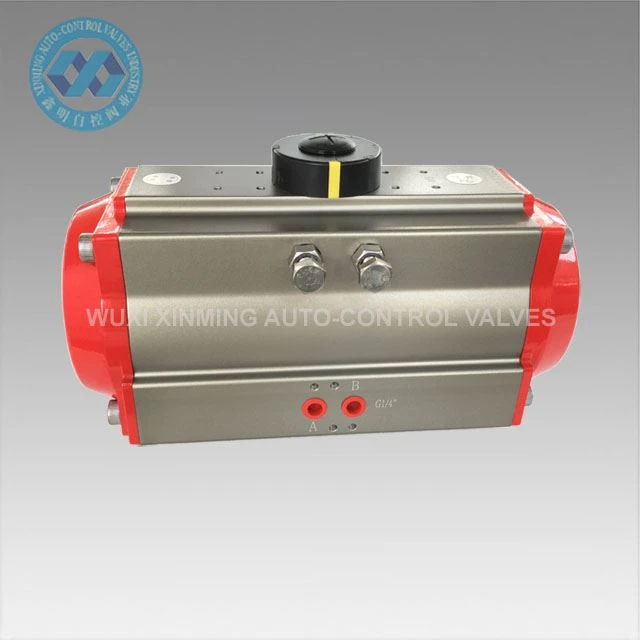

تم تصميم مشغل الصمام الهوائي XM لأتمتة صمامات الدوران ربع-، بما في ذلك الصمامات الكروية وصمامات الفراشة. إنه يحول الهواء المضغوط إلى حركة دوارة من خلال آلية الجريدة المسننة والترس، مما يتيح تشغيل سريع ومستقر للصمام في أنظمة العمليات الصناعية.
يستخدم على نطاق واسع في معالجة المياه، والمعالجة الكيميائية، وأنظمة التدفئة والتهوية وتكييف الهواء (HVAC)، والأتمتة الصناعية العامة حيث يلزم التحكم الموثوق في صمام التشغيل/الإيقاف.
سمات
- هيكل الرف والترس لحركة دوارة مستقرة
- استجابة هوائية سريعة للتحكم الآلي في الصمامات
- متوفر في أنواع التمثيل المزدوج وعودة الربيع
- تركيب ISO 5211 لسهولة تركيب الصمام
- هيكل مدمج من سبائك الألومنيوم للاستخدام الصناعي
- مناسبة لعمليات ركوب الدراجات المستمرة
- متوافق مع صمامات الملف اللولبي وصناديق التبديل المحدودة
المواصفات الفنية
نوع المنتج: مشغل صمام هوائي
التصميم: رف وترس
نوع العملية: عودة الربيع
زاوية الدوران: 90 درجة قياسية
وسط العمل: هواء مضغوط نظيف وجاف
مادة الجسم: سبائك الألومنيوم
معيار التركيب: ISO 5211
ضغط التشغيل: 2.5 – 8 بار
نطاق درجة الحرارة: تتوفر خيارات درجات الحرارة القياسية/العالية
نظام التحكم: متوافق مع الأتمتة الهوائية
تركيب المحركات الهوائية
التثبيت المعقول هو التأكد من أن محور المحرك الهوائي وساق الصمام لهما محورية. قبل تجميع المحرك والصمام، يجب قياس الصمام وعدم تجاوز عزم الدوران المطلوب. بعد التجميع، يتم اختبار المحرك الهوائي والصمام، ويتم تطبيق الضغط المقدر على الصمام. يبلغ ضغط مصدر الهواء للمشغل 0.4 ميجا باسكال أو وفقًا لمتطلبات المستخدم. يجب أن يكون فتح وإغلاق الصمام مرنًا، ويجب ألا يكون هناك أي ظواهر عالقة أو زحف أو غيرها، ويجب إجراء تجارب متعددة.
يجب أن تكون المحركات الهوائية المجهزة بصمامات الملف اللولبي مجهزة بأجهزة يدوية أثناء تصحيح الأخطاء. قم بتشغيل الزر الأحمر الموجود على صمام الملف اللولبي وقم بالتشغيل الكهربائي. عند استخدام آلية التشغيل اليدوية، يجب قطع مصدر الغاز أو السائل، ومن ثم يجب تصحيح آلية الهواء. يجب أن تحافظ المحركات الهوائية على مصدر الهواء جافًا ونظيفًا، ويجب صيانة المحركات وصيانتها بانتظام، ويجب تصريف مرشح الهواء وتصريفه بانتظام لتجنب الدخول في الصمام اللولبي أو المحرك الهوائي والتأثير على العمل العادي.
التطبيقات
- أنظمة أتمتة الصمامات الكروية
- أنظمة التحكم في صمامات الفراشة
- محطات معالجة المياه
- أنظمة خطوط الأنابيب HVAC
- خطوط العمليات الكيميائية
- خطوط أنابيب المرافق الصناعية
- أنظمة الإنتاج الآلي
تصنيع المعدات الأصلية والتخصيص
- توفر XM حلولاً مرنة لتصنيع المعدات الأصلية لمتطلبات المشروع المختلفة:
- التمثيل المزدوج أو تكوين عودة الربيع
- تعديل عزم الدوران لأحجام الصمامات المختلفة
- واجهات تركيب خاصة إذا لزم الأمر
- صمام الملف اللولبي وتكامل ردود الفعل الموقف
- دعم العلامات التجارية والتعبئة والتغليف OEM
