مقدمة المنتج
المشغل الهوائي والجناح ، المعروف أيضًا باسم أسطوانة الدوران المقيدة ، هو مشغل دوار يستخدم للدوران ، والفتح ، والإغلاق ، والخلط ، والتأرجح ، وتحديد المواقع ، والتوجيه ، والمزيد من الوظائف الميكانيكية التي تتضمن دورانًا مقيدًا. الصمامات والصمامات الكروية والآلات ذات الحركة الدورانية تلقائيًا. تعمل المكابس ذات الأرفف المزدوجة المصنوعة من سبائك الألومنيوم المصبوبة بدقة مع معالجة الأكسدة الصلبة على تحسين دقة الزاوية الدوارة وعمر الخدمة. يمكن لجسم المشغل مع الأكسدة الصلبة تجنب الخدش بشكل فعال.
تفاصيل سريعة

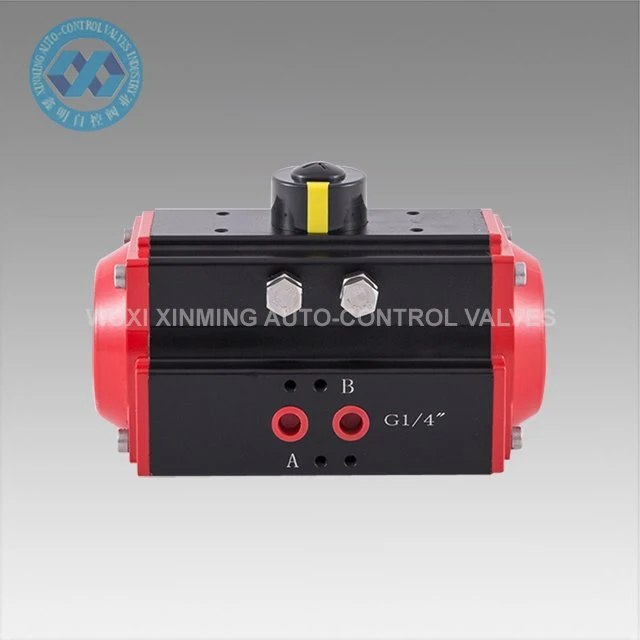

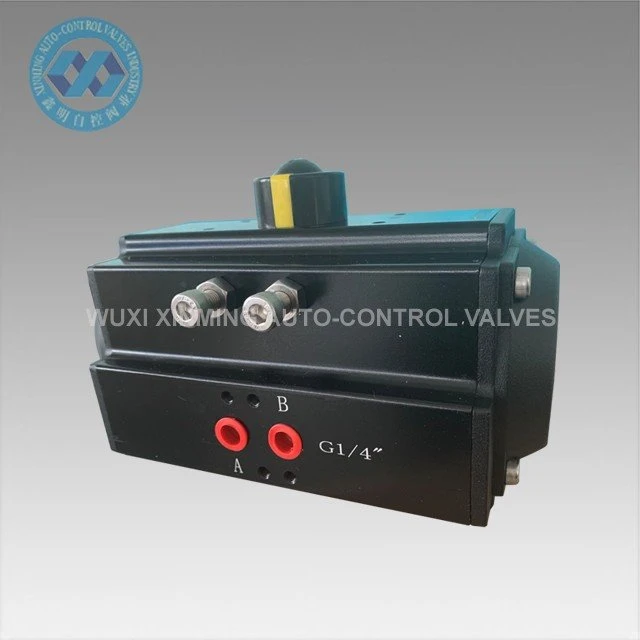

اسم المنتج: رف هوائي وجناح المحرك
اسم العلامة التجارية: XM ، و OEM مقبول أيضًا
حجم المحرك: 32mm-400mm
زاوية الدوران: 0 ° ~ 90 ° (± 5 °)
نطاق درجة حرارة العمل: -20 ℃ ~ +80 ℃ (قياسي)
-40 ℃ ~ +80 ℃ (درجة حرارة منخفضة)
-15 ℃ ~ 150 ℃ (درجة حرارة عالية)
ضغط إمداد الهواء: 0.2 ~ 0.8MPa ، 10Mpa كحد أقصى
أعلى اتصال: VDI / VDE3845 NAMUR
التوصيل السفلي: ISO 5211 و DIN3337
المواد: سبائك الألومنيوم
الهيكل: رف وترس ، مكابس رف مزدوج
معالجة سطح جسم المحرك: أسود مؤكسد
لون الغطاء النهائي: أسود رمادي ، أسود ، أزرق داكن ، أزرق سماوي ، أحمر ، برتقالي ، أخضر ، إلخ.
الشهادة: CE ، ATEX ، SIL3 ، ISO9001: 2016
المقياس التقني
حامل XM الهوائي وطاولة إخراج المشغل التروس
نموذج | ضغط الهواء الداخل (الوحدة: بار) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
عزم خرج ضغط الهواء (نيوتن متر) | ||||||
XM-DA32 | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40 | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52 | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63 | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83 | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92 | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105 | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125 | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140 | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160 | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190 | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210 | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240 | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270 | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300 | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350 | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400 | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |
قطع الغيار والمواد
مخطط البعد
قدرة العرض
القدرة على التوريد: 10000 وحدة في الشهر المشغل الهوائي الروتاري
التعبئة&أمبير ؛ توصيل
تفاصيل التعبئة: 1). كرتونة منفصلة مع تعبئة رغوية بالداخل
2). حالة الخشب الرقائقي لشحن المحيطات
3). البليت الخشب الرقائقي للشحن الجوي
ميناء المغادرة: شنغهاي ، الصين
المهلة:
الكمية (الوحدات) | 1-50 | 51-1000 | 1001-10000 | ＞10001 |
Est. الوقت (أيام) | السلع في المخازن | 7 | 20 | يتم التفاوض |
ميزة
1) سيتم التعامل مع جميع قطع الغيار المهمة بأكسيد صلب لتعزيز القوة إلى حد كبير لضمان الأداء الجيد وعمر الخدمة.
2) يتم تشكيل جميع العمليات لمرة واحدة بواسطة CNC لضمان دقة العملية وعمر الخدمة.
التعليمات
س 1: قدرة شروط الدفع؟
ج 1: T / T ، L / C ، ويسترن يونيون.
س 2: شروط التجارة؟
ج 2: وفقًا لـ Incoterms 2010 ، عادةً مع EXW و FOB shanghai و CFR و CIF و DDU.
س 3: صحة الاقتباس؟
ج 3: خلال 30 يومًا.
س 4: طرق الشحن؟
جـ4: بحراً أو جواً أو صريحاً أو سكة حديد.
س 5: الضمان؟
ج 5: ضمان جودة لمدة سنة واحدة مجانًا وخدمة مدفوعة مدى الحياة.
س 6: التثبيت والتدريب؟
ج 6: إرشادات الفيديو العادية للتثبيت. إذا لزم الأمر ، يتم توفير خدمة هندسية مدفوعة الأجر في الخارج.
