نظرة عامة على المنتج

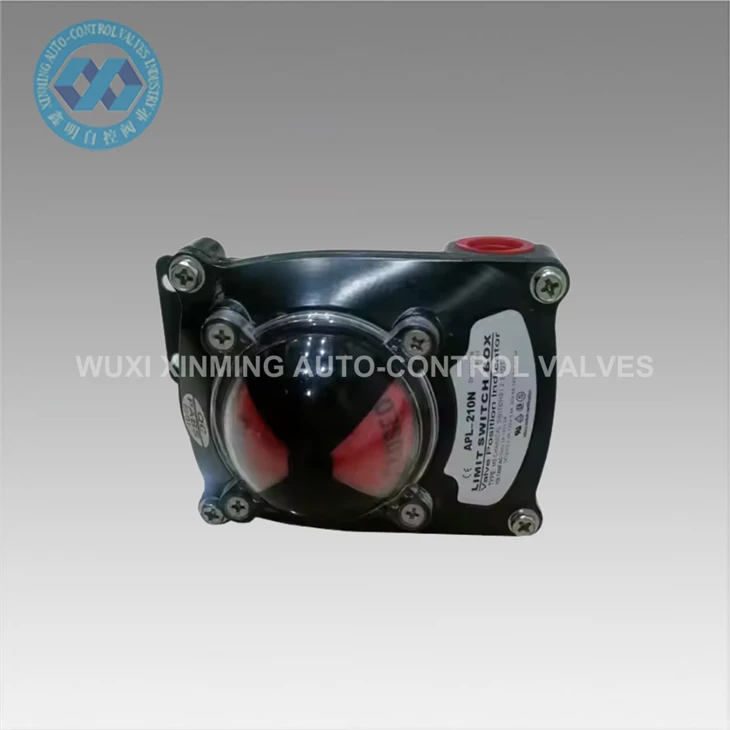

تم تصميم صندوق تبديل الحد الميكانيكي APL-210N للإشارة الدقيقة إلى موضع الصمام والتعليقات في أنظمة الأتمتة الصناعية. يتم استخدامه على نطاق واسع في المحركات الدوارة الهوائية والصمامات ربع دورة، مثل الصمامات الكروية وصمامات الفراشة، لتوفير إشارات حالة فتح/إغلاق موثوقة لأنظمة التحكم.
يقوم صندوق التبديل الحدي هذا بتحويل الدوران الميكانيكي لساق الصمام إلى إشارات تحويل كهربائية من خلال آلية الكامة الداخلية، مما يضمن مراقبة دقيقة للموقع أثناء تشغيل الصمام الآلي. وهو مكون أساسي في صناعات العمليات التي تتطلب الحصول على تعليقات حول حالة الصمام في الوقت الفعلي-من أجل التحكم الآمن والمستقر في النظام.
مبدأ العمل
يتم تثبيت APL-210N أعلى مشغل هوائي ويتم ربطه ميكانيكيًا بساق الصمام. عندما يدور الصمام بين 0 درجة و90 درجة، تدور الكاميرا الموجودة داخل صندوق التبديل وفقًا لذلك وتقوم بتشغيل المفاتيح الميكانيكية الداخلية.

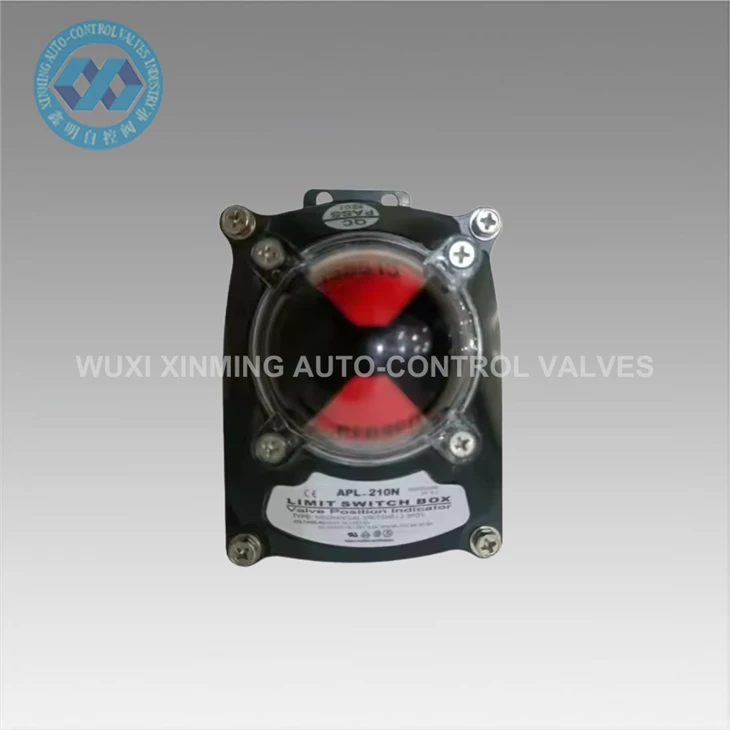

ترسل هذه المفاتيح إشارات تشغيل/إيقاف إلى أنظمة PLC أو أنظمة التحكم، للإشارة إلى ما إذا كان الصمام في وضع مفتوح بالكامل أو مغلق بالكامل. يوفر المؤشر المرئي الموجود على الغطاء العلوي تأكيدًا واضحًا في الموقع دون فتح الجهاز.
المواصفات الفنية
| نموذج | إيه بي إل-210 إن |
| نوع المنتج | صندوق تبديل الحد الميكانيكي |
| طلب | مؤشر موقف الصمام |
| الصمامات المتوافقة | صمام الكرة، صمام الفراشة |
| نطاق الدوران | 0 درجة - 90 درجة |
| مواد الإسكان | سبائك الألومنيوم |
| فئة الحماية | IP67 |
| معيار التركيب | نامور |
| نوع الإشارة | مفتاح تشغيل/إيقاف ميكانيكي |
| تثبيت | شنت المحرك الدوار الهوائي |
التطبيقات
يتم استخدام صندوق التبديل الحدي APL-210N على نطاق واسع في أنظمة الأتمتة الصناعية التي تتطلب تعليقات حول موضع الصمام:
- أنظمة التحكم في صمامات خطوط أنابيب النفط والغاز
- مرافق معالجة المياه والصرف الصحي
- مصانع المعالجة الكيميائية
- أنظمة توليد الطاقة
- خطوط أتمتة العمليات الصناعية
- أنظمة التدفئة والتهوية وتكييف الهواء (HVAC) وأنظمة التحكم في التدفق العامة
في التشغيل النموذجي، يتم تثبيته على مشغل هوائي يقود صمام الفراشة، حيث يقوم باستمرار بإبلاغ حالة فتح/إغلاق الصمام إلى غرفة التحكم لمراقبة العملية بشكل آمن.
