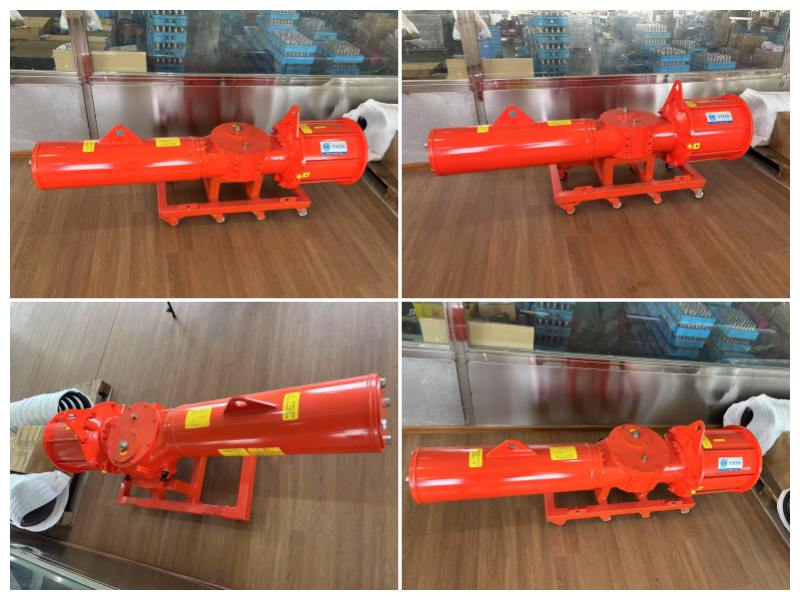

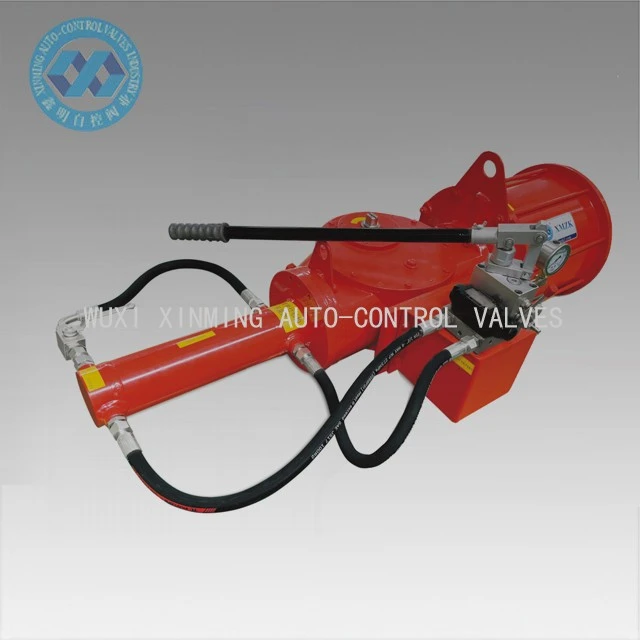

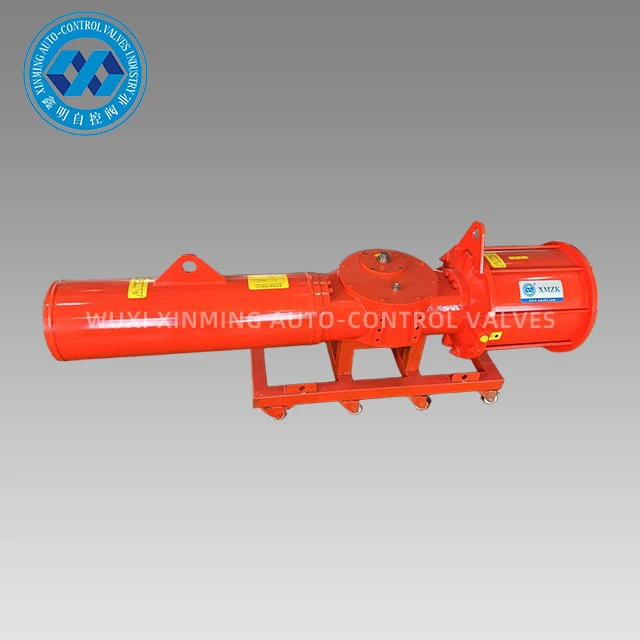

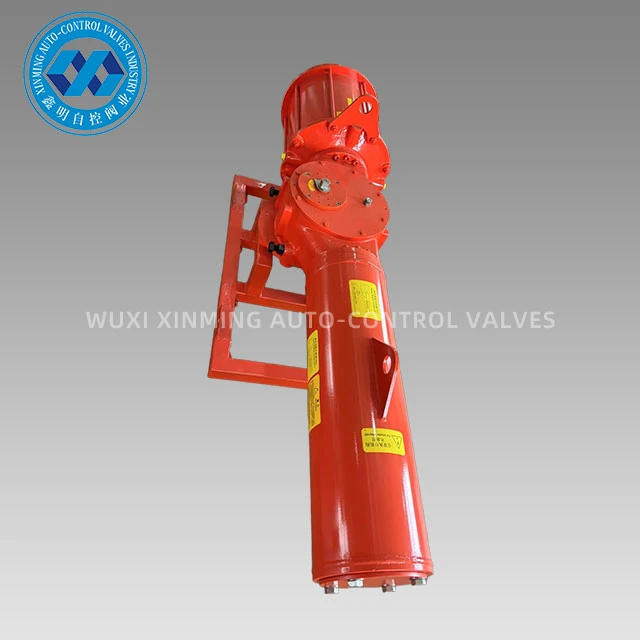

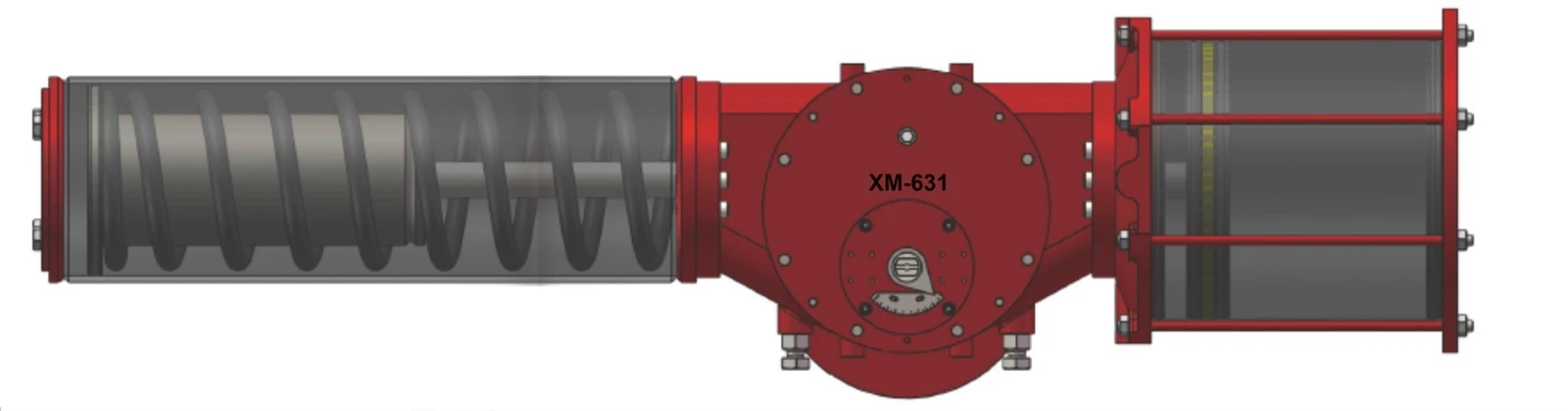

المحرك الهوائي سكوتش نير لعودة الربيع

يعد المحرك الهوائي Spring Return Scotch Yoke عبارة عن جهاز تشغيل ذو موثوقية عالية ومصمم للتحكم في الصمامات الصناعية. يستخدم آلية نقل Scotch Yoke الفريدة لتحويل طاقة الهواء المضغوط إلى حركة دورانية بزاوية 90 درجة، ويحقق وظيفة إعادة الضبط التلقائي من خلال -زنبرك قوي مدمج، مما يضمن عودة الصمام سريعًا إلى وضع آمن (مفتوح بالكامل أو مغلق بالكامل) في حالة فشل الهواء أو الطوارئ. يدعم التصميم المعياري للمحرك الهوائي Spring Return Scotch Yoke الواجهة القياسية ISO 5211/NAMUR، ويمكن تكييفه مع أنواع مختلفة من الصمامات الكروية وصمامات الفراشة، ويمكن تجهيزه بمفاتيح محدودة وصمامات الملف اللولبي وغيرها من الملحقات للتحكم التلقائي. بالمقارنة مع مشغلات الجريدة والترس التقليدية، فإن هيكل النير الأسكتلندي يتمتع بكفاءة ميكانيكية أعلى وعمر خدمة أطول، وهو خيار مثالي للتحكم في الصمام في ظل الظروف الخطرة. يعد بناء النير الاسكتلندي خيارًا ممتازًا للتحكم في الصمامات في المواقف الخطرة لأنه يتمتع بعمر خدمة أطول وكفاءة ميكانيكية أعلى من مشغلات الجريدة والترس التقليدية.

ميزات المنتج:

1. هناك نوعان من مشغلات الهواء المضغوط XM: متماثلة ومائلة، تتوافق مع خاصيتين مختلفتين لعزم دوران الخرج. يتميز مشغل النير المائل بعزم دوران عالي وعزم تشغيل منخفض، وهو مناسب للتحكم في صمامات الفراشة. يتميز مشغل النير المتماثل بمنحنى عزم دوران أكثر توازناً وهو مناسب بشكل أساسي للتحكم في الصمامات الكروية وصمامات التوصيل.
2. يمكن تطبيق الحلقات - المغلفة بمواد مزدوجة (المطاط وPFA) على درجات حرارة وظروف عمل مختلفة.
يضمن تصميم الحلقة المزدوجة والمحمل- استقرار وموثوقية الأسطوانة المعيارية.
3. يمكن أن يصل عزم الدوران الناتج لنوع الإرجاع الزنبركي XM إلى أكثر من 140,000 نيوتن متر، ويمكن أن يصل عزم الدوران الناتج للنوع المزدوج المفعول - إلى أكثر من 250,000 نيوتن متر.
ضغط العمل: 0.3-0.6MPa.
4. كل من وحدة الجسم المركزية ووحدة الأسطوانة مصنوعة من حديد الدكتايل أو الفولاذ الكربوني لضمان القوة الكافية. الهيكل العام مدمج، والتصميم جميل ومنسق. يضمن قضيب المقرن والمكبس أفضل إنتاج لعزم الدوران.
5. تعمل المواد المركبة منخفضة الاحتكاك وطويلة العمر على تجنب الاتصال المباشر بين المعدن -والمعدن-، مما يجعل الصيانة والاستبدال سريعة وسهلة.
6. يتوافق عمود الإخراج مع أحدث معايير ISO5211 وNAMUR. يمكن تخصيص حجمه، والفولاذ المقاوم للصدأ اختياري.
7. يسهل مؤشر الموضع القياسي NAMUR تركيب الملحقات مثل صناديق التبديل الحدية وأجهزة تحديد الموضع.
8. اثنين من البراغي المستقلة القابلة للتعديل يمكن ضبط شوط الصمام من -6 درجة إلى 96 درجة، مما يساعد على إطالة عمر خدمة مقعد الصمام.

المبدأ هو أن:

يدخل الهواء المضغوط إلى الحجرة لدفع المكبس للقيام بحركة خطية، ومن خلال هياكل النقل الخاصة بدبوس النير وأخدود النير، سيتم تحويل الحركة الخطية للمكبس إلى الحركة الدوارة للنير، ودفع عمود الخرج للدوران، وبالتالي تحقيق التحكم في الصمام.
