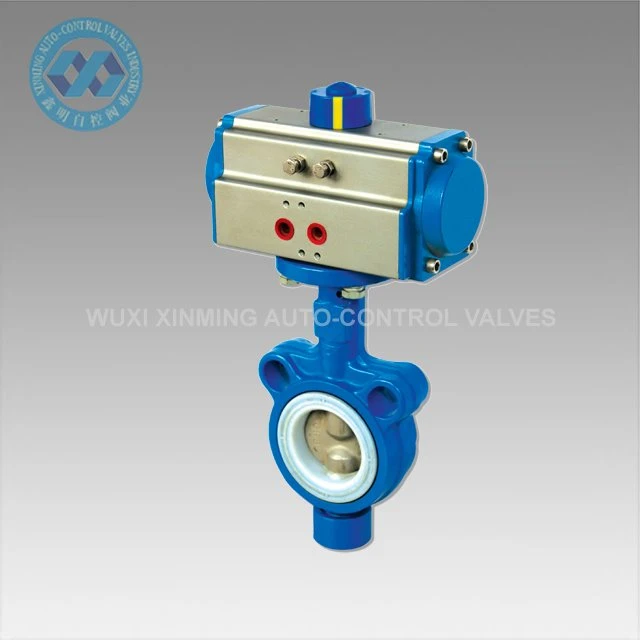

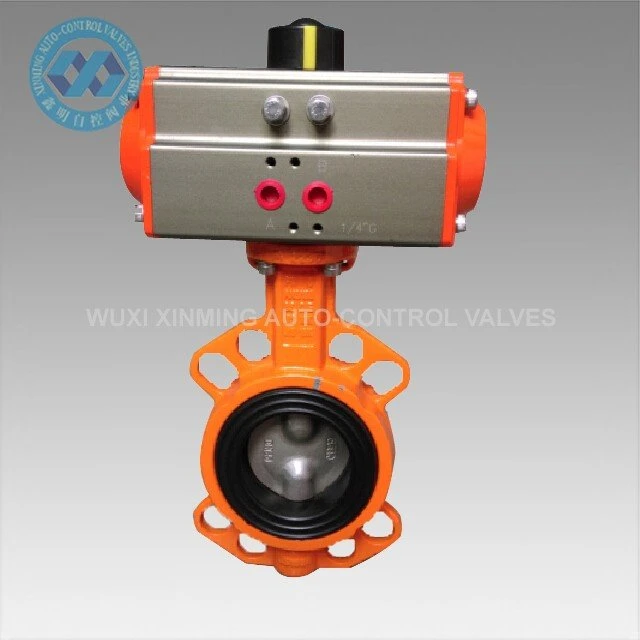

يتميز صمام فراشة الرقاقة بهيكل بسيط، وصغر الحجم، وخفيف الوزن، وتكلفة منخفضة، والتحكم والتشغيل المريح، ومنطقة دوران فعالة كبيرة، وفتح وإغلاق سريع، وتوفير العمالة، وأداء الختم الجيد، وله مزايا الختم الصلب المعدني والختم المرن.
لبدء التدفق وإيقافه تلقائيًا بشكل أسرع من الصمامات التي تعمل بمحرك-والتي تعمل بالهواء المضغوط. يجب عليك التحكم في هواء المشغل باستخدام الصمام الدليلي الكهربائي المرفق أو صمام التشغيل/الإيقاف اليدوي. لا تتطلب الصمامات الحد الأدنى من انخفاض الضغط بين المدخل والمخرج للتشغيل.
يتم تركيب المشغل مباشرة على جسم الصمام لتقليل الحركة وتقليل التآكل. يُظهر مؤشر التدفق المرئي الموجود أعلى المشغل ما إذا كان الصمام مفتوحًا أم مغلقًا. يسمح لك التجاوز اليدوي بتشغيل الصمام أثناء انقطاع التيار الكهربائي.
تفاصيل المنتج
| اسم المنتج | صمام فراشة الويفر |
| اسم العلامة التجارية | يتم قبول XM وOEM أيضًا |
| حجم صمام الفراشة | 25 مم -1000 مم |

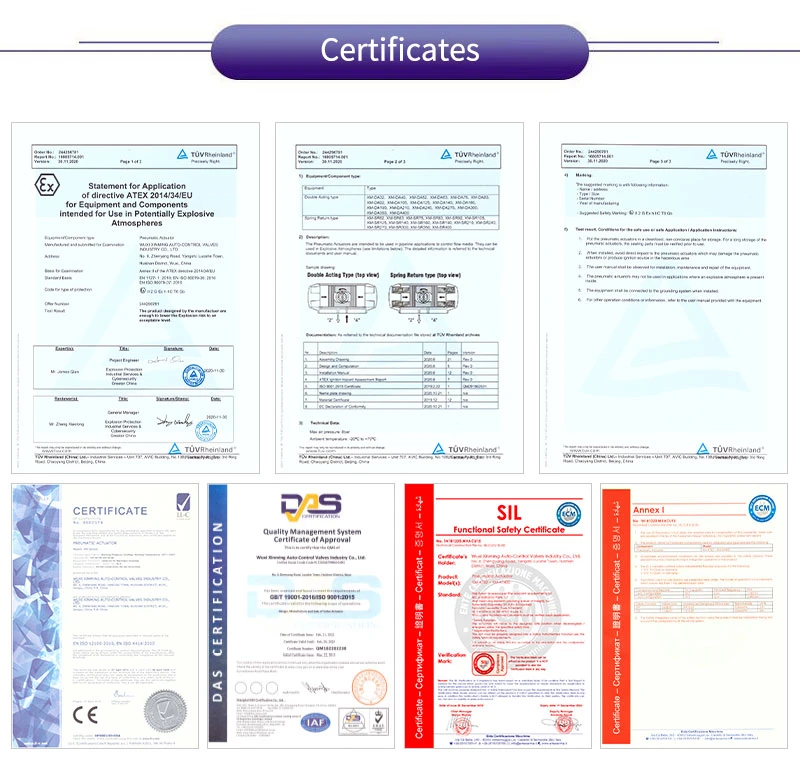

| شهادة | CE، ATEX، SIL3، ISO9001:2016 |
| نوع الصمام | فراشة |
| للاستخدام مع | الماء، النفط، الهواء، الغاز الطبيعي، البخار، مياه الشرب |
| مادة الختم | مطاط EPDM، NBR، PTFE، معدن-إلى-معدن |
| تم استيفاء المواصفات | أبي 609 |

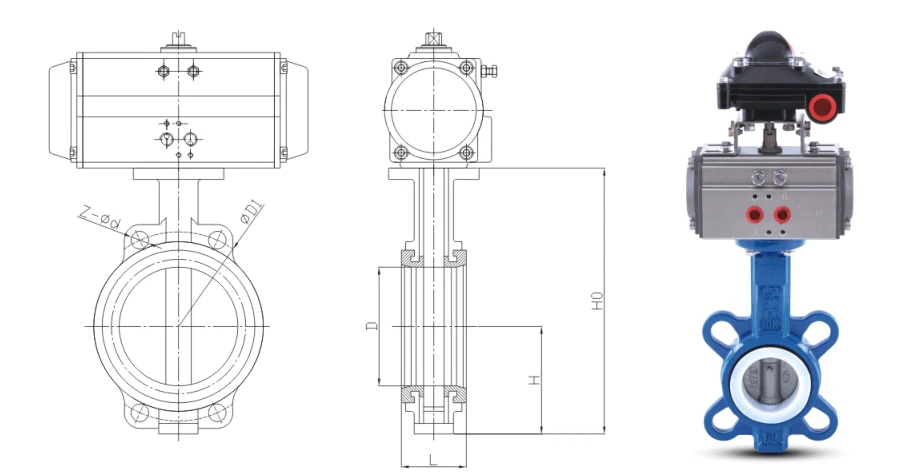

المعلمة التقنية:
| القطر الاسمي | د (مم) | D1 (مم) | همم) | H0 (مم) | لتر (مم) | Z-Ød | |
|---|---|---|---|---|---|---|---|
| مم | بوصة | ||||||
| 50 | 2" | 52.9 | 120 | 80 | 241 | 42 | 4-23 |
| 65 | 2.5" | 65.5 | 136.2 | 89 | 264 | 44.7 | 4-26.5 |
| 80 | 3" | 78.8 | 160 | 95 | 276 | 45.2 | 8-18 |
| 100 | 4" | 104 | 185 | 114 | 314 | 52.1 | 4-24.5 |
| 125 | 5" | 123.3 | 215 | 127 | 340 | 54.4 | 4-23 |
| 150 | 6" | 155.6 | 238 | 139 | 364 | 55.8 | 4-25 |
| 200 | 8" | 202.5 | 295 | 175 | 435 | 60.6 | 4-25/23 |
| 250 | 10" | 250.5 | 357 | 203 | 495 | 65.6 | 4-29 |
| 300 | 12" | 301.6 | 407 | 242 | 579 | 76.5 | 4-29 |
| 350 | 14" | 333.3 | 467 | 267 | 635 | 76.5 | 4-30 |
| 400 | 16" | 389.6 | 515/525 | 309 | 709 | 86.5 | 4-26/30 |
| 450 | 18" | 440.5 | 565/585 | 328 | 750 | 105.5 | 4-26/30 |
| 500 | 20" | 491.6 | 620/650 | 361 | 841 | 131.8 | 4-26/33 |
| 600 | 24" | 592.5 | 725/770 | 459 | 1021 | 152 | 20-30/36 |
| 700 | 28" | 695 | 840 | 520 | 1144 | 163 | 24-30/20-36 |
| 800 | 32" | 794.7 | 950 | 591 | 1263 | 188 | 24-33/39 |
| 900 | 36" | 864.7 | 1050 | 656 | 1376 | 203 | 24-33 |
| 1000 | 40" | 965 | 1160 | 721 | 1521 | 216 | 24-36 |
| تصميم وتصنيع الصمامات | وفقًا لمعيار GB/T12238 | ||||||
| حجم شفة الصمام | وفقًا لمعيار GB/T9113، GB/T17241.6 | ||||||
| الطول الهيكلي للصمام | وفقًا لمعيار GB/T12221 | ||||||
| فحص وتجربة الصمامات | وفقًا لمعيار GB/T13927 | ||||||
ميزات المنتج:
• خفيفة الوزن وصغيرة الحجم: يبلغ وزن نفس العيار 1/6 فقط من صمام البوابة، ويتم تقليل مساحة التثبيت بنسبة 50%
• فقاعة ثنائية الاتجاه-ختم درجة: مقعد الصمام المرن EPDM/NBR/VITON/PTFE، عدم التسرب (معدل ISO 5208 أ)
• عزم دوران منخفض: لوحة فراشة انسيابية + غلاف تشحيم ذاتي-، سهل القيادة بواسطة المحركات اليدوية والهوائية والكهربائية
• الصيانة عبر الإنترنت: لا يمتد جسم الصمام إلى خط الأنابيب، ويمكن سحب لوحة الفراشة للخارج عن طريق فك أربعة مسامير شفة للتفكيك والتجميع
• متعددة الوظائف: يمكن فتحها وإغلاقها بالكامل، ويمكن أيضًا خنقها بدقة في نطاق 15 درجة إلى 75 درجة
تطبيقات المنتج:
• المياه البلدية: المياه الخام، المياه النظيفة، الصرف الصحي، عزل محطة الضخ
• التدفئة والتهوية وتكييف الهواء (HVAC): تكييف مركزي، تدفئة المناطق، تداول مياه التبريد
• الغذاء والدواء: نظام التنظيف CIP/SIP، درجة الصرف الصحي FDA 3A اختيارية
• المواد الكيميائية والبتروكيماوية: الأحماض الضعيفة والقلويات، المذيبات، المسحوق، خطوط أنابيب النقل الهوائية
• طاقة الطاقة: برج التبريد، المكثفات، نظام رشاشات الحريق
القدرة على العرض
القدرة على العرض: 1000 وحدة شهريا، صمام الفراشة الهوائية
التعبئة والتسليم
تفاصيل التعبئة:
1) إذا كانت الكمية كبيرة، حالة الخشب الرقائقي
2) إذا كانت الكمية صغيرة، كرتونة أو لوح خشب رقائقي
ميناء المغادرة: شنغهاي، الصين
مهلة:
|
الكمية (الوحدات) |
1-50 |
51-1000 |
＞1001 |
|
EST. الوقت (أيام) |
البضائع في المخزون |
30 |
للتفاوض |
خدمتنا
1) الخط الساخن 7 × 24 ساعة
2) رقابة صارمة على الجودة
3) نوعية جيدة بسعر مناسب
4)خدمة ممتازة بعد-.
5) الدعم الفني عبر الإنترنت
6) وقت التسليم السريع
نصائح الاختيار والطلب:
عندما يحتوي الوسط على جزيئات أكبر من أو تساوي 2 مم، يرجى اختيار ختم صلب أو هيكل غريب الأطوار مزدوج.
عندما تكون السلامة من الحرائق مطلوبة، يمكن اختيار حشو الجرافيت + جبيرة SS316L.
يتم توفير الكهرباء 24 فولت / 220 فولت، إعادة ضبط الزنبرك/العمل الهوائي المزدوج، مفتاح الحد، مجموعة كاملة من محدد الموضع.
إذا كنت بحاجة إلى رسومات CAD أو نماذج ثلاثية الأبعاد أو حلول تخصيص المشروع، فيرجى الاتصال بـ: WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD.
