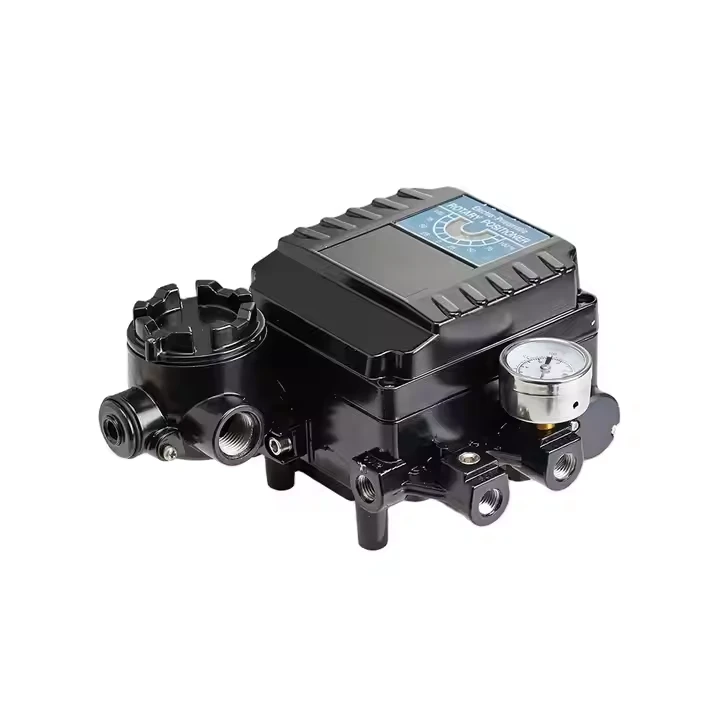

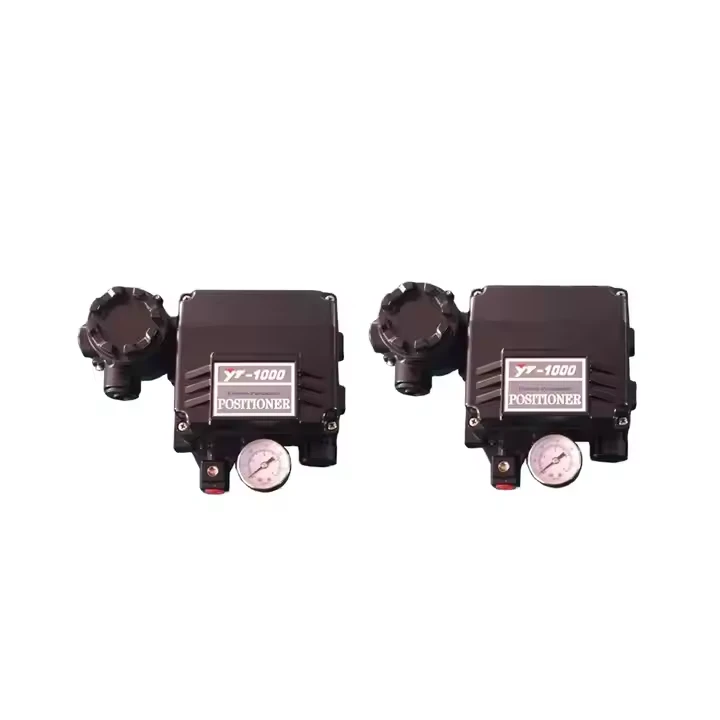

يعد موضع الصمام الكهربائي جهازًا رئيسيًا لضبط فتحة الصمام في نظام التحكم في الأتمتة الصناعية ، والذي يحول الإشارات الكهربائية إلى إشارات هدية لدفع حركة الصمام ، ويستخدم على نطاق واسع في الصناعة الكيميائية ، الطاقة الكهربائية ، المعادن وغيرها من الحقول.
الوظائف الأساسية
تحويل الإشارة: يتم استلام الإشارة الحالية القياسية (مثل {0}}} ma) بواسطة نظام التحكم وتحويلها إلى إشارة ضغط pneumatic (مثل 0. 2-1. 0bar).
وضع الصمام: تحكم بدقة في فتح الصمام من خلال آلية التغذية المرتدة لضمان أن يكون موضع الصمام متوافقًا مع إشارة الدخل.
التعويض الديناميكي: التغلب على احتكاك جذع الصمام ، تقلبات الضغط المتوسطة والتداخل الآخر ، تحسين سرعة الاستجابة والاستقرار.
مبدأ العمل
معالجة إشارة الدخل
بعد أن يتلقى المحدد الإشارة الحالية ، تقوم الدائرة الداخلية أو المعالج الدقيق بتحليل قيمة الفتح الهدف.
الموقف ردود الفعل والمقارنة
التغذية المرتدة الميكانيكية: من خلال CAM ، توصيل قضيب وآليات أخرى لتحويل إزاحة جذع الصمام إلى إشارة ميكانيكية.
ردود الفعل الرقمية: يحصل الموضع الذكي على إشارات الموضع في الوقت الفعلي من خلال مقاييس الجهد أو أجهزة استشعار مغناطيسية ومقارنة مع قيم محددة.
تنظيم الإخراج
الموضع التقليدي: باستخدام مبدأ توازن القوة ، من خلال نظام فوهة الحواجز لضبط ضغط الخرج.
الموضع الذكي: تحكم بدقة في مسار الغاز من خلال صمامات كهروضوئية أو صمامات ملوية عالية السرعة لدفع المحرك.
التحكم في حلقة مغلقة
قارن بشكل مستمر قيمة المجموعة بالموضع الفعلي وضبط الإخراج ديناميكيًا حتى يتم القضاء على الخطأ.
مؤشرات الأداء الرئيسية
الخطية: درجة الاتفاق بين الإخراج وإشارة الدخل ، ذكي يصل إلى 0. 1 ٪ fs.
التكرار: اتساق حركات متعددة ، عادة أفضل من 0. 2 ٪.
وقت الاستجابة: من تغيير الإشارة إلى الصمام في مكانه ، حتى 0. 5 ثوانٍ للنماذج عالية السرعة.
القدرة على التكيف البيئي: نطاق درجة الحرارة (-40 ~ 85 درجة) ، شهادة الانفجار المقاومة للانفجار (مثل ex d iic t6).
