مقدمة المنتج

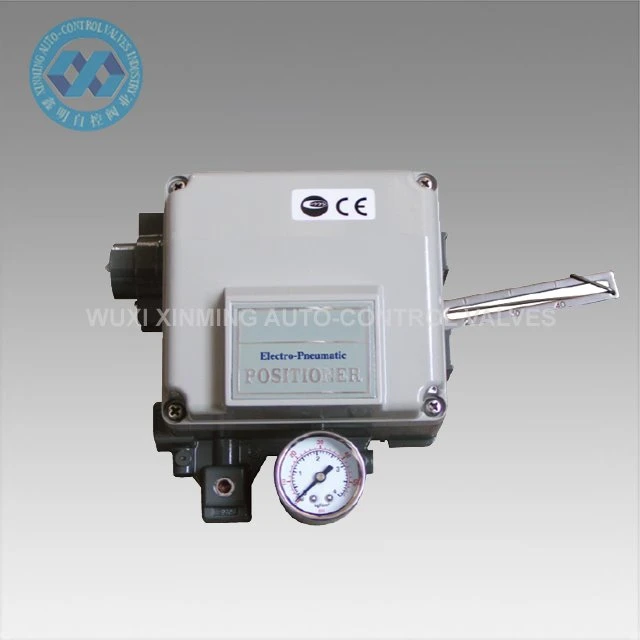

يتم استخدام محدد موضع الصمام YT1000 مع صمام التحكم الهوائي لتشكيل حلقة تحكم مغلقة. يتم تحويل إشارة التيار المستمر الصادرة عن نظام التحكم إلى إشارة غازية تدفع صمام التنظيم للتحكم في عمل صمام التنظيم. في نفس الوقت، يتم إجراء التغذية الراجعة وفقًا لدرجة فتح الصمام المنظم، بحيث يمكن وضع موضع الصمام بشكل صحيح وفقًا لإشارة التحكم التي يخرجها النظام. يمكن استخدام جهاز تحديد الموضع الكهربائي لمشغلات الهواء أحادية المفعول (نوع إرجاع الزنبرك) ومشغلات الهواء مزدوجة الفعل.
تركيب مواضع الصمامات الكهربائية الهوائية: هذه السلسلة من النوع القابل للضبط وهي مصممة للمحركات مزدوجة الفعل أو أحادية الفعل مع إشارات الإدخال والإخراج 4-20 مللي أمبير. تم تجهيز المحرك الهوائي بموضع صمام كهربائي هوائي وقوس يربط ذراع التغذية المرتدة من خلال فتحة ترس NAMUR، والتي يتم تثبيتها بواسطة 4 براغي. يمكن توصيل خط أنابيب مصدر الهواء لتحقيق التحكم في التعديل.
المعايير الفنية
يتم استخدام محدد موضع الصمام الكهربائي الهوائي من سلسلة 1000 مع صمام التحكم الهوائي لتشكيل حلقة تحكم مغلقة. يتم تحويل إشارة التيار المستمر الصادرة عن نظام التحكم إلى إشارة غاز تدفع الصمام المنظم للتحكم في عمل الصمام التنظيمي. ، يتم إجراء ردود الفعل وفقًا لدرجة فتح الصمام المنظم، بحيث يمكن وضع موضع الصمام بشكل صحيح وفقًا لإشارة التحكم التي يخرجها النظام. يمكن استخدام جهاز تحديد الموضع الكهربائي للعمل الفردي (نوع إرجاع الزنبرك) والعمل المزدوج مشغلات الهواء المضغوط. تركيب أجهزة تحديد موضع الصمامات الكهربائية الهوائية: هذه السلسلة من النوع القابل للضبط وهي مصممة للمحركات مزدوجة الفعل أو أحادية الفعل مع إشارات الإدخال والإخراج 4-20 مللي أمبير. تم تجهيز المحرك الهوائي بموضع صمام كهربائي هوائي وقوس ، وربط ذراع التغذية المرتدة من خلال فتحة ترس NAMUR، والتي يتم تثبيتها بواسطة 4 مسامير. يمكن توصيل خط أنابيب مصدر الهواء لتحقيق التحكم في الضبط.
غرض | نموذج | 1000 لتر (النوع الخطي) | 1000R (النوع الدوار) |
التمثيل واحد التمثيل المزدوج | |||
إشارة الإدخال والمقاومة | 4 ~ 20 مللي أمبير. تيار مستمر 250Ω±15Ω | ||
ضغط إمدادات الغاز | 1.4~7kgf/سم²（20 ~ 100 رطل لكل بوصة مربعة） | ||
سكتة دماغية | 10 ~ 105 ملم | 0-90درجة | |
الواجهة الكهربائية | بت (معاهدة عدم الانتشار)1/2 | ||
درجة مقاومة للانفجار | EXD II BT4/Exd II BT6 /Exia II CT6 | ||
مستوى الحماية | آي بي 66 | ||
درجة الحرارة المحيطة | -20درجة~70درجةالتكرار ±0.5% | ||
خطي | ±1%F.S ±2% F.S ±2% F.S | ||
التباطؤ | ±1%F.S حساسية±0.2%F.S ±0.5% F.S | ||
استهلاك طاقة الهواء | 3LPM(sup=1.4kgf/سم²,20 رطل لكل بوصة مربعة) | ||
تدفق | 80 لتر في الدقيقة (سوب {{1}).4 كجم قوة / سم²,20 رطل لكل بوصة مربعة) | ||
مادة | الألمنيوم المصبوب | ||
وزن | 2.7 كجم ~ 2.8 كجم | ||

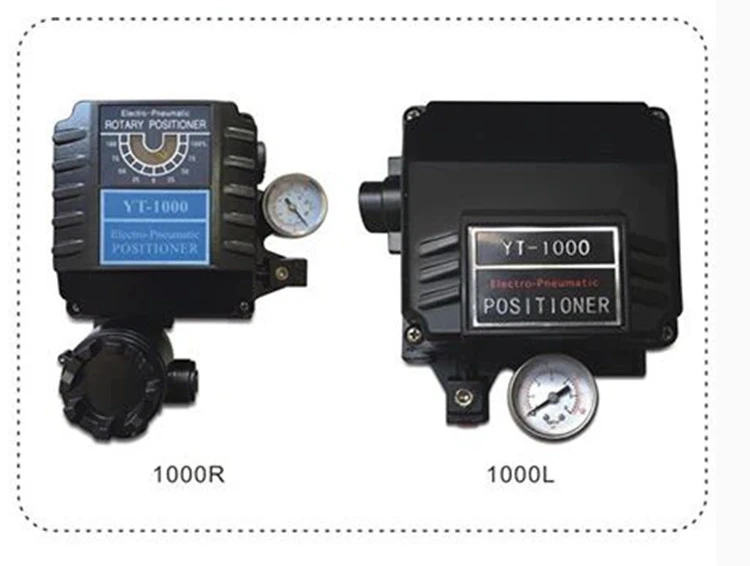

نموذج | 1000L/R |

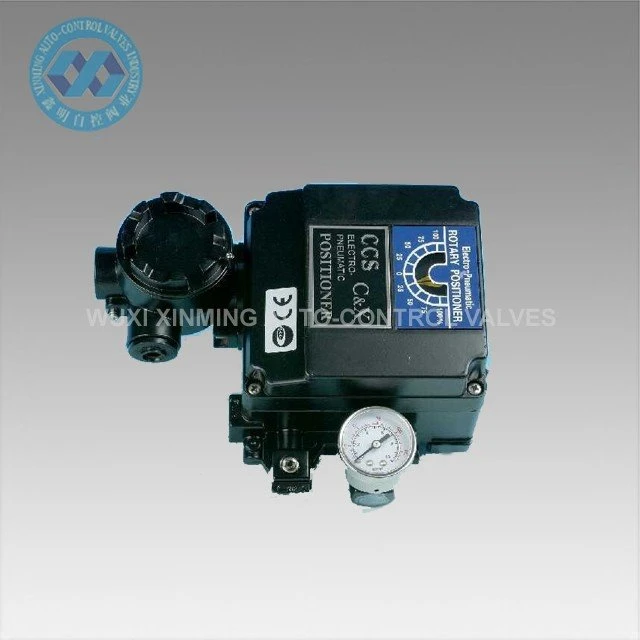

أنواع | L: النوع الخطي، R: النوع الدوار |
شكل من أشكال العمل | S: عمل واحد، D: عمل مزدوج |
شكل مقاوم للانفجار | M: مقاوم للانفجار Exd II BT4 Exd II BT6، I: Exia II CT6 الآمن جوهريًا,ن: عادي |
رافعة ردود الفعل | R1,M6*40L;R2,M8*40L;R,نامور؛1,10 ~ 40 ملم؛ 2,40 ~ 70 ملم |
فتحة | 90,90~180,180 |
نوع الواجهة | حزب العمال,معاهدة حظر الانتشار النووي |
خيار | 0,٪2bPTM, +L/S |
تعريف عن الشركة
منذ عام 2007، تم تأسيس شركة WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD.
نقوم بشكل أساسي بتصنيع المحرك الهوائي، صمام الكرة الهوائي، صمام الفراشة الهوائي، صمام التحكم الهوائي/الكهربائي، إلخ.
شركتنا لديها معدات معالجة متقدمة ومعدات اختبار متطورة. تشمل معدات المعالجة لدينا المخارط، وآلات الطحن، وآلات الحفر، والمسوي، وآلات الحفر، ومخارط CNC، ومراكز التصنيع باستخدام الحاسب الآلي وغيرها من المعدات. هناك إجمالي 30 مجموعة، منها 5 مجموعات من مراكز الماكينات العمودية المستوردة والعديد من مجموعات مخارط CNC المتقدمة.
التعليمات
س 1: القدرة على شروط الدفع؟
ج 1: تي/تي، خطاب الاعتماد، ويسترن يونيون.
س 2: شروط التجارة؟
ج 2: وفقًا لمصطلحات التجارة الدولية 2010، عادةً مع EXW وFOB shanghai وCFR وCIF وDDU.
س3: صحة الاقتباس؟
ج3: خلال 30 يومًا.
س 4: طرق الشحن؟
ج 4: عن طريق البحر أو الجو أو السريع أو بالسكك الحديدية.
س5: الضمان ؟
ج 5: ضمان الجودة لمدة عام مجانًا وخدمة مدفوعة الأجر مدى الحياة.
س6: التثبيت والتدريب؟
ج6: توجيه فيديو عادي للتثبيت. إذا لزم الأمر، يتم توفير خدمة هندسية مدفوعة الأجر في الخارج.
