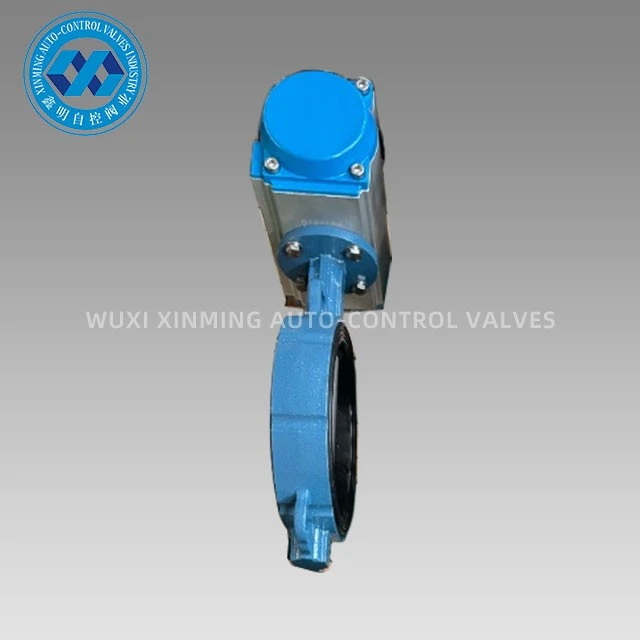

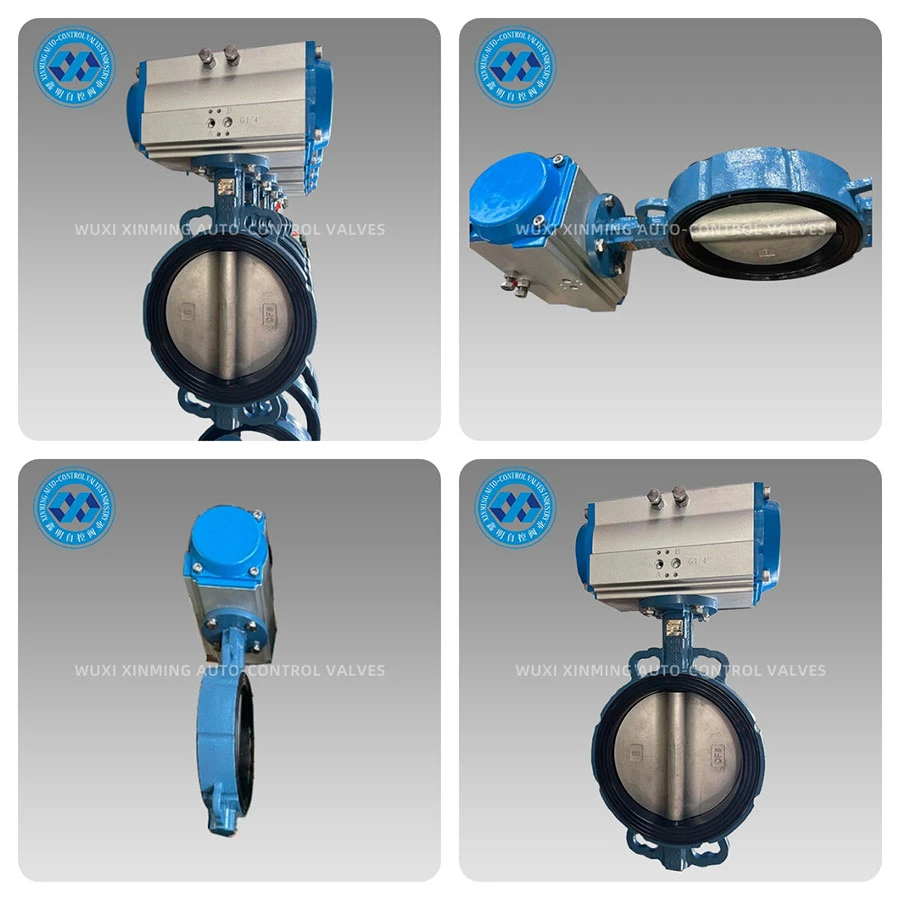

يشتمل صمام الفراشة الذي يتم تشغيله -بمحرك هوائي على -صمام فراشة مركزي عالي الأداء/صمام فراشة غريب الأطوار مزدوج مع مشغل هوائي من نوع الجريدة المسننة والترس أو الشوكة-، مما يحقق فتحًا وإغلاقًا سريعًا وضبطًا دقيقًا من 0-90 درجة باستخدام الهواء المضغوط النظيف. يتميز جسم الصمام بقناة تدفق انسيابية على شكل قرص-، مما يؤدي إلى انخفاض شديد في الضغط عند الفتح الكامل وختم خالٍ من الفقاعات عند الإغلاق. تم تصميمه خصيصًا للعمليات الآلية، وهو يلبي المتطلبات الصارمة للصناعة الحديثة فيما يتعلق بالسرعة والسلامة وكفاءة الطاقة.
مزايا المنتج:
الفتح والإغلاق السريع
تأثير فردي- أقل من أو يساوي 0.5 ثانية، تأثير مزدوج- أقل من أو يساوي 1 ثانية، مما يقلل المطرقة المائية ونفايات الوسائط.
ارتفاع الناتج عزم الدوران
يوفر هيكل الشوكة ما يصل إلى 15000 نيوتن متر، مما يؤدي بسهولة إلى تشغيل لوحات الصمامات ذات القطر الكبير - DN1200.
ختم طويل الأمد-
تحافظ البطانة المطاطية المركبة EPDM/PTFE على تسرب صفر من الفئة ANSI VI حتى بعد 500000 دورة.
مقاومة للحريق ومضادة للكهرباء الساكنة-.
متوافق مع API 607 وISO 10497، ومناسب للغازات القابلة للاشتعال والبيئات المتربة.
اتصال وحدات
يستخدم المحرك وجسم الصمام الشفاه القياسية ISO 5211؛ في-يستغرق استبدال المحركات الكهربائية/الهيدروليكية في الموقع 10 دقائق فقط.
توفير كبير للطاقة
يبلغ استهلاك الطاقة -المدفوع بالهواء 1/3 فقط من استهلاك المحركات الكهربائية بنفس المواصفات؛ إعادة ضبط الزنبرك متاحة في حالة فشل مصدر الهواء، مما يضمن وضعًا آمنًا.
المواصفات الفنية:
القطر: DN40-DN1200 (1½ "-48")
الضغط: PN6-PN100 / فئة 125-600
درجة الحرارة: -40 درجة ~+200 درجة (نوع درجة حرارة منخفضة- -60 درجة، نوع درجة حرارة عالية +450 درجة )
جسم الصمام: حديد الدكتايل، WCB، CF8، CF8M، فولاذ مزدوج، برونز ألومنيوم
لوحة الصمام: CF8، CF8M، طلاء النايلون، Hastelloy
البطانة: EPDM، NBR، PTFE، FKM، مطاط السيليكون
المحرك: -إرجاع مزدوج/زنبركي، حماية IP66/IP67، مقاومة اختيارية للانفجار-Ex d IIB T6
الاتصال: الرقاقة، العروة، الحافة، ANSI/JIS/DIN
معدل التسرب: ANSI Class VI / مستوى الفقاعة صفر
ضبط الجودة:
→ فحص مزدوج للمواد: التحليل الطيفي واختبار الصدمات عند درجات الحرارة المنخفضة
→ تصنيع آلي-مرة واحدة على مركز تصنيع ذي خمسة محاور-استدارة أقل من أو تساوي 0.02 مم
→ 100% 1.5x اختبار قوة غلاف PN + 1.1x اختبار محكم الضغط المنخفض-
← معايرة شوط المحرك باستخدام جهاز تعقب الليزر، وتم أرشفة تقرير الخطية لمدة 5 سنوات
→ عمليات تدقيق -طرف ثالث API 6D وCE وISO 9001 والتقارير الأصلية المقدمة مع الشحنة
التعبئة والتغليف والتسليم:
التعبئة والتغليف والنقل: يتم تغليف كل من جسم الصمام والمشغل بغشاء مضاد للصدأ -VCI، والصندوق الخارجي مصنوع من خمس طبقات من الورق المقوى المموج؛ مؤمنة بألواح خشبية وأشرطة فولاذية بلاستيكية، مناسبة للنقل البحري عند -50 درجة إلى +70 درجة. تتضمن علامة الشحن رقم المشروع ورمز الاستجابة السريعة؛ امسح الرمز ضوئيًا لتنزيل شهادة الضمان واختبار الفيديو.
خدمة ما بعد-المبيعات:
• فترة ضمان 18 شهر، استبدال مجاني لعيوب التصنيع.
• الاستجابة المحلية خلال 24-ساعة، والوصول إلى الموقع خلال 72 ساعة؛ تشخيص بالفيديو في الخارج لمدة 48 ساعة، ويتم شحن قطع الغيار مباشرة عبر DHL.
• سجل دورة الحياة: قائمة بالأجزاء المعرضة للخطر، ومقاطع فيديو للصيانة، والتدريب عبر الإنترنت.
• توفير عمليات الفحص السنوية ومعايرة الأداء لضمان التشغيل المستقر للصمامات لمدة 10+ سنة.
قوتنا: تأسست شركة WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD. في عام 1998، وتغطي مساحة قدرها 38000 متر مربع وتبلغ طاقتها الإنتاجية السنوية 120000 مجموعة من صمامات الفراشة التي يتم تشغيلها بواسطة مشغل هوائي- والمحركات ذات الصلة. مع مراكز التصنيع من DMG ألمانيا وMAZAK اليابان، ومختبر السوائل API 6D، يضم فريق البحث والتطوير لدينا 26 شخصًا ويحمل 42 براءة اختراع. يتم تصدير منتجاتنا إلى 56 دولة، حيث نقدم حلول الصمامات للمشاريع العالمية مثل Shell، وBASF، وSinopec. اختر XINMING، اختر الموثوقية والكفاءة!
