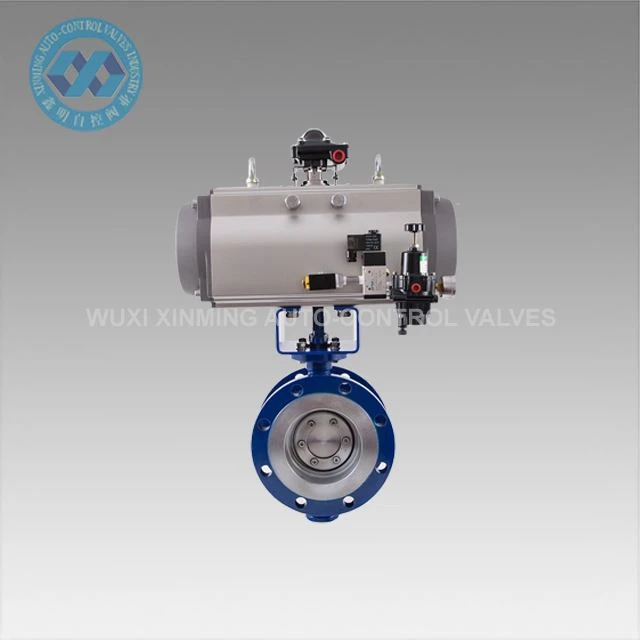

يُعد صمام الفراشة الذي لدينا والذي يتكون من المعدن إلى المعدن حلاً مدمجًا وخفيف الوزن وفعالاً من حيث التكلفة- للتحكم في التدفق ويوفر أداءً متعدد الاستخدامات عبر التطبيقات المختلفة. تم تصميمه بتكوين بنمط الرقاقة - لسهولة تركيب الحافة، وهو مناسب بشكل خاص لأنظمة الأنابيب ذات المساحة المحدودة -في الماء والهواء والغاز والخدمات الكيميائية الخفيفة. يتفوق الصمام في الظروف الصعبة، بما في ذلك-درجة الحرارة المرتفعة والضغط العالي-والحفاظ على الحرارة-، مما يوفر وظائف فتح/إغلاق موثوقة وإمكانيات ضبط التدفق بدقة. يجمع تصميمه الأمثل بين الهيكل المدمج والمساحة الصغيرة والبنية خفيفة الوزن مع التشغيل المرن للاستخدام المريح في البيئات الصناعية المتنوعة.

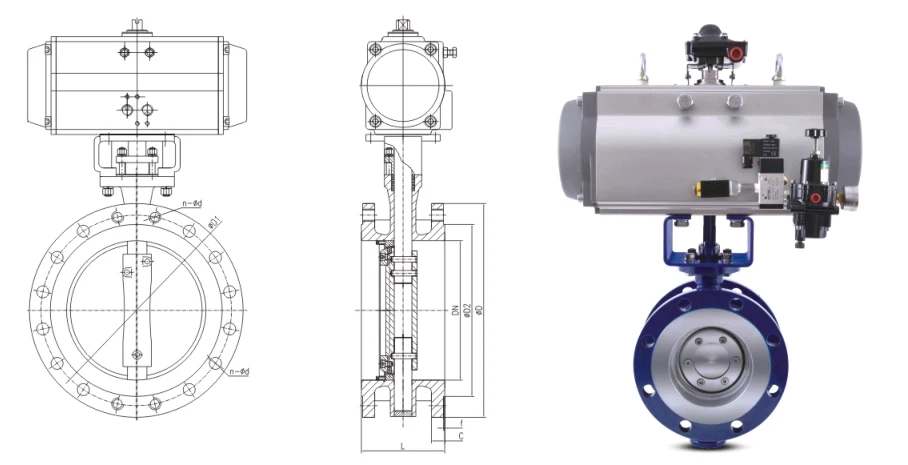

المعلمة التقنية:
| القطر الاسمي DN (مم) | لتر (مم) | د (مم) | D1 (مم) | D2 (مم) | ج (مم) | همم) | n-d |
|---|---|---|---|---|---|---|---|
| 80 | 114 | 200 | 160 | 132 | 20 | 310 | 8-18 |
| 100 | 127 | 220 | 180 | 156 | 22 | 325 | 8-18 |
| 125 | 140 | 250 | 210 | 184 | 22 | 360 | 8-18 |
| 150 | 140 | 285 | 240 | 211 | 24 | 395 | 8-22 |
| 200 | 152 | 340 | 295 | 266 | 24 | 480 | 12-22 |
| 250 | 165 | 405 | 355 | 319 | 26 | 550 | 12-26 |
| 300 | 178 | 460 | 410 | 370 | 28 | 610 | 12-26 |
| 350 | 190 | 520 | 470 | 429 | 30 | 710 | 16-26 |
| 400 | 216 | 580 | 525 | 480 | 32 | 755 | 16-30 |
| 450 | 222 | 640 | 585 | 548 | 40 | 835 | 20-30 |
| 500 | 229 | 715 | 650 | 609 | 44 | 900 | 20-33 |
| 600 | 267 | 840 | 770 | 720 | 54 | 1060 | 20-36 |
| 700 | 292 | 910 | 840 | 794 | 40 | 1170 | 24-36 |
| 800 | 318 | 1025 | 950 | 901 | 42 | 1320 | 24-39 |
| 900 | 330 | 1125 | 1050 | 1001 | 44 | 1440 | 28-39 |
| 1000 | 410 | 1255 | 1170 | 1112 | 46 | 1640 | 28-42 |
| 1200 | 470 | 1485 | 1390 | 1328 | 52 | 1850 | 32-48 |
| 1400 | 530 | 1685 | 1590 | 1530 | 58 | 2040 | 36-48 |
| 1600 | 600 | 1930 | 1820 | 1750 | 64 | 2280 | 40-55 |
| 1800 | 670 | 2130 | 2020 | 1950 | 68 | 2495 | 44-55 |
| 2000 | 760 | 2345 | 2230 | 2150 | 70 | 2685 | 48-60 |
| المعيار التنفيذي | نطاق التطبيق | |||
| التصميم والتصنيع | JB/T8527، GB/T12224، API609، ASME B16.34 إلخ. قياسي | القطر الاسمي | DN50-DN3600 2"-144" |
الصمامات المختلفة لها أبعاد مختلفة. يرجى الاتصال للحصول على التفاصيل |
| شفة الاتصال | GB/T9113.1~9113.4، ASME B16.5، ASME B16.47 إلخ. قياسي | الضغط الاسمي | PN2.5-PN260 كلاس150-كلاس1500 | |
| طول الهيكل | GB/T12221API609 IS05752، إلخ.قياسي | نطاق درجة الحرارة | -196C-600C | |
| التفتيش والتجربة | JB/T9092 GB/T26480 API598 IS05208 إلخ.قياسي | طريقة الاتصال | نوع الحافة، نوع اللحام، نوع الرقاقة، نوع العروة، إلخ. | |
| مادة الجسم | الفولاذ الكربوني، فولاذ الموليبدينوم الكروم، الفولاذ المقاوم للصدأ الأوستنيتي، الفولاذ المقاوم للصدأ المزدوج، سبائك التيتانيوم، هاستيلوي، مونيل، إلخ. | |||
ميزات المنتج:
ختم معدني ممتاز: يضمن المقعد والقرص المصنوعان من الفولاذ المقاوم للصدأ إيقاف التشغيل بشكل موثوق-حتى بعد الاستخدام لفترة طويلة
تصميم الضغط العالي-درجة الحرارة/الارتفاع-: مناسب للخدمات التي تصل إلى 650 درجة وتقييمات الضغط من فئة ANSI Class 600
صغير الحجم وخفيف الوزن: أخف بنسبة 30% من صمامات البوابة ذات التصنيفات المماثلة
-التدفق ثنائي الاتجاه: أداء إغلاق ممتاز في كلا اتجاهي التدفق
مزايا التصميم:
تصميم الإزاحة الثلاثية- يمنع التآكل ويضمن عدم حدوث أي تسرب
يتوافق البناء الآمن ضد الحرائق-مع معايير API 607/6FA
يقلل عزم التشغيل المنخفض من متطلبات المحرك
صيانة-تشغيل مجاني مع عمر خدمة طويل
التطبيقات النموذجية:
عمليات التكرير والبتروكيماويات
الأنظمة البخارية لمحطات الطاقة
انتقال غاز بدرجة حرارة عالية-
المعالجة الكيميائية باستخدام الوسائط الكاشطة
معلومات عنا:

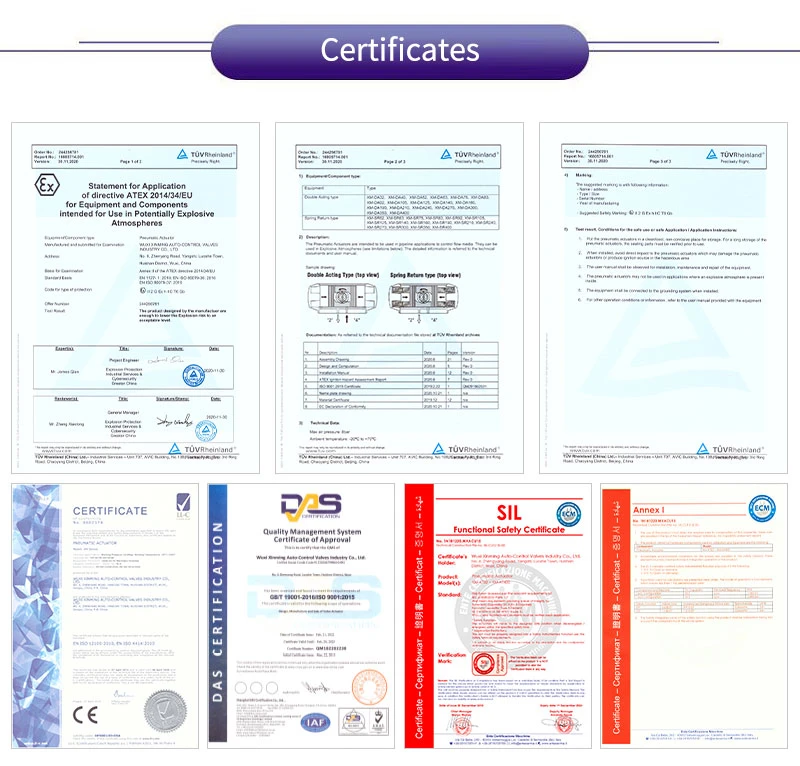

يتم بحث وتطوير وتصميم المحركات الهوائية من سلسلة XM التي تنتجها شركتنا استنادًا إلى التطبيق الشامل لإدخال التقنيات الجديدة والمواد الجديدة والعمليات الجديدة والمفاهيم المبتكرة في الداخل والخارج، وتتوافق تمامًا مع المعايير الدولية الجديدة: ISO5211، DIN3337، وVDINDE-3845، معيار NAMUR. لقد اجتازت المنتجات فحص وكالة الإشراف الفني الوطنية واجتازت عرض نظام الجودة الدولي ISO9001:2000. يتم استخدام المنتجات على نطاق واسع في التحكم الآلي في الصناعة الكيميائية وتكرير النفط والتعدين ومحطات الطاقة والمعادن والبناء والطب والأغذية والغاز والبحث العلمي وما إلى ذلك.
