ما هو تأثير موضع الصمام على التدفق من خلال صمام فراشة PVC؟

بصفتي مورد صمام الفراشة PVC ، شاهدت مباشرة العلاقة المعقدة بين موضع الصمام والتدفق من خلال صمام فراشة PVC. هذه العلاقة ليست أساسية فقط للتشغيل الفعال لأنظمة السوائل ولكن أيضًا حاسمة للصناعات التي تعتمد على التحكم الدقيق في التدفق. في هذه المدونة ، سنتعرض لآثار وضع الصمام على التدفق ، واستكشاف المبادئ الأساسية ، والآثار العملية ، والتطبيقات الواقعية.

فهم صمامات الفراشة PVC

قبل أن نناقش تأثير موضع الصمام على التدفق ، دعونا نفهم بإيجاز ماهية صمام فراشة PVC. صمام الفراشة PVC هو صمام الدوران الذي يستخدم قرصًا ("الفراشة") لتنظيم تدفق السوائل من خلال أنبوب. يدور القرص على رمح ، ومن خلال قلب مقبض الصمام أو المحرك ، يمكن وضع القرص في أي مكان بين مفتوح بالكامل ومغلق بالكامل. هذا التصميم البسيط والفعال يجعل صمامات الفراشة PVC شائعة في مجموعة واسعة من التطبيقات ، بما في ذلك معالجة المياه والري والمعالجة الكيميائية وأنظمة HVAC.

أساسيات التحكم في التدفق

التحكم في التدفق هو عملية تنظيم حجم وضغط وسرعة السائل الذي يتدفق عبر أنبوب. في سياق صمام فراشة PVC ، يتم تحقيق التحكم في التدفق عن طريق ضبط موضع قرص الصمام. عندما يكون القرص مفتوحًا بالكامل ، يكون موازًا لاتجاه التدفق ، مما يسمح لأقصى قدر من التدفق عبر الصمام. على العكس ، عندما يكون القرص مغلقًا بالكامل ، يكون عموديًا على اتجاه التدفق ، ويمنع التدفق تمامًا.

العلاقة بين موقف الصمام والتدفق ليست خطية. عند فتحات الصمام المنخفض ، يمكن أن يؤدي تغيير بسيط في موضع الصمام إلى تغيير كبير في معدل التدفق. مع اقتراب الصمام من الموضع المفتوح بالكامل ، يصبح التغير في معدل التدفق أقل وضوحًا لنفس التغيير في موضع الصمام. ترجع هذه العلاقة غير الخطية إلى أنماط التدفق المعقدة حول قرص الصمام وانخفاض الضغط الناتج عبر الصمام.

آثار موضع الصمام على التدفق

1. معدل التدفق

التأثير الأكثر وضوحًا لموضع الصمام على التدفق هو التغير في معدل التدفق. كما ذكرنا سابقًا ، يكون معدل التدفق الحد الأقصى عندما يكون الصمام مفتوحًا تمامًا وبصفر عند إغلاق الصمام بالكامل. بين هذين الطرفين ، يتناسب معدل التدفق مع المنطقة المستعرضة الفعالة لفتح الصمام. يتم تحديد المنطقة المستعرضة الفعالة من خلال موضع قرص الصمام وشكل جسم الصمام.

على سبيل المثال ، عندما يكون الصمام مفتوحًا جزئيًا ، يخلق القرص تقييدًا في مسار التدفق ، مما يقلل من المساحة المقطعية الفعالة وبالتالي معدل التدفق. تعتمد درجة التقييد على زاوية القرص بالنسبة لاتجاه التدفق. تؤدي زاوية أصغر (أقرب إلى فتح بالكامل) إلى مساحة مستعرضة فعالة أكبر ومعدل تدفق أعلى ، في حين أن زاوية أكبر (أقرب إلى مغلق بالكامل) تؤدي إلى مساحة مستعرضة فعالة أصغر ومعدل تدفق أقل.

2. انخفاض الضغط

تأثير مهم آخر لموضع الصمام على التدفق هو انخفاض الضغط عبر الصمام. انخفاض الضغط هو الفرق في الضغط بين الجانبين في المنبع والمصب من الصمام. عندما يكون الصمام مفتوحًا بالكامل ، يكون انخفاض الضغط ضئيلًا لأن مسار التدفق غير مقيد نسبيًا. ومع ذلك ، عند إغلاق الصمام ، يزداد انخفاض الضغط بسبب زيادة المقاومة للتدفق الناجم عن قرص الصمام.

يتأثر انخفاض الضغط عبر صمام فراشة PVC بعدة عوامل ، بما في ذلك حجم الصمام ، وموضع الصمام ، ومعدل التدفق ، وخصائص السوائل. بشكل عام ، يزداد انخفاض الضغط مع انخفاض فتح الصمام وزيادة معدل التدفق. يمكن أن يؤدي انخفاض الضغط المفرط إلى فقدان الطاقة ، وتقليل كفاءة النظام ، والأضرار المحتملة للصمام والمكونات الأخرى في النظام.

3. تدفق الاضطراب

يؤثر موضع الصمام أيضًا على اضطراب التدفق داخل الصمام وأنبوب المصب. الاضطراب هو الحركة غير المنتظمة والفوضوية لجزيئات السوائل ، والتي يمكن أن تسبب الضوضاء والاهتزاز والتآكل. عندما يكون الصمام مفتوحًا بالكامل ، يكون التدفق صفحيًا نسبيًا (ناعم ومنظم) ، مما يؤدي إلى الحد الأدنى من الاضطراب. ومع ذلك ، نظرًا لأن الصمام مغلق ، يصبح التدفق أكثر اضطرابًا بسبب فصل التدفق من قرص الصمام وتشكيل الدوامات والدوامات.

تعتمد درجة الاضطراب على موضع الصمام ، ومعدل التدفق ، وتصميم الصمام. في بعض التطبيقات ، كما هو الحال في خطوط الأنابيب التي تنقل السوائل الكاشطة ، يمكن أن يسبب الاضطراب المفرط تآكلًا كبيرًا لقرص الصمام وجدران الأنابيب ، مما يؤدي إلى فشل سابق لأوانه في الصمام والنظام.

الآثار والتطبيقات العملية

1. تنظيم التدفق

إن القدرة على التحكم في معدل التدفق عن طريق ضبط موضع الصمام يجعل صمامات الفراشة PVC مثالية للتطبيقات التي يلزم تنظيم التدفق الدقيق. على سبيل المثال ، في محطات معالجة المياه ، يتم استخدام صمامات فراشة PVC للتحكم في تدفق الماء من خلال عمليات معالجة مختلفة ، مثل الترشيح والتطهير والترسيب. من خلال ضبط موضع الصمام ، يمكن للمشغلين التأكد من أن الكمية الصحيحة من الماء تتدفق من خلال كل عملية ، وتحسين كفاءة المعالجة وجودة المياه.

2. ON/OFF CONTROL

بالإضافة إلى تنظيم التدفق ، يتم استخدام صمامات الفراشة PVC أيضًا للتحكم في/OFF. عندما يكون الصمام مفتوحًا بالكامل ، فإنه يسمح للسائل بالتدفق بحرية عبر الأنبوب ، وعندما يكون الصمام مغلقًا بالكامل ، فإنه يتوقف عن التدفق تمامًا. هذا يجعل صمامات الفراشة PVC مناسبة للتطبيقات حيث يلزم وجود تحكم في/إيقاف تشغيل بسيط وموثوق ، كما هو الحال في أنظمة الري ، حيث يمكن استخدام الصمام لتشغيل إمدادات المياه وإيقافها حسب الحاجة.

3. العزلة

يمكن أيضًا استخدام صمامات الفراشة PVC لأغراض العزلة. في نظام خطوط الأنابيب ، تُستخدم صمامات العزل لعزل قسم من خط الأنابيب للصيانة أو الإصلاح أو التفتيش. عن طريق إغلاق صمام العزلة ، يمكن إيقاف تدفق السائل إلى القسم المعزول ، مما يسمح بإجراء أعمال الصيانة بأمان. غالبًا ما تستخدم صمامات الفراشة PVC كصمامات عزل بسبب وقت الإغلاق السريع وأداء الختم الموثوق به.

أمثلة في العالم الحقيقي

لتوضيح الآثار العملية لموضع الصمام على التدفق ، دعونا نفكر في بعض الأمثلة في العالم الحقيقي.

1. نبات المعالجة الكيميائية

في مصنع المعالجة الكيميائية ، يتم استخدام صمامات فراشة PVC للتحكم في تدفق المواد الكيميائية المختلفة من خلال مراحل مختلفة من عملية الإنتاج. على سبيل المثال ، في وعاء التفاعل ، يتم استخدام صمام فراشة PVC للتحكم في تدفق المواد المتفاعلة في الوعاء. عن طريق ضبط موضع الصمام ، يمكن للمشغل التحكم في معدل التفاعل والتأكد من أن رد الفعل يستمر بالمعدل المطلوب.

2. نظام HVAC

في نظام التدفئة (التدفئة والتهوية وتكييف الهواء) ، يتم استخدام صمامات فراشة PVC للتحكم في تدفق الهواء أو الماء عبر النظام. على سبيل المثال ، في نظام الماء المبرد ، يتم استخدام صمام فراشة PVC للتحكم في تدفق الماء المبرد إلى وحدات معالجة الهواء. عن طريق ضبط موضع الصمام ، يمكن للمشغل التحكم في درجة حرارة ورطوبة الهواء في المبنى ، مما يضمن بيئة داخلية مريحة وصحية.

3. نظام توزيع المياه

في نظام توزيع المياه ، يتم استخدام صمامات فراشة PVC للتحكم في تدفق الماء من خلال الأنابيب. على سبيل المثال ، في ماء رئيسي ، يتم استخدام صمام فراشة PVC للتحكم في تدفق المياه إلى أحياء أو مناطق مختلفة. من خلال ضبط موضع الصمام ، يمكن أن تضمن أداة المياه في توزيع المياه بالتساوي والكفاءة في جميع أنحاء النظام.

خاتمة

في الختام ، يكون لموضع الصمام تأثير كبير على التدفق من خلال صمام فراشة PVC. من خلال ضبط موضع الصمام ، يمكن للمشغلين التحكم في معدل التدفق وانخفاض الضغط واضطراب التدفق ، وهو أمر ضروري لتشغيل أنظمة السوائل الفعالة. تستخدم صمامات الفراشة PVC على نطاق واسع في صناعات مختلفة لتنظيم التدفق ، والتحكم في/إيقاف ، وأغراض العزلة ، وذلك بفضل تصميمها البسيط ، وأدائها الموثوق ، وفعالية التكلفة.

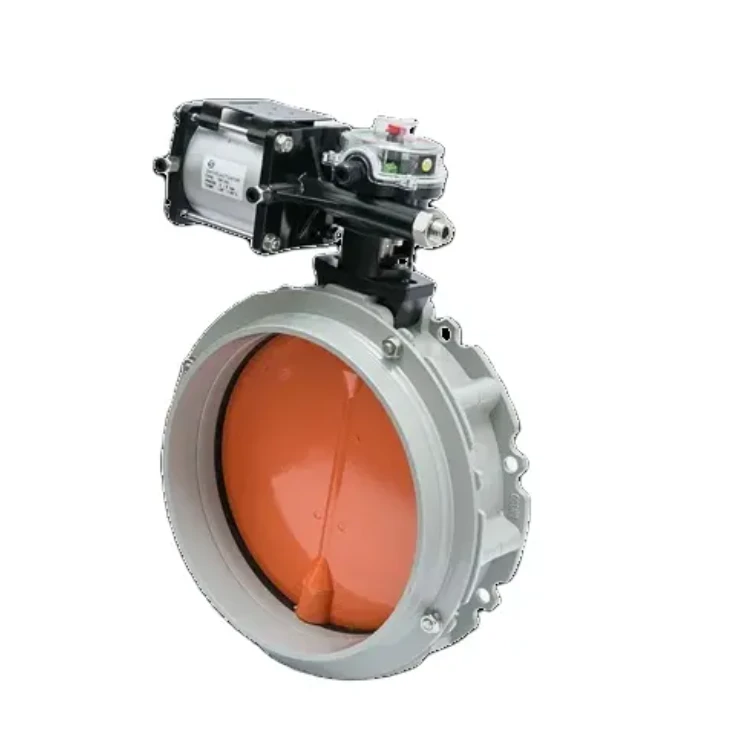

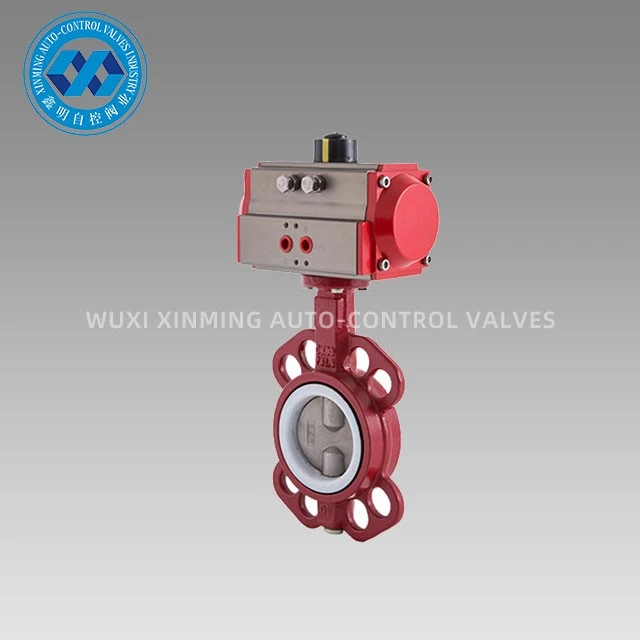

إذا كنت تبحث عن صمامات فراشة PVC عالية الجودة لتطبيقك ، فنحن نقدم مجموعة واسعة من المنتجات ، بما في ذلكمحرك Penumatic Ductile Iron Wefer Butterfly Valveوصمام الفراشة من ألومنيوم الغبار الهوائي، وصمام الفراشة PVC مع محرك هوائي. تم تصميم وتصنيع صماماتنا لتلبية أعلى معايير الجودة والأداء ، مما يضمن تشغيل موثوق وحياة طويلة.

ندعوك للاتصال بنا لمناقشة متطلباتك المحددة واستكشاف كيف يمكن أن تلبي صمامات الفراشة PVC احتياجاتك. فريق المبيعات المتمرس لدينا مستعد لمساعدتك في اختيار المنتج ، والدعم الفني ، ونصائح المشتريات. دعنا نعمل معًا لتحقيق التحكم في التدفق الفعال والموثوق في نظامك.

مراجع

• ميلر ، RW (1996). كتيب هندسة قياس التدفق. ماكجرو هيل.
• Streeter ، VL ، & Wylie ، EB (1981). ميكانيكا السوائل. ماكجرو هيل.
• Idelchik ، IE (1994). كتيب المقاومة الهيدروليكية. CRC Press.
