كيف تتحقق من جذع الصمام للارتداء في صمام الفراشة؟

بصفتي موردًا محنكًا لصمامات الفراشة ، أفهم الأهمية الحاسمة لضمان العمل المناسب لكل مكون في هذه الأجهزة الصناعية الأساسية. أحد هذه المكونات الحاسمة هو جذع الصمام ، الذي يلعب دورًا محوريًا في تشغيل وطول صمام الفراشة. في منشور المدونة هذا ، سأرشدك خلال عملية التحقق من ساق الصمام للارتداء ، وهي المهمة التي يمكن أن تساعد في منع التعطلات المكلفة وضمان استمرار الكفاءة لأنظمة الصمام الخاصة بك.

فهم دور ساق الصمام في صمام الفراشة

قبل الخوض في عملية التفتيش ، من الضروري فهم وظيفة STEM الصمام. في صمام الفراشة ، يربط الجذع المشغل بالقرص ، مما يسمح للقرص بالتدوير داخل جسم الصمام للتحكم في تدفق السائل. يجب أن يقاوم الجذع قوى كبيرة أثناء التشغيل ، بما في ذلك عزم الدوران من المحرك والضغط من السائل. بمرور الوقت ، يمكن أن تسبب هذه القوى تآكل على الساق ، مما قد يؤدي إلى انخفاض الأداء والتسرب وحتى فشل الصمام الكامل.

التحضير للتفتيش

قبل البدء في فحص جذع الصمام ، من الأهمية بمكان اتخاذ احتياطات السلامة اللازمة. تأكد من أن الصمام في وضع مغلق وأن النظام هو الاكتئاب. إذا كان الصمام في نظام مباشر ، فاتبع جميع إجراءات القفل/الوشم المناسبة لمنع التشغيل العرضي.

ستحتاج أيضًا إلى بعض الأدوات الأساسية للتفتيش ، بما في ذلك مصباح يدوي ، والفرار ، ومقياس الشعور ، وزجاج مكبرة. ستساعدك هذه الأدوات على فحص STEM للحصول على علامات التآكل وقياس أبعادها بدقة.

التفتيش البصري

الخطوة الأولى في التحقق من ساق الصمام للارتداء هي فحص بصري. استخدم مصباح يدوي لإلقاء الضوء على الجذع والبحث عن أي علامات واضحة للتلف ، مثل الخدوش أو النكات أو التآكل. انتبه عن كثب إلى المناطق التي يتصل بها STEM بجسم الصمام والمشغل ، لأن هذه هي الأماكن الأكثر احتمالًا لتوليد التآكل.

إذا لاحظت أي علامات على الضرر ، فمن الضروري تحديد السبب. يمكن أن يكون سبب الخدوش والناك كائنات أجنبية تدخل الصمام ، في حين أن التآكل يمكن أن يكون نتيجة التعرض للمواد الكيميائية القاسية أو الرطوبة. يمكن أن يساعدك تحديد سبب الضرر في اتخاذ خطوات لمنع الحدوث مرة أخرى في المستقبل.

قياس قطر الجذع

بمجرد الانتهاء من الفحص البصري ، استخدم الفرجار لقياس قطر الساق في عدة نقاط على طول طوله. قارن هذه القياسات بمواصفات الشركة المصنعة لتحديد ما إذا كان الجذع قد ارتدى الحدود المقبولة.

عادةً ما يكون للذنب البالية قطر أصغر من المواصفات الأصلية. إذا كان قطر الساق أقل من الحد الأدنى المسموح به ، فيجب استبداله لضمان عمل الصمام المناسب.

التحقق من اللعب

جانب آخر مهم من فحص STEM الصمام هو التحقق من اللعب أو الرخاوة. استخدم مقياس إحساس لقياس الخلوص بين ساق وجسم الصمام أو المحرك. يمكن أن تشير اللعب المفرط إلى التآكل على الجذع أو مكونات التزاوج ، مما قد يؤدي إلى انخفاض أداء الصمام وزيادة التسرب.

إذا وجدت أن هناك لعبًا مفرطًا في الجذع ، فمن المهم تحديد السبب. قد يكون ذلك بسبب التآكل على الساق نفسه ، أو يمكن أن يكون سببها محامل البالية أو البطانات في جسم الصمام أو المشغل. في كلتا الحالتين ، سوف تحتاج إلى استبدال المكونات البالية لاستعادة العمل المناسب للصمام.

فحص الأختام الجذعية

الأختام الجذعية هي عنصر حاسم آخر من الصمام الذي يمكن أن يتأثر بالارتداء. فحص الأختام الجذعية للحصول على علامات الضرر أو التدهور ، مثل الشقوق أو الدموع أو التآكل المفرط. يمكن أن يسمح الختم الجذعي التالف السائل بتسرب الساق ، مما قد يؤدي إلى انخفاض أداء الصمام ومخاطر السلامة المحتملة.

إذا لاحظت أي علامات على الأضرار التي لحقت بالأختام الجذعية ، فسوف تحتاج إلى استبدالها. عند استبدال الأختام الجذعية ، من المهم استخدام النوع الصحيح وحجم الختم لضمان ملاءمة مناسبة ومنع التسرب.

تقييم اتصال المحرك

العلاقة بين ساق الصمام والمشغل هي أيضًا مجال مهم لتفقده. تحقق من اتصال المشغل للحصول على علامات التآكل ، مثل البراغي السائبة أو مكونات الاقتران البالية. يمكن أن يتسبب اتصال مشغل فضفاض أو البالية في تشغيل الصمام بشكل خاطئ أو لا على الإطلاق.

إذا وجدت أن اتصال المشغل فضفاض أو يرتديه ، فسوف يلزم تشديده أو استبداله حسب الضرورة. تأكد من اتباع تعليمات الشركة المصنعة عند إجراء أي تعديلات أو بدائل على اتصال المشغل.

متى يتم استبدال جذع الصمام

إذا وجدت أن ساق الصمام قد تتجاوز الحدود المقبولة أو إذا أظهر علامات على أضرار كبيرة ، فسوف تحتاج إلى استبداله. يمكن أن يكون استبدال ساق الصمام عملية معقدة ، لذلك من المهم اتباع تعليمات الشركة المصنعة بعناية.

في بعض الحالات ، قد يكون من الضروري استبدال المكونات الأخرى للصمام ، مثل المحامل أو البطانات أو الأختام الجذعية ، في نفس الوقت مثل الجذع. هذا يمكن أن يساعد في ضمان العمل المناسب للصمام ومنع المشكلات المستقبلية.

الصيانة الوقائية

الصيانة الوقائية المنتظمة هي المفتاح لضمان الأداء على المدى الطويل وموثوقية صمامات الفراشة الخاصة بك. بالإضافة إلى التحقق من ساق الصمام للارتداء ، من المهم إجراء مهام الصيانة الأخرى ، مثل تشحيم الأجزاء المتحركة ، وفحص جسم الصمام للتلف ، واختبار المشغل.

باتباع جدول الصيانة العادي ، يمكنك تحديد المشكلات المحتملة ومعالجتها قبل أن تصبح مشكلات رئيسية ، والتي يمكن أن تساعد في تمديد عمر الصمامات الخاصة بك وتقليل وقت التوقف.

خاتمة

يعد التحقق من جذع الصمام للارتداء جزءًا أساسيًا من الحفاظ على الأداء المناسب لصمام الفراشة. باتباع الخطوات الموضحة في منشور المدونة هذا ، يمكنك تحديد أي علامات على التآكل أو الضرر ومعالجتها قبل أن تؤدي إلى تعطل مكلفة أو مخاطر السلامة.

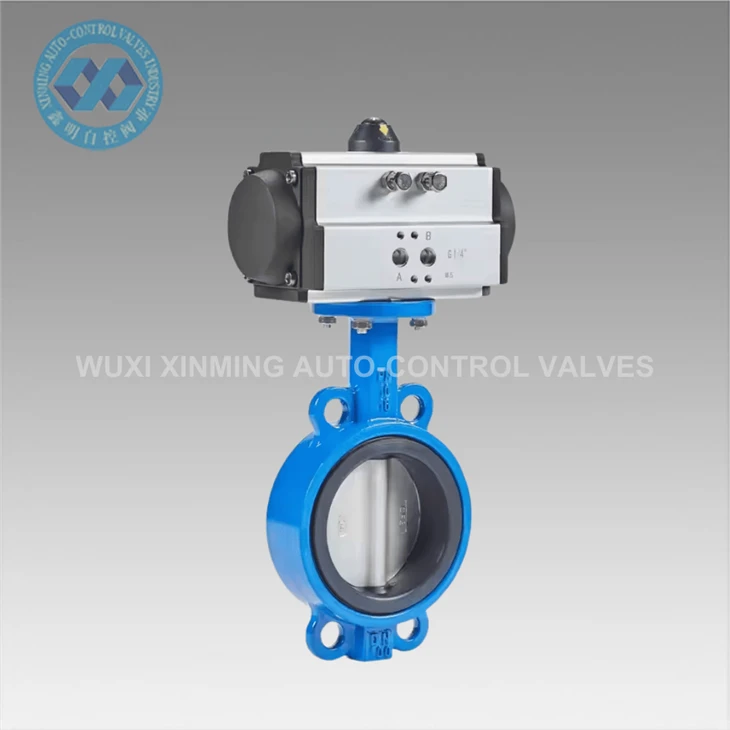

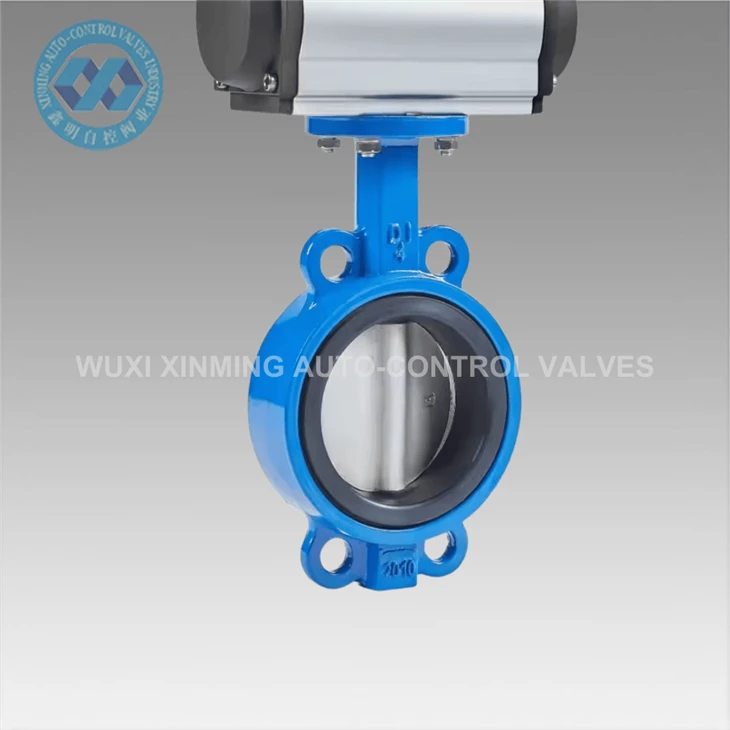

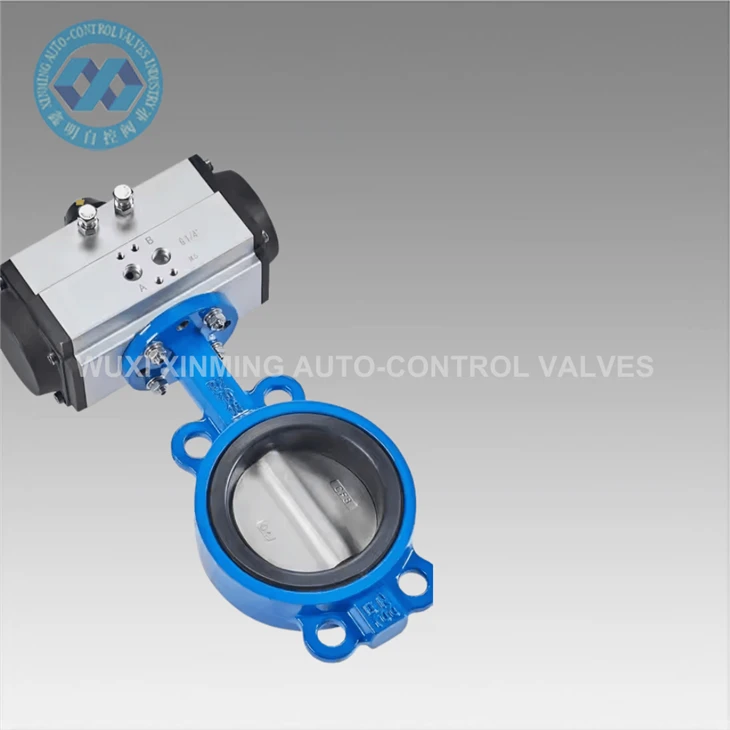

في شركتنا ، نقدم مجموعة واسعة من صمامات الفراشة عالية الجودة ، بما في ذلكالمحرك الهوائي EPDM شفة صمام فراشةوشفة صمام الفراشة، والفولاذ المقاوم للصدأ SS304 316L صمام الفراشة الفراشة الهوائية. تم تصميم الصمامات لدينا وتصنيعها وفقًا لأعلى المعايير ، مما يضمن أداءً موثوقاً وحياة طويلة الخدمة.

إذا كان لديك أي أسئلة حول التحقق من ساق الصمام للارتداء أو إذا كنت مهتمًا بشراء صمام فراشة ، فالرجاء عدم التردد في الاتصال بنا. فريق الخبراء لدينا متاح دائمًا لتزويدك بالمعلومات والدعم الذي تحتاجه.

مراجع

• جمعية مصنعي الصمامات الأمريكية (VMAA). كتيب الصمام.
• ASME B16.34 - الصمامات - نهاية الحواف والخيوط واللحام.
• API 609 - صمامات الفراشة ، ذات الحواف المزدوجة ، العروة - النوع ، والرقاقة - النوع.
