يعد تركيب صمام الفراشة في خط أنابيب عمودي مهمة تتطلب تخطيطًا وتنفيذًا دقيقًا. باعتبارنا موردًا موثوقًا لصمامات الفراشة ذات العروة، لدينا خبرة واسعة في هذا المجال ونحن هنا لإرشادك خلال العملية. في منشور المدونة هذا، سنرشدك عبر خطوات تركيب صمام الفراشة في خط أنابيب عمودي، بدءًا من الإعداد وحتى الاختبار النهائي.
الخطوة 1: التحضير
قبل البدء في عملية التثبيت، تحتاج إلى جمع كافة المواد والأدوات اللازمة. يتضمن ذلك صمام الفراشة نفسه، ومكونات خط الأنابيب، والحشيات، والمسامير، والصواميل، ومفتاح عزم الدوران، وقاطع الأنابيب، والملف، وأي أدوات أخرى خاصة بالتثبيت.
تأكد من أن الصمام وجميع مكونات خط الأنابيب نظيفة وخالية من أي حطام قد يتداخل مع تركيب الصمام أو تشغيله. تحقق من أبعاد الصمام وخط الأنابيب للتأكد من توافقهما. يجب أن يتناسب الصمام بشكل مريح مع خط الأنابيب، ويجب أن تتم محاذاة فتحات الحافة بشكل صحيح.
الخطوة 2: تحديد موضع الصمام
والخطوة التالية هي وضع الصمام في خط الأنابيب العمودي. ابدأ بقطع خط الأنابيب في المكان الذي سيتم فيه تركيب الصمام. تأكد من أن القطع مستقيم ونظيف لضمان الختم المناسب. استخدم ملفًا لتنعيم حواف الأنبوب المقطوع لمنع أي ضرر للحشيات.
عند وضع الصمام، من المهم ملاحظة أن صمامات الفراشة ذات العروة مصممة ليتم تثبيتها في وضع رأسي مع وضع الجذع في اتجاه أفقي. وهذا يسمح بالتحكم المناسب في التدفق وسهولة تشغيل الصمام. ضع الصمام بين قسمي خط الأنابيب، وتأكد من محاذاة حواف الصمام مع حواف الأنابيب.
الخطوة 3: تثبيت الحشيات
تعتبر الحشيات ضرورية لمنع التسربات في وصلة أنبوب الصمام. ضع حشية على كل جانب من جوانب الصمام، مع محاذاة الفتحات الموجودة في الحشية مع فتحات الحافة. تأكد من أن الحشية في المنتصف وتغطي وجه الحافة بالكامل. استخدم مادة حشية عالية الجودة تتوافق مع السائل الذي يتم نقله في خط الأنابيب وظروف التشغيل.
الخطوة 4: ربط الصمام
بمجرد وضع الحشيات في مكانها، حان الوقت لربط الصمام بخط الأنابيب. أدخل البراغي من خلال فتحات الحافة، مع التأكد من استخدام الحجم والنوع الصحيحين للمسامير. ضع صمولة على كل مسمار وشدها يدويًا لتثبيت الصمام في مكانه.
بعد ربط جميع البراغي يدويًا، استخدم مفتاح عزم الدوران لربط البراغي إلى قيمة عزم الدوران الموصى بها من قبل الشركة المصنعة. يعد ربط البراغي بالتساوي وعزم الدوران الصحيح أمرًا ضروريًا للختم المناسب ولمنع تلف الصمام والجوانات. تأكد من اتباع نمط النجمة عند ربط البراغي لضمان توزيع الضغط بشكل موحد.
الخطوة 5: توصيل المشغل (إن أمكن)

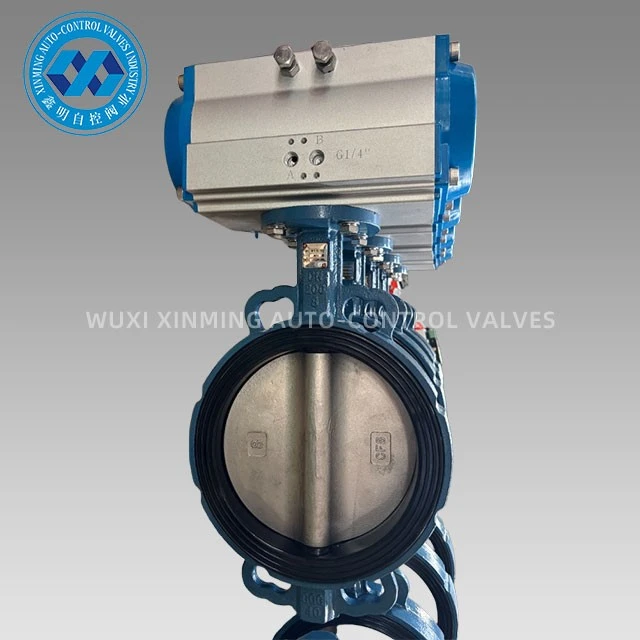

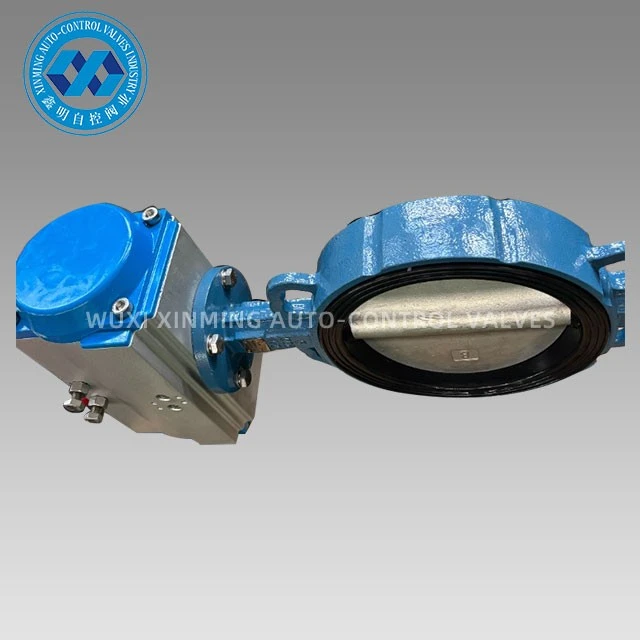

إذا كان صمام الفراشة الخاص بك مزودًا بمحرك، مثلصمام فراشة يعمل بمحرك هوائيالخطوة التالية هي توصيل المشغل بالصمام. اتبع تعليمات الشركة المصنعة لتثبيت المشغل، والتي تتضمن عادةً توصيل المشغل بساق الصمام وتوصيل خطوط إمداد الهواء أو الأسلاك الكهربائية.
تأكد من محاذاة المشغل بشكل صحيح وتأمينه بالصمام لضمان التشغيل السلس. اختبر المشغل للتأكد من أنه يفتح ويغلق الصمام بشكل صحيح وأن مؤشر الموضع الموجود على المشغل يتطابق مع الموضع الفعلي لقرص الصمام.
الخطوة 6: اختبار التثبيت
بمجرد تركيب الصمام وتوصيل المشغل (إن أمكن)، فقد حان الوقت لاختبار التثبيت. أغلق الصمام واضغط على خط الأنابيب حتى يصل إلى ضغط التشغيل. تحقق من عدم وجود أي تسربات حول حواف الصمام أو الحشيات أو توصيلات المشغل. إذا اكتشفت أي تسرب، فقم بإحكام ربط البراغي أكثر أو استبدل الحشيات حسب الحاجة.
افتح وأغلق الصمام عدة مرات لضمان التشغيل السلس. تحقق من قدرة الصمام على تنظيم التدفق وأداء الختم الخاص به. إذا لم يعمل الصمام بسلاسة أو إذا كانت هناك أية مشكلات في التحكم في التدفق، فافحص الصمام والمشغل بحثًا عن أي مشاكل ميكانيكية أو اختلالات.
الخطوة 7: الانتهاء من التثبيت
بعد اختبار التثبيت والموافقة عليه، قم بإجراء أي تعديلات نهائية حسب الحاجة. قم بتنظيف منطقة التثبيت وإزالة أي أدوات أو حطام. قم بتسمية الصمام وخط الأنابيب لسهولة التعرف عليهما وصيانتهما في المستقبل.
كما نقدم أيضًا مجموعة واسعة من صمامات الفراشة الأخرى، مثلرقاقة المحرك الصحي صمام الفراشة الهوائيةوصمام الفراشة الصحي الهوائي، وهي مناسبة لمختلف التطبيقات في مختلف الصناعات.
