في أنظمة الأتمتة الصناعية، تواجه العديد من الشركات في كثير من الأحيان مشاكل في التحكم في الصمامات، مثل سرعة الاستجابة البطيئة، وعزم الدوران غير الكافي، وانخفاض مستوى الأتمتة، والصيانة المتكررة. خاصة في أنظمة خطوط الأنابيب التي تتطلب فتح وإغلاق الصمامات بشكل متكرر، لا يؤثر أداء المشغل غير المستقر على كفاءة الإنتاج فحسب، بل قد يشكل أيضًا مخاطر على السلامة.
تم تصميم المحرك الهوائي Angle Travel لحل هذه المشكلات، مما يوفر تحكمًا آليًا مستقرًا وسريعًا وموثوقًا لمختلف الصمامات الدوارة بزاوية 90 درجة.
المحرك الهوائي Angle Travel هو مشغل يتم تشغيله بواسطة الهواء المضغوط. من خلال آلية نقل داخلية، فإنه يحول الطاقة الهوائية إلى حركة دورانية زاوية، وبالتالي تحقيق فتح وإغلاق الصمام.
يستخدم هذا المحرك بشكل أساسي للتحكم في صمامات الشوط الزاوي مثل الصمامات الكروية وصمامات الفراشة وصمامات التوصيل. إنه يتميز بالهيكل المدمج، التشغيل المستقر، والاستجابة السريعة، مما يجعله جهاز تحكم مهم في أنظمة خطوط الأنابيب الصناعية الآلية.

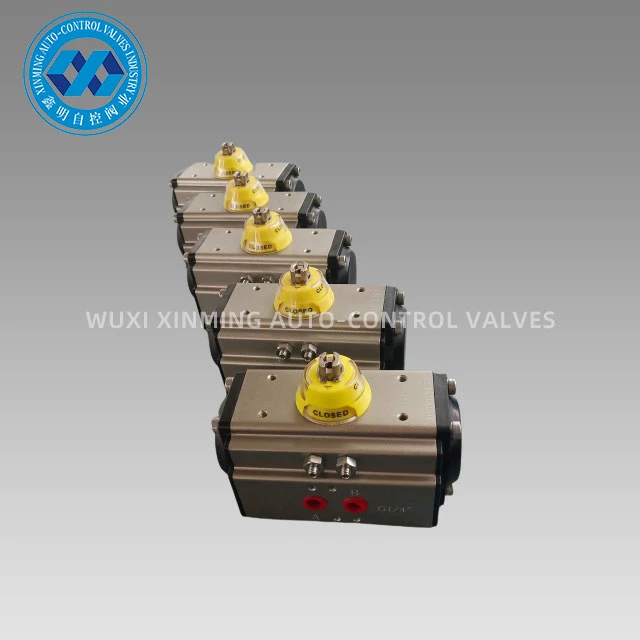

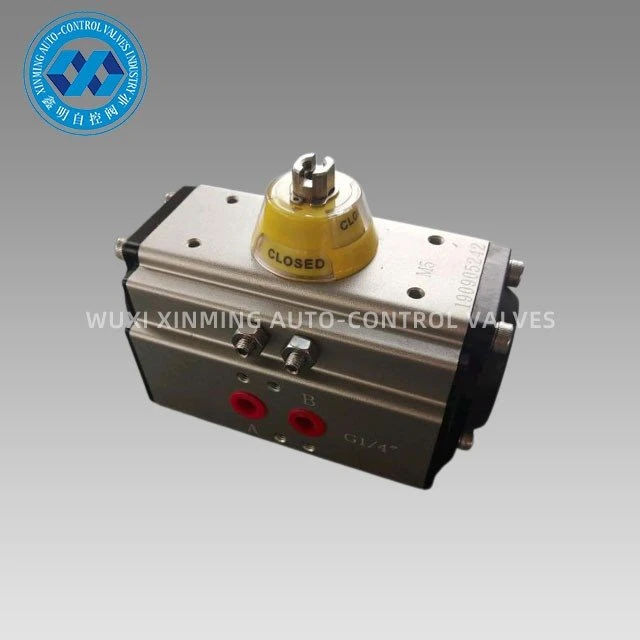

يتم استخدام المحرك الهوائي ذو زاوية السفر من سلسلة XM للتحكم في صمامات الفراشة والصمامات الكروية والآلات ذات الحركة الدوارة تلقائيًا. قالب دقيق -سبائك ألومنيوم مصبوب مزدوج-مكابس حامل مع معالجة أكسدة صلبة تعمل على تحسين دقة الزاوية الدوارة وعمر الخدمة. يمكن لجسم المشغل ذو الأكسدة الصلبة-تجنب الخدش بشكل فعال.
مواصفات المنتج
|
اسم المنتج |
زاوية السفر المحرك الهوائي |
|
مادة |
الفولاذ المقاوم للصدأ / سبائك الألومنيوم |
|
شهادة |
ISO9001: 2015، CE، ATEX، SIL3 |
|
وظيفة |
تشغيل/إيقاف |
|
طلب |
أتمتة صمام الكرة، أتمتة صمام الفراشة |
|
نطاق درجة الحرارة |
-40 ~ 150 درجة مئوية |
|
موعد التسليم |
في غضون 7 أيام عادة. |
|
ميناء الشحن |
شنغهاي، نينغبو، الخ. |
|
تفاصيل الحزمة |
كل كرتونة بالداخل أو علبة من الخشب الرقائقي (الشحن البحري) أو البليت (الشحن الجوي) بالخارج |
|
زاوية دوارة |
0 ~ 90 درجة / 0 ~ 120 درجة / 0 ~ 180 درجة |
|
بناء |
المحرك الدوار والجناح |
|
المعالجة السطحية |
أنودة صعبة |
|
درجة حرارة العمل |
درجة الحرارة العادية: -20 درجة ~ 80 درجة (-4 درجة فهرنهايت ~ 176 درجة فهرنهايت) |
|
اتصال |
نامور، ISO5211 وDIN3337 |
|
لون القبعة |
دعم مخصص |
|
يكتب |
التمثيل المزدوج والتمثيل الفردي |
|
مؤشر |
دعم مخصص |
|
تثبيت الملحقات |
صندوق تبديل الحد / صمام الملف اللولبي / محدد موضع الصمام، إلخ. |
|
ملحقات الصمام |
تجاوز علبة التروس اليدوية |
|
مكبس |
أنودة الثابت |
|
واسطة |
الماء أو الزيت أو الهواء أو البيئة المسببة للتآكل |
|
نموذج |
GT32/AT40/AT52/AT63/AT75/AT83/AT92/AT105/AT125/AT140/AT160/AT190 |
القدرة على العرض
لدينا مخزون كاف من النماذج القياسية ويمكننا تسليمها بسرعة.
يدعم تخصيص OEM/ODM، مع أسرع استكمال -للدفعة الصغيرة من الإنتاج المخصص في غضون 7 أيام.
التعبئة والتسليم
تفاصيل التعبئة:
1). كرتون منفصل مع تعبئة الرغوة بالداخل
2) حالة الخشب الرقائقي للشحن عبر المحيطات
3) لوح الخشب الرقائقي للشحن الجوي
ميناء المغادرة: شنغهاي، الصين
مهلة:
|
الكمية (الوحدات) |
1-50 |
51-1000 |
1001-10000 |
＞10001 |
|
EST. الوقت (أيام) |
البضائع في المخزون |
7 |
20 |
للتفاوض |
ميزة
يتم تشكيل جميع العمليات-مرة واحدة-بواسطة CNC لضمان دقة العملية ومدة الخدمة.

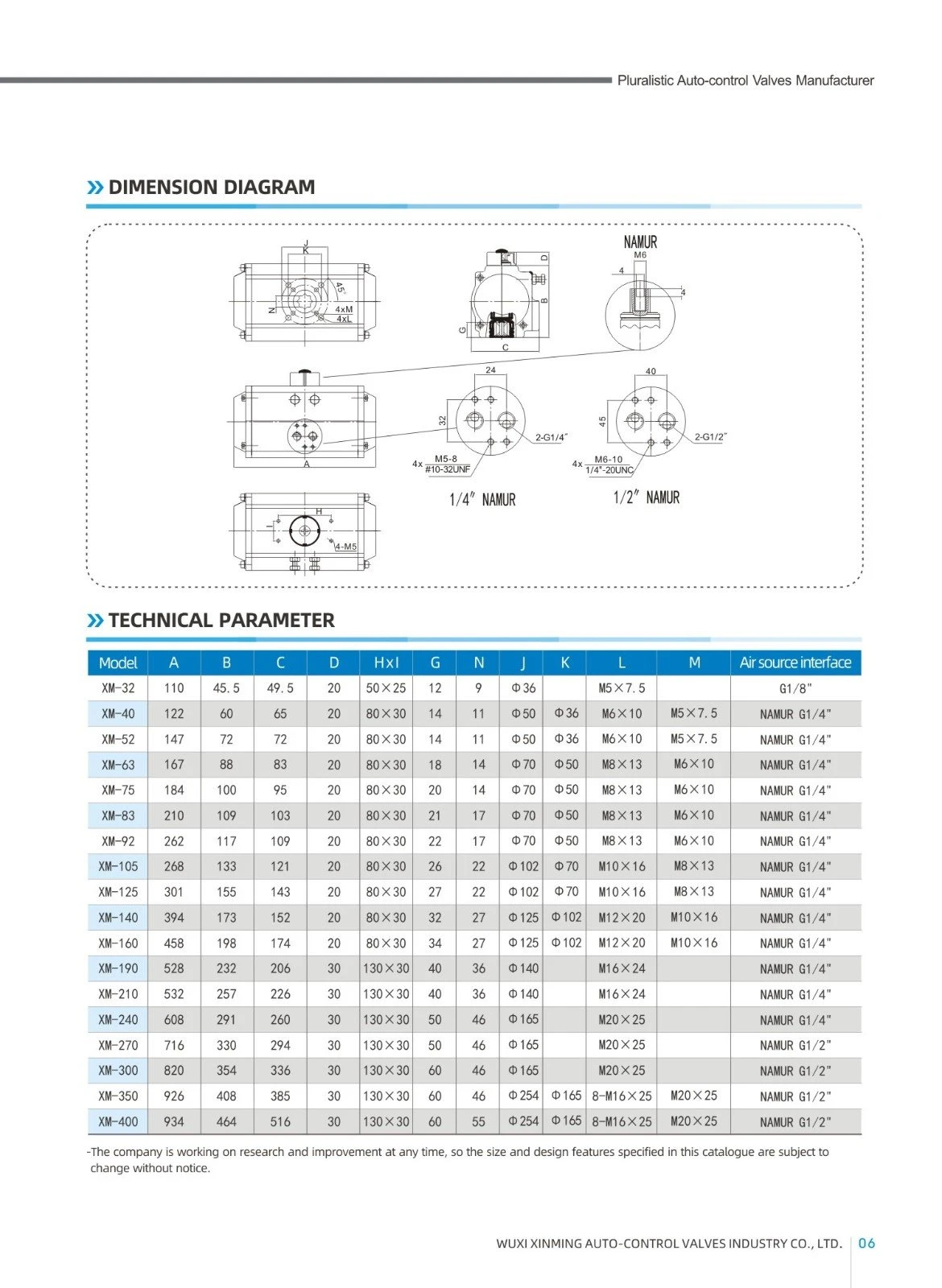

أبعاد المحرك الهوائي ذات زاوية السفر
جدول عزم الدوران الناتج للمشغل المزدوج XM
|
نموذج |
ضغط الهواء المدخل (الوحدة: بار) |
|||||
|
3 |
4 |
5 |
6 |
7 |
8 |
|
|
عزم دوران إخراج ضغط الهواء (نيوتن متر) |
||||||
|
XM-DA32 |
4.6 |
6.1 |
7.6 |
9.2 |
10.7 |
12.2 |
|
XM-DA40 |
7.2 |
9.6 |
12.0 |
14.4 |
16.8 |
19.2 |
|
XM-DA52 |
12.0 |
16.0 |
20.0 |
24.0 |
28.0 |
32.0 |
|
XM-DA63 |
21.7 |
28.9 |
36.0 |
43.4 |
50.6 |
57.8 |
|
XM-DA75 |
30.0 |
40.0 |
50.0 |
60.0 |
70.0 |
80.0 |
|
XM-DA83 |
46.8 |
62.4 |
78.0 |
93.6 |
109.2 |
124.8 |
|
XM-DA92 |
67.6 |
90.1 |
112.6 |
135.2 |
157.7 |
180.2 |
|
XM-DA105 |
97.7 |
130.3 |
162.9 |
195.5 |
228.0 |
260.6 |
|
XM-DA125 |
150.5 |
200.6 |
250.8 |
301.0 |
351.1 |
401.3 |
|
XM-DA140 |
260.7 |
347.6 |
433.8 |
521.4 |
608.3 |
695.2 |
|
XM-DA160 |
397.2 |
529.6 |
662.0 |
794.4 |
926.8 |
1059.2 |
|
XM-DA190 |
640.2 |
853.6 |
1067.0 |
1280.4 |
1493.8 |
1707.2 |
|
XM-DA210 |
798.0 |
1064.0 |
1330.0 |
1596.0 |
1862.0 |
2128.0 |
|
XM-DA240 |
1154.3 |
1539.0 |
1923.8 |
2308.5 |
2693.3 |
3078.0 |
|
إكس إم-DA270 |
1755.0 |
2340.0 |
2924.0 |
3510.0 |
4095.0 |
4680.0 |
|
إكس إم-DA300 |
2291.4 |
3055.2 |
3819.0 |
4582.8 |
5346.6 |
6110.4 |
|
XM-DA350 |
3426.0 |
4568.0 |
5710.0 |
6852.0 |
7994.0 |
9136.0 |
|
XM-DA400 |
4872.0 |
6496.0 |
8120.0 |
9744.0 |
11368.0 |
12992.0 |
