مبدأ العمل التعاوني
رابط التحكم:
PLC/Controller ← إشارة ملول الملف اللولبي الإشارة الكهربائية → تبديل قناة الهواء المضغوطة → إجراء مشغل هوائي (تشغيل/إيقاف/ضبط).
العملية النموذجية:
يحصل صمام الملف اللولبي على الطاقة ، ويقوم بتبديل مسار الغاز ، ويدخل الهواء المضغوط إلى غرفة المشغل ؛
الضغط يدفع المكبس/الحجاب الحاجز ، مما يؤدي إلى الإزاحة الميكانيكية ؛
بعد انقطاع التيار الكهربائي ، يتم إعادة تعيين صمام الملف اللولبي ، ويتم تفريغ الغاز ، ويعود المحرك إلى الموضع الأولي (عودة الربيع أو إمدادات الغاز العكسي).
تصميم الهيكل الأساسي
قسم صمام الملف اللولبي
نوع جسم الصمام:
TEE TEE (2/3): التحكم في أسطوانة التمثيل الفردي (كمية واحدة + العادم).
موضعين خمسة اتجاهين (2/5): التحكم في أسطوانات التمثيل المزدوجة (تناول مزدوج + عادم مزدوج).
وضع القيادة:
الإجراء المباشر: محرك أقراص مباشر التدفق الصغير (استجابة سريعة ، مناسبة لتشغيل التردد العالي).
تديره الطيار: تبديل ضغط الهواء (تدفق كبير ، سيناريوهات الضغط العالي).
تصميم خاص:
لفائف الانفجار المقاومة للانفجار (ATEX معتمدة) للبيئات القابلة للاشتعال ؛
استهلاك الطاقة المنخفضة (0. 5W ~ 1W) لتمديد عمر البطارية ؛
زر الطوارئ اليدوي (يمكن إجباره على تغيير مسار الغاز في حالة انقطاع التيار الكهربائي).
المطابقة مع المحرك
واجهة معيار: يلتقي مواصفات ISO 15407 أو NFPA لضمان اتصال الغاز السريع.
مطابقة التدفق: يجب أن تلبي قيمة الصمام السيرة الذاتية متطلبات سرعة المحرك.

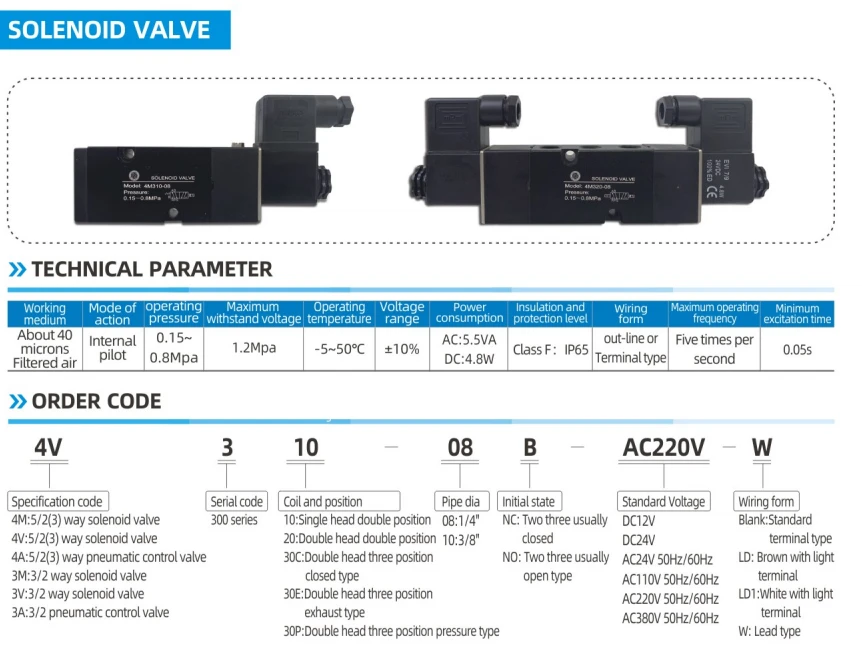

معلمات الأداء الرئيسية
توافق الجهد: DC 24V (شائع الاستخدام في الصناعة) ، AC 220V (سيناريو الطاقة العالية).
وقت الاستجابة: أقل من أو يساوي 50 مللي ثانية (يمكن أن يصل صمام السرعة عالي السرعة إلى 10 مللي ثانية ، مما يؤثر على تردد المشغل).
نطاق ضغط العمل: {{0}}. 2 ~ 1.0mpa (النوع العام) ، دعم صمام الضغط العالي 10mpa.
فئة الحماية: IP65 (مقاوم للغبار ومقاوم للماء) مناسبة لظروف العمل القاسية.
حياة الدورة: أكبر من أو تساوي 10 ملايين مرة (تصميم صناعي عالي الموثوقية).
سيناريوهات التطبيق النموذجية
التحكم التلقائي في الصمام:
فتح وإغلاق صمام كرة خط أنابيب النفط ؛
التحكم الدقيق للتدفق في تنظيم الصمامات في النباتات الكيميائية.
محرك العمل الميكانيكي:
كسل الأسطوانة خط الأسطوانة خط الإنتاج التلقائي.
المواد دفع وتحديد المواقع لآلات التغليف.
نظام الأمن المتشابك:
قطع بسرعة إمدادات الهواء أثناء إغلاق الطوارئ (ESD) ؛
إغلاق الطوارئ الهوائية لصمام النار.
