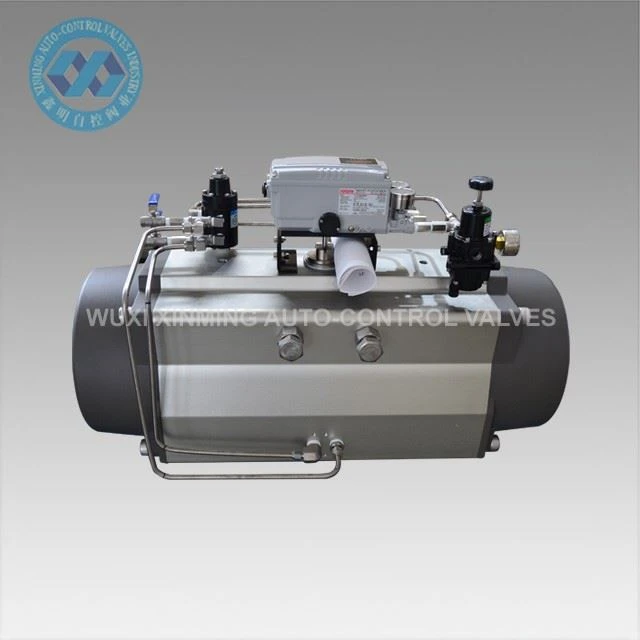

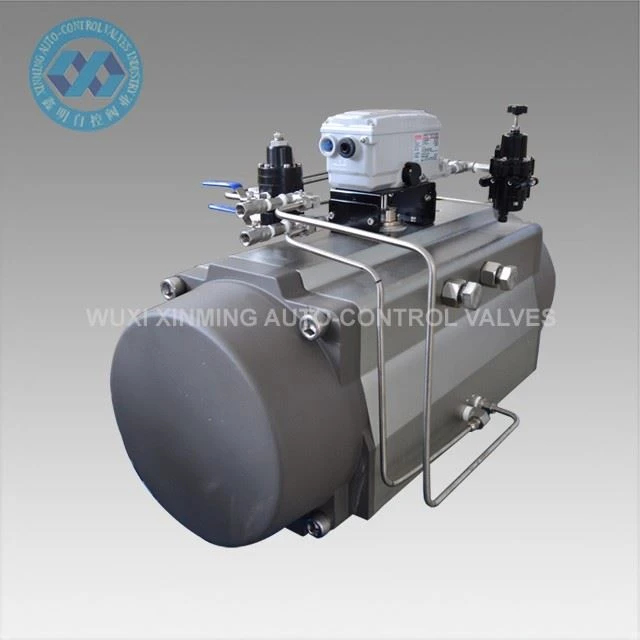

نظرة عامة على المنتج
تم تصميم المحرك الهوائي المزدوج بالجريدة المسننة والترس لأتمتة الصمامات الكروية الربعية- وصمامات الفراشة في أنظمة خطوط الأنابيب الصناعية. إنه يوفر تحكمًا هوائيًا موثوقًا لتشغيل الصمام من 0 درجة إلى 90 درجة، وهو متوافق مع واجهات التثبيت القياسية مثل ISO 5211 وNAMUR VDI/VDE 3845.
يتم استخدامه على نطاق واسع في أنظمة الأتمتة الصناعية حيث يتطلب تشغيل الصمام المستقر والموحد.
المعلمة التقنية
| اسم المنتج | المحرك الدوار الهوائي |
| اسم العلامة التجارية | يتم أيضًا قبول XM وOEM |
| حجم المحرك | 32 مم - 400 مم |
| زاوية دوارة | 0 درجة ~ 90 درجة |
| نطاق درجة حرارة العمل |
-20 درجة ~ +80 درجة (قياسي) -40 درجة ~+80 درجة (درجة حرارة منخفضة) -15 درجة ~ 150 درجة (درجة حرارة عالية) |
| ضغط إمدادات الهواء | 0.2 ~ 0.8 ميجا باسكال، 10 ميجا باسكال كحد أقصى |
| اتصال أعلى | VDI/VDE3845 نامور |
| اتصال القاع | إسو 5211 ودين 3337 |
| مادة | سبائك الألومنيوم |
| بناء | الرف والترس، مكابس الرف المزدوج |
| المحرك المعالجة السطحية للجسم | بأكسيد الثابت |
| لون الغطاء النهائي | أسود رمادي، أسود، أزرق داكن، السماء الزرقاء، الأحمر، البرتقالي، الأخضر، الخ. |
| شهادة | CE، ATEX، SIL3، ISO9001:2016 |
جدول عزم دوران المحرك الدوار الهوائي المزدوج XM
|
نموذج |
ضغط الهواء المدخل (الوحدة: بار) |
|||||
|
3 |
4 |
5 |
6 |
7 |
8 |
|
|
عزم دوران إخراج ضغط الهواء (نيوتن متر) |
||||||
|
XM-DA32 |
4.6 |
6.1 |
7.6 |
9.2 |
10.7 |
12.2 |
|
XM-DA40 |
7.2 |
9.6 |
12.0 |
14.4 |
16.8 |
19.2 |
|
XM-DA52 |
12.0 |
16.0 |
20.0 |
24.0 |
28.0 |
32.0 |
|
XM-DA63 |
21.7 |
28.9 |
36.0 |
43.4 |
50.6 |
57.8 |
|
XM-DA75 |
30.0 |
40.0 |
50.0 |
60.0 |
70.0 |
80.0 |
|
XM-DA83 |
46.8 |
62.4 |
78.0 |
93.6 |
109.2 |
124.8 |
|
XM-DA92 |
67.6 |
90.1 |
112.6 |
135.2 |
157.7 |
180.2 |
|
XM-DA105 |
97.7 |
130.3 |
162.9 |
195.5 |
228.0 |
260.6 |
|
XM-DA125 |
150.5 |
200.6 |
250.8 |
301.0 |
351.1 |
401.3 |
|
XM-DA140 |
260.7 |
347.6 |
433.8 |
521.4 |
608.3 |
695.2 |
|
XM-DA160 |
397.2 |
529.6 |
662.0 |
794.4 |
926.8 |
1059.2 |
|
XM-DA190 |
640.2 |
853.6 |
1067.0 |
1280.4 |
1493.8 |
1707.2 |
|
XM-DA210 |
798.0 |
1064.0 |
1330.0 |
1596.0 |
1862.0 |
2128.0 |
|
XM-DA240 |
1154.3 |
1539.0 |
1923.8 |
2308.5 |
2693.3 |
3078.0 |
|
إكس إم-DA270 |
1755.0 |
2340.0 |
2924.0 |
3510.0 |
4095.0 |
4680.0 |
|
إكس إم-DA300 |
2291.4 |
3055.2 |
3819.0 |
4582.8 |
5346.6 |
6110.4 |
|
XM-DA350 |
3426.0 |
4568.0 |
5710.0 |
6852.0 |
7994.0 |
9136.0 |
|
XM-DA400 |
4872.0 |
6496.0 |
8120.0 |
9744.0 |
11368.0 |
12992.0 |
سمات
- يضمن تصميم الجريدة المسننة والترس المزدوج التحكم الثابت في الفتح والإغلاق بواسطة الهواء.
- 0 درجة -90 درجة ربع-إخراج الدوران للصمامات الكروية وصمامات الفراشة.
- يعمل هيكل المكبس ذو الحامل المزدوج على تحسين توازن عزم الدوران وتقليل الضغط الميكانيكي.
- يوفر جسم الألومنيوم المؤكسد الصلب مقاومة للتآكل في البيئات الصناعية.
- تركيب NAMUR VDI/VDE 3845 وISO 5211 للتثبيت المباشر بدون محولات.
- خيار نطاق درجة حرارة واسع لظروف العمل القياسية والقاسية.
- تخصيص OEM متاح لمتطلبات عزم الدوران والحجم واللون.
- معتمدة من CE، ATEX، SIL3، ISO9001 لاستخدام الأتمتة الصناعية.
طلب
- أتمتة الصمامات الكروية في خطوط أنابيب النفط والغاز
- التحكم بصمام الفراشة في محطات معالجة المياه
- أنظمة تنظيم تدفق المعالجة الكيميائية
- أنظمة التحكم بالبخار والسوائل في محطات توليد الطاقة
- خطوط إنتاج الأغذية والمشروبات والأدوية
- أتمتة العمليات الصناعية العامة
القدرة على العرض
القدرة على العرض: 10000 وحدة شهريا المحرك الدوار الهوائي
التعبئة والتسليم
تفاصيل التعبئة:
1). كرتون منفصل مع تعبئة الرغوة بالداخل
2). حالة الخشب الرقائقي للشحن المحيط
3). البليت الخشب الرقائقي للشحن الجوي
ميناء المغادرة: شنغهاي، نينغبو، الخ. الصين
مهلة:
|
الكمية (الوحدات) |
1-50 |
51-1000 |
1001-10000 |
＞10001 |
|
EST. الوقت (أيام) |
البضائع في المخزون |
7 |
20 |
للتفاوض |
