ما هو وزن صمام فراشة WCB؟

عندما يتعلق الأمر بصمام فراشة WCB ، فإن سؤالًا واحدًا ينشأ غالبًا هو: ما هو وزن صمام فراشة WCB؟ كمورد لصمامات Butterfly WCB ، أنا هنا لتزويدك برؤى شاملة حول هذا الموضوع.

فهم صمام فراشة WCB

قبل الخوض في جانب الوزن ، دعونا أولاً نفهم ماهية صمام فراشة WCB. WCB هو نوع من مواد صب الصلب الكربوني. يحصل الصمام على اسمه من عنصر الإغلاق على شكل قرص يدور حول محور للتحكم في تدفق السائل. تستخدم صمامات الفراشة على نطاق واسع في مختلف الصناعات مثل معالجة المياه ، والمعالجة الكيميائية ، وتوليد الطاقة بسبب تصميمها المدمج ، وتشغيلها السريع ، وتكلفة منخفضة نسبيًا.

العوامل التي تؤثر على وزن صمام فراشة WCB

وزن صمام فراشة WCB ليس قيمة ثابتة ؛ يتأثر بعدة عوامل.

مقاس

العامل الأكثر وضوحا هو حجم الصمام. تزن الصمامات الأكبر عمومًا أكثر من الصمامات الأصغر. وذلك لأن الصمام الأكبر يتطلب المزيد من المواد لبناءه. على سبيل المثال ، سيزن صمام فراشة WCB 2 بوصة 2 أقل من 12 بوصة. الزيادة في الحجم تعني أن هناك حاجة إلى مزيد من المعدن للجسم والقرص ومكونات الصمام الأخرى.

تصنيف الضغط

يجب أن تكون الصمامات ذات التصنيفات العالية للضغط أكثر قوة لتحمل القوى الأكبر التي تمارس عليها. نتيجة لذلك ، عادة ما تكون أثقل. سيكون صمام فراشة WCB المصمم لتصنيف ضغط 150 رطل / بوصة مربعة أخف من واحد تم تقييمه مقابل 300 رطل. لتحقيق القوة اللازمة ، قد يكون جسم الصمام والأجزاء الحرجة الأخرى أكثر سمكًا أو مصنوعًا من المواد ، مما يضيف إلى الوزن الكلي.

التصميم والتكوين

يلعب تصميم الصمام أيضًا دورًا في تحديد وزنه. قد تحتوي بعض الصمامات على ميزات إضافية مثل الجسم المبطن أو نوع معين من تصميم المقعد. على سبيل المثال ، قد يكون للصمام مع جسم PTFE - على سبيل المثال وزن مختلف مقارنةً بوضع غير مبطن. بالإضافة إلى ذلك ، يمكن أن يؤثر تكوين الصمام ، سواء كان نوعًا على الرقاقة أو الكتابة ، على وزنه. Lug - Type Type عادةً ما يكون لها عروات إضافية للبلاغ ، مما يضيف كمية صغيرة من الوزن الإضافي.

نطاقات الوزن النموذجي

لإعطائك فكرة أفضل عن وزن صمامات فراشة WCB ، فيما يلي بعض النطاقات النموذجية للوزن بناءً على الأحجام الشائعة وتصنيفات الضغط.

بالنسبة للصمامات الصغيرة الحجم (2 - 4 بوصات) مع تصنيف ضغط 150 رطل ، يمكن أن يتراوح الوزن من حوالي 10 إلى 30 رطلاً. مع زيادة الحجم إلى 6 - 8 بوصات ، قد يكون الوزن في حدود 30 إلى 80 رطلاً. بالنسبة للصمامات الأكبر (10 - 12 بوصة) مع نفس تصنيف الضغط ، يمكن أن يكون الوزن من 80 إلى 150 رطلاً.

إذا نظرنا إلى تصنيفات ضغط أعلى ، على سبيل المثال 300 رطل ، قد يزن صمام 4 بوصة حوالي 40 رطلاً ، في حين أن صمام 10 بوصة قد يزن أكثر من 200 رطل.

من المهم أن نلاحظ أن هذه مجرد قيم تقريبية ، ويمكن أن يختلف الوزن الفعلي اعتمادًا على التصميم والمصنع المحدد للصمام.

أهمية معرفة الوزن

إن فهم وزن صمام فراشة WCB أمر بالغ الأهمية لعدة أسباب.

تثبيت

أثناء عملية التثبيت ، يساعد معرفة الوزن في تحديد معدات الرفع المناسبة. إذا كان الصمام ثقيلًا جدًا بالنسبة لجهاز الرفع الذي يتم استخدامه ، فقد يؤدي ذلك إلى مخاطر السلامة. على سبيل المثال ، إذا تم استخدام رافعة ذات حمولة غير كافية - يتم استخدام السعة لتثبيت صمام كبير وثقيل ، فقد يؤدي ذلك إلى حدوث أضرار للصمام وربما تعرض العمال للخطر.

تصميم نظام الأنابيب

يؤثر وزن الصمام أيضًا على تصميم نظام الأنابيب. يجب أن تكون الأنابيب قادرة على دعم وزن الصمام دون الضغط المفرط. إذا كان الصمام ثقيلًا جدًا بالنسبة للأنابيب ، فقد يتسبب ذلك في تراجع أو حتى فشل الأنابيب بمرور الوقت. يحتاج المهندسون إلى أخذ وزن الصمام في الاعتبار عند حساب متطلبات الدعم والسلامة الهيكلية الشاملة لنظام الأنابيب.

عروض منتجاتنا

كمورد WCB Butterfly Valve ، نقدم مجموعة واسعة من الصمامات لتلبية احتياجات العملاء المختلفة. صماماتنا مصنوعة من مواد WCB عالية الجودة ، مما يضمن المتانة والأداء الموثوق.

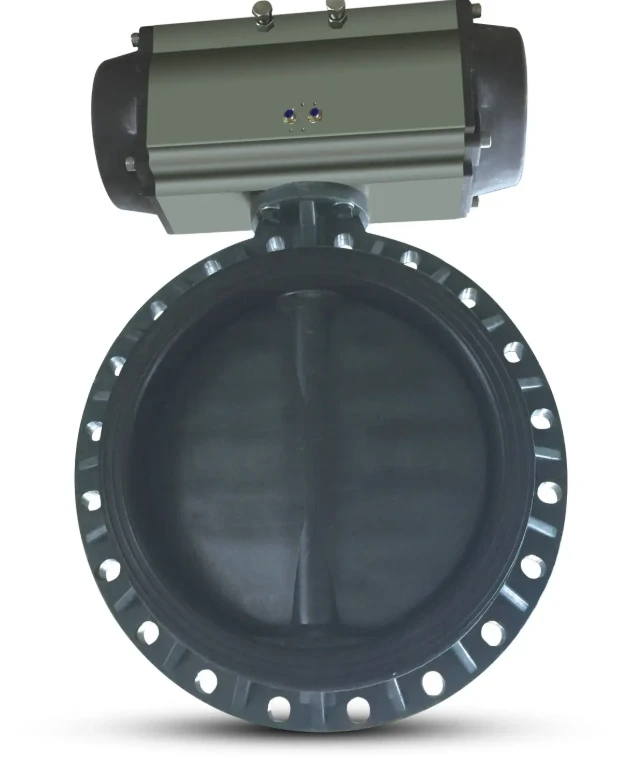

لدينامحرك صمام المثبط الهوائيالذي يوفر التحكم الدقيق في تدفق السوائل. تم تصميم هذه الصمامات مع مشغلات هوائية متقدمة تقدم تشغيل سريع ودقيق.

ملكناالمحرك الهوائي شفة الفراشةهو منتج شائع آخر. فهو يجمع بين فوائد التواصل بين الحافة - مع مشغل هوائي قوي ، مما يجعله مناسبًا لمجموعة متنوعة من التطبيقات الصناعية.

بالنسبة لأولئك الذين يحتاجون إلى التآكل - الصمامات المقاومة ، فإننا نقدمصمام فراشة الفولاذ المقاوم للصدأ. هذه الصمامات مصنوعة من الفولاذ المقاوم للصدأ عالية الدرجة ، مما يوفر مقاومة ممتازة للصدأ والهجوم الكيميائي.

اتصل بنا للشراء والتفاوض

إذا كنت في السوق لصمامات Butterfly WCB أو أي من منتجاتنا الأخرى ، فنحن نشجعك على الاتصال بنا. لدينا فريق من الخبراء الذين يمكنهم تزويدك بمعلومات مفصلة حول منتجاتنا ، بما في ذلك خصائص الوزن والحجم والقيام. سواء كنت بحاجة إلى صمام واحد لمشروع صغير أو كمية كبيرة لمصنع صناعي ، يمكننا تلبية متطلباتك.

نحن ملتزمون بتوفير منتجات عالية الجودة بأسعار تنافسية. هدفنا هو إنشاء شراكات طويلة الأجل مع عملائنا من خلال تقديم خدمة عملاء ممتازة ومنتجات موثوقة. لذلك ، لا تتردد في التواصل معنا للشراء والتفاوض.

مراجع

• كتيب Valve ، الطبعة الرابعة بقلم JS Tullis
• الصمامات الصناعية: الاختيار والمواصفات والتركيب من قبل جون أ. بيري
