ما هو مستوى الاهتزاز عندما يكون الصمام الكروي قيد التشغيل؟
باعتباري موردًا متمرسًا للصمامات الكروية، فقد واجهت العديد من الاستفسارات حول مستويات الاهتزاز أثناء تشغيل الصمام الكروي. يعد فهم مستويات الاهتزاز هذه أمرًا بالغ الأهمية لضمان الأداء والسلامة والكفاءة على المدى الطويل للصمام والنظام بأكمله المدمج فيه.
العوامل المؤثرة على مستويات الاهتزاز
-
خصائص تدفق السوائل
تلعب طبيعة السائل المتدفق عبر الصمام الكروي دورًا مهمًا في تحديد مستوى الاهتزاز. يمكن أن تسبب السوائل عالية السرعة مزيدًا من الاضطراب وتقلبات الضغط، مما يؤدي بدوره إلى زيادة الاهتزازات. على سبيل المثال، في خط الأنابيب حيث يتدفق السائل بسرعة عالية جدًا، فإن التغيير المفاجئ في الاتجاه عند المرور عبر الصمام الكروي يمكن أن يخلق دوامات ودوامات. تمارس اضطرابات السوائل هذه قوى غير مستقرة على مكونات الصمام، مما يؤدي إلى اهتزازات. بالإضافة إلى ذلك، إذا كان السائل ذو لزوجة عالية، فقد يسبب المزيد من المقاومة وأنماط تدفق غير متساوية، مما يساهم أيضًا في الاهتزازات. -
تصميم الصمام والهندسة
يعد تصميم الصمام الكروي نفسه عاملاً رئيسياً. يمكن للصمام الكروي المصمم جيدًا ذو الخطوط الداخلية الناعمة أن يقلل من اضطرابات السوائل وبالتالي يقلل من الاهتزازات. على سبيل المثال، تسمح الصمامات ذات التصميم ذو المنفذ الكامل، حيث يكون تجويف الصمام بنفس حجم خط الأنابيب، بتدفق أكثر صفحيًا للسائل، مما يقلل من فرص الاضطراب والاهتزاز. من ناحية أخرى، قد يتسبب صمام المنفذ المنخفض في حدوث انخفاضات كبيرة في الضغط واضطرابات في التدفق، مما يؤدي إلى مستويات اهتزاز أعلى. شكل الكرة والمقعد مهمان أيضًا. يمكن للكرة ذات السطح غير المنتظم أو المقعد الذي لم يتم تشكيله بشكل صحيح أن تسبب إحكامًا غير متساوٍ وتسرب السوائل، مما قد يؤدي إلى توليد اهتزازات. -
ظروف التشغيل
يمكن أن يؤثر ضغط ودرجة حرارة النظام الذي يعمل فيه الصمام الكروي على مستويات الاهتزاز. يمكن لأنظمة الضغط العالي أن تُخضع الصمام لقوى أكبر، مما قد يتسبب في اهتزاز الصمام بشكل أكبر. وبالمثل، يمكن أن تؤثر درجات الحرارة القصوى على خصائص المواد لمكونات الصمام. على سبيل المثال، عند درجات الحرارة المرتفعة، قد تتمدد بعض المواد، مما يغير الخلوص بين الكرة والمقعد، مما قد يؤدي إلى زيادة الاهتزازات. علاوة على ذلك، فإن التغيرات السريعة في الضغط أو درجة الحرارة، مثل تلك الناتجة عن الفتح أو الإغلاق المفاجئ للصمام، يمكن أن تخلق موجات صدمية في السائل، مما يؤدي إلى اهتزازات عابرة. -
التثبيت والتركيب
التثبيت السليم ضروري لتقليل الاهتزازات. إذا لم يتم تركيب الصمام الكروي بشكل صحيح، فقد يتعرض لاختلال المحاذاة أو الضغط الزائد. على سبيل المثال، إذا لم يتم محاذاة الصمام بشكل صحيح مع خط الأنابيب، فقد يتسبب ذلك في حدوث قوى غير متساوية على جسم الصمام، مما يؤدي إلى الاهتزازات. يمكن أن يؤدي عدم كفاية الدعم أثناء التثبيت أيضًا إلى السماح للصمام بالتحرك بحرية، مما يزيد من سعة الاهتزاز. بالإضافة إلى ذلك، يمكن أن يؤثر نوع جهاز التثبيت المستخدم على نقل الاهتزاز. يمكن أن يساعد استخدام الحوامل المرنة في امتصاص بعض الاهتزازات، بينما قد تنقل الحوامل الصلبة الاهتزازات بسهولة أكبر إلى الهيكل المحيط.
قياس مستويات الاهتزاز
لتقييم مستويات اهتزاز الصمام الكروي بدقة أثناء التشغيل، يمكن استخدام عدة طرق.
-
مقاييس التسارع
مقاييس التسارع هي أجهزة استشعار شائعة الاستخدام لقياس الاهتزاز. ويمكن ربطها بجسم الصمام في مواقع استراتيجية لاكتشاف تسارع الاهتزازات. ومن خلال تحليل بيانات التسارع، يمكننا تحديد تردد وسعة الاهتزازات. قد تشير الاهتزازات عالية التردد إلى مشاكل مثل تجويف السوائل أو الرنين الميكانيكي، في حين أن الاهتزازات ذات السعة الكبيرة يمكن أن تكون علامة على مشكلة أكثر خطورة، مثل عدم المحاذاة أو المكون التالف. -
أجهزة قياس الاهتزاز بالليزر دوبلر
تستخدم هذه الأجهزة ضوء الليزر لقياس سرعة السطح المهتز. إنها توفر طريقة غير متصلة لقياس الاهتزاز، وهي مفيدة بشكل خاص في المواقف التي لا يكون فيها توصيل أجهزة الاستشعار مباشرة بالصمام ممكنًا، كما هو الحال في البيئات ذات درجات الحرارة المرتفعة أو البيئات الخطرة. يمكن أن توفر مقاييس اهتزاز دوبلر الليزرية قياسات دقيقة للغاية لسرعة الاهتزاز، مما يسمح بإجراء تحليل مفصل لخصائص الاهتزاز. -
برامج تحليل الاهتزازات
بمجرد جمع بيانات الاهتزاز، يمكن استخدام برنامج تحليل الاهتزاز لمعالجة البيانات وتفسيرها. يمكن لهذا البرنامج تحديد أنماط وترددات وسعة الاهتزازات ومقارنتها بمعايير محددة مسبقًا أو بيانات أساسية. ومن خلال القيام بذلك، يمكن أن يساعد في تشخيص المشكلات المحتملة، مثل البلى أو المكونات السائبة أو المشكلات المتعلقة بالسوائل.
مستويات الاهتزاز المقبولة
يعتمد تحديد مستويات الاهتزاز المقبولة للصمام الكروي على عدة عوامل، بما في ذلك التطبيق ونوع الصمام ومعايير الصناعة.
-
معايير الصناعة
الصناعات المختلفة لديها معاييرها الخاصة لمستويات الاهتزاز في الصمامات. على سبيل المثال، في صناعة النفط والغاز، حيث تُستخدم الصمامات غالبًا في تطبيقات الضغط العالي والتدفق العالي، يتم وضع معايير صارمة لضمان سلامة وموثوقية المعدات. تحدد هذه المعايير عادةً الحد الأقصى المسموح به لسعة الاهتزاز والترددات لأنواع مختلفة من الصمامات. وفي صناعة توليد الطاقة، يتم استخدام معايير مماثلة لمنع تلف الصمامات والمكونات الأخرى في محطة الطاقة. -
التطبيق - متطلبات محددة
يؤثر التطبيق المحدد للصمام الكروي أيضًا على مستويات الاهتزاز المقبولة. على سبيل المثال، في نظام التحكم الدقيق، حتى الاهتزازات الصغيرة يمكن أن تؤثر على دقة التحكم في التدفق، لذلك يلزم وجود مستويات اهتزاز منخفضة جدًا. في المقابل، في التطبيقات الأقل أهمية، مثل نظام إمداد المياه البسيط، يمكن تحمل مستويات اهتزاز أعلى قليلاً طالما أنها لا تسبب أي ضرر كبير للصمام أو خط الأنابيب.
تأثير الاهتزاز المفرط
يمكن أن يكون للاهتزاز المفرط في الصمام الكروي عدة عواقب سلبية.
-
تآكل المكونات
يمكن أن تتسبب الاهتزازات في احتكاك مكونات الصمام ببعضها البعض، مما يؤدي إلى زيادة التآكل. على سبيل المثال، قد تتعرض الكرة والمقعد للتآكل المتسارع بسبب الاهتزاز المستمر، مما قد يؤثر على أداء الختم للصمام. مع مرور الوقت، يمكن أن يؤدي ذلك إلى التسرب وانخفاض كفاءة الصمام. بالإضافة إلى ذلك، قد تكون المكونات الداخلية الأخرى، مثل الجذع والتعبئة، عرضة للتآكل أيضًا، مما قد يؤدي إلى إضعاف وظيفة الصمام. -
الأضرار الهيكلية
قد يؤدي التعرض لفترات طويلة للاهتزازات عالية المستوى إلى حدوث تلف هيكلي لجسم الصمام وخط الأنابيب المحيط به. يمكن أن تخلق الاهتزازات تركيزات إجهاد في الصمام، مما يؤدي إلى حدوث تشققات أو كسور في المادة. وهذا لا يمكن أن يؤدي إلى إصلاحات مكلفة فحسب، بل يشكل أيضًا خطرًا على السلامة، خاصة في التطبيقات التي يكون فيها السائل الذي يتم التعامل معه خطيرًا. -
توليد الضوضاء
يمكن أن تولد الاهتزازات ضوضاء، والتي يمكن أن تكون مصدر إزعاج في البيئات الصناعية. يمكن أن تشير الضوضاء المفرطة أيضًا إلى وجود مشكلة في الصمام، مثل تجويف السائل أو الرنين الميكانيكي. علاوة على ذلك، فإن التعرض المستمر للضوضاء عالية المستوى يمكن أن يكون له تأثير سلبي على صحة العمال في المنطقة المجاورة.
حلولنا كمورد للصمامات الكروية
باعتبارنا موردًا للصمامات الكروية، فإننا نقدم مجموعة من الحلول لمعالجة مشكلات الاهتزاز.
-
تصميم صمام عالي الجودة
نقوم بتصميم صماماتنا الكروية مع التركيز على تقليل الاهتزازات. يستخدم مهندسونا عمليات محاكاة متقدمة لديناميكيات الموائع الحسابية (CFD) لتحسين الهندسة الداخلية للصمام، مما يضمن التدفق السلس والصحي للسائل. نحن نستخدم أيضًا مواد عالية الجودة وعمليات تصنيع دقيقة لضمان دقة وموثوقية مكونات الصمام. على سبيل المثال، لديناصمام الكرة الكهربائيةتم تصميمه بمسار تدفق انسيابي لتقليل الاضطراب والاهتزاز. -
التخصيص
نحن نفهم أن التطبيقات المختلفة لها متطلبات مختلفة. ولهذا السبب نقدم حلول الصمامات الكروية المخصصة لتلبية الاحتياجات المحددة لعملائنا. سواء كان الأمر يتعلق بتطبيق الضغط العالي أو درجة الحرارة العالية أو نظام التحكم الدقيق، يمكننا تصميم وتصنيع صمام كروي يمكنه العمل بأقل قدر من الاهتزازات. على سبيل المثال، لديناصمام الكرة السيراميكمناسب للتطبيقات التي تتطلب مقاومة تآكل عالية واهتزاز منخفض. -
دعم التثبيت والصيانة

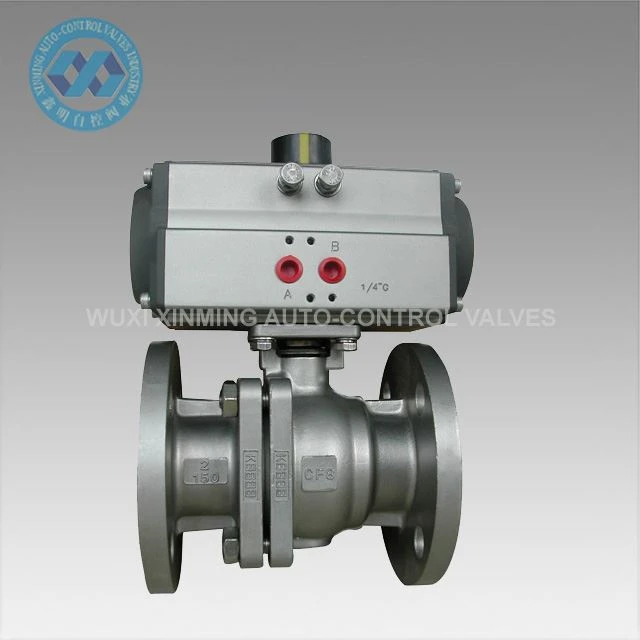

نحن نقدم الدعم الشامل للتركيب والصيانة لعملائنا. يمكن للفنيين لدينا المساعدة في التثبيت الصحيح للصمام الكروي لضمان محاذاته ودعمه بشكل صحيح. كما نقدم أيضًا خدمات الصيانة الدورية، بما في ذلك مراقبة الاهتزازات وتحليلها، لاكتشاف ومعالجة أي مشكلات محتملة قبل أن تصبح مشكلات خطيرة. ملكناصمام كروي من الفولاذ المقاوم للصدأ ذو حوافيأتي مزودًا بإرشادات مفصلة للتركيب والصيانة لمساعدة عملائنا على ضمان أدائه على المدى الطويل.
إذا كنت تبحث عن صمامات كروية عالية الجودة مع مستويات اهتزاز منخفضة لتطبيقك، فسوف نكون سعداء للغاية بمناقشة متطلباتك. يمكن لفريق الخبراء لدينا أن يقدم لك المشورة المهنية والحلول المخصصة. اتصل بنا اليوم لبدء عملية التفاوض على الشراء والعثور على الصمام الكروي المثالي الذي يلبي احتياجاتك.
مراجع
- ANSI/ISA - 75.23 - 2002، "اختبار اهتزاز صمام التحكم"
- API 6D، "مواصفات صمامات خطوط الأنابيب"
- ASME B31.3، "أنابيب المعالجة"
