تعتبر شوط المكبس في صمام الملف اللولبي 24 فولت معلمة مهمة تؤثر بشكل كبير على أداء الصمام ووظيفته. باعتباري موردًا موثوقًا به لصمامات الملف اللولبي 24 فولت، فأنا على دراية جيدة بتعقيدات هذا المكون وتأثيره على التشغيل العام للصمام.
فهم أساسيات صمام الملف اللولبي 24 فولت
صمام الملف اللولبي 24 فولت هو جهاز كهروميكانيكي يتحكم في تدفق السوائل أو الغازات. يتكون من ملف ومكبس وجسم صمام. عند تمرير تيار كهربائي 24 فولت على الملف، فإنه يولد مجال مغناطيسي. يجذب هذا المجال المغناطيسي المكبس، الذي يتحرك بعد ذلك إما لفتح أو إغلاق الصمام، مما يسمح بتدفق الوسط أو يمنعه.
ما هي السكتة الدماغية الغطاس؟
تشير شوط المكبس إلى المسافة التي يقطعها المكبس داخل صمام الملف اللولبي عند تنشيط الملف. يتم قياسه من الوضع المغلق بالكامل إلى الوضع المفتوح بالكامل. طول الشوط هو خاصية تم تصميمها بعناية، ويتم تحديدها وفقًا لمتطلبات تصميم الصمام والتطبيق المحدد المخصص له.
العوامل المؤثرة على السكتة الدماغية الغطاس
تصميم لفائف
يلعب تصميم الملف اللولبي دورًا حاسمًا في تحديد شوط المكبس. يمكن للملف المصمم جيدًا أن يولد مجالًا مغناطيسيًا قويًا وموحدًا. يؤثر عدد اللفات في الملف، ومقياس السلك، ونوع المادة الأساسية على القوة المغناطيسية الناتجة. يمكن للمجال المغناطيسي الأقوى أن يدفع المكبس لمسافة أكبر، مما يؤدي إلى شوط أطول. على سبيل المثال، يمكن للملف الذي يحتوي على عدد أكبر من اللفات ونواة مغناطيسية حديدية عالية الجودة أن يولد مجالًا مغناطيسيًا أكثر قوة، مما يتيح شوطًا أطول للمكبس.
قوة الربيع
تم تجهيز معظم صمامات الملف اللولبي بزنبرك رجوع. الزنبرك مسؤول عن إعادة المكبس إلى موضعه الأصلي عند إلغاء تنشيط الملف. تؤثر صلابة الزنبرك، المعروفة باسم ثابت الزنبرك، على شوط المكبس. يتطلب الزنبرك الأكثر صلابة قوة أكبر من المجال المغناطيسي لضغطه وتحريك المكبس. لذلك، إذا كان الزنبرك قاسيًا جدًا، فقد يحد من شوط المكبس. من ناحية أخرى، قد يتسبب الزنبرك الضعيف جدًا في فتح الصمام أو إغلاقه بسهولة شديدة، مما يؤدي إلى أداء غير متناسق.
تصميم جسم الصمام
يؤثر التصميم الداخلي لجسم الصمام أيضًا على شوط المكبس. يمكن أن يؤثر حجم وشكل الحجرة التي يتحرك فيها المكبس، وكذلك ممرات التدفق، على حركة المكبس. يسمح جسم الصمام ذو التصميم المحسن للغرفة بحركة المكبس بسلاسة وغير مقيدة، مما يزيد من الشوط المتاح إلى الحد الأقصى. بالإضافة إلى ذلك، يمكن لآلية الختم داخل جسم الصمام أن تؤثر على الشوط. إذا كانت الأختام ضيقة للغاية أو غير محاذية، فإنها يمكن أن تخلق مقاومة إضافية، مما يقلل من تأثير المكبس الفعال.
أهمية السكتة الدماغية الغطاس
التحكم في التدفق
تؤثر ضربة المكبس بشكل مباشر على معدل تدفق الوسط عبر الصمام. تسمح السكتة الدماغية الأطول عمومًا بفتحة أكبر في الصمام، مما يؤدي إلى معدل تدفق أعلى. في التطبيقات التي تتطلب التحكم الدقيق في التدفق، كما هو الحال في الأتمتة الصناعية أو المعدات الطبية، يعد شوط المكبس الصحيح أمرًا ضروريًا. على سبيل المثال، في نظام جرعات المواد الكيميائية، يجب معايرة شوط المكبس بدقة لضمان توزيع الكمية الصحيحة من المادة الكيميائية.
وقت الاستجابة
تؤثر شوط المكبس أيضًا على وقت استجابة صمام الملف اللولبي. تعني السكتة الدماغية الأقصر عادةً أن المكبس يمكنه التحرك بسرعة أكبر بين الوضعين المفتوح والمغلق، مما يؤدي إلى وقت استجابة أسرع. في التطبيقات التي تتطلب دورة تشغيل وإيقاف سريعة، كما هو الحال في أنظمة التحكم الهوائية، يمكن أن تؤدي السكتة الدماغية الأقصر إلى تحسين الأداء العام للنظام.
أنواع مختلفة من صمامات الملف اللولبي 24 فولت وأشواط المكبس الخاصة بها
صمامات الملف اللولبي ذات التمثيل المباشر
في صمامات الملف اللولبي ذات الفعل المباشر، يتحكم المكبس بشكل مباشر في تدفق الوسط. عادةً ما يكون لهذه الصمامات شوط مكبس قصير نسبيًا لأن القوة المغناطيسية الناتجة عن الملف تحتاج إلى التغلب على ضغط الوسط مباشرة. تسمح السكتة الدماغية القصيرة بالتشغيل السريع والموثوق، مما يجعلها مناسبة للتطبيقات ذات معدلات التدفق والضغوط المنخفضة إلى المتوسطة.
الطيار - صمامات الملف اللولبي التي تعمل
تستخدم صمامات الملف اللولبي التي يتم تشغيلها بشكل تجريبي صمامًا تجريبيًا صغيرًا للتحكم في تدفق الصمام الرئيسي. عادةً ما يكون للمكبس الموجود في الصمام الذي يعمل بالدليل شوط أطول مقارنة بالصمام الذي يعمل بشكل مباشر. وذلك لأن الصمام الدليلي يخلق فرق ضغط يساعد على تحريك مكبس الصمام الرئيسي. تعتبر الصمامات التي يتم تشغيلها بشكل تجريبي مناسبة للتطبيقات ذات معدلات التدفق والضغوط العالية.
التطبيقات المبنية على شوط المكبس
الأتمتة الصناعية
في الأتمتة الصناعية، يتم استخدام صمامات الملف اللولبي 24V على نطاق واسع للتحكم في تدفق الهواء والماء والسوائل الأخرى. يتم اختيار الصمامات ذات أشواط المكبس المختلفة بناءً على المتطلبات المحددة لعملية الأتمتة. على سبيل المثال، في نظام النقل الذي يستخدم مشغلات هوائية، يمكن استخدام صمام ذو ملف لولبي ذو شوط قصير وزمن استجابة سريع للتحكم في حركة المشغلات بسرعة.
معالجة المياه
في محطات معالجة المياه، يتم استخدام صمامات الملف اللولبي 24 فولت للتحكم في تدفق المياه والمواد الكيميائية والسوائل الأخرى. قد تكون الصمامات ذات أشواط المكبس الأطول مفضلة في التطبيقات التي تتطلب معدلات تدفق كبيرة، كما هو الحال في توزيع المياه المعالجة.
المنتجات ذات الصلة في محفظتنا

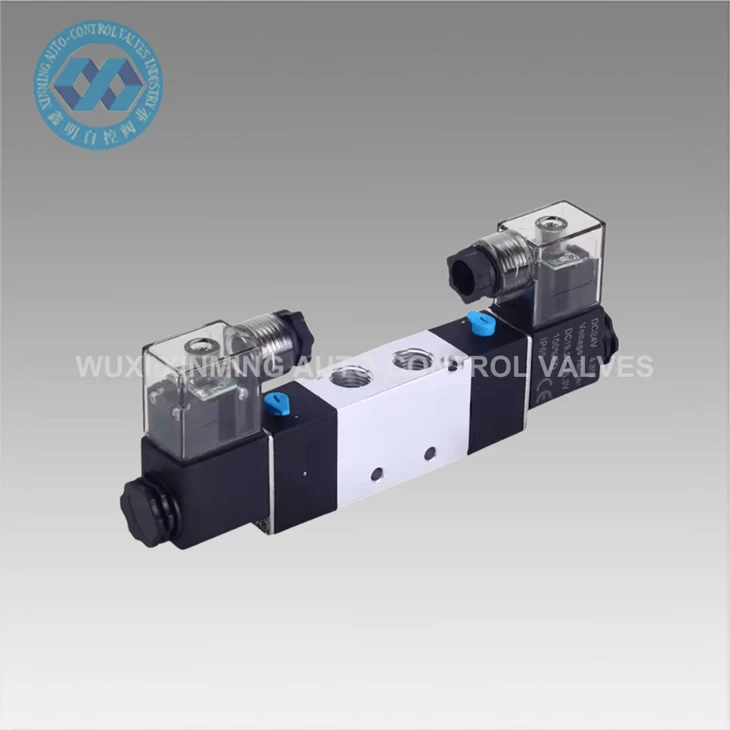

باعتبارنا موردًا لصمامات الملف اللولبي 24V، فإننا نقدم أيضًا مجموعة من المنتجات ذات الصلة. بالنسبة لأولئك الذين قد يحتاجون إلى خيارات جهد مختلفة، لديناصمام الملف اللولبي 220 فولت. ملكناحياة طويلة هوائي صمام الملف اللولبي للتحكم في الهواءتم تصميمه للتشغيل الموثوق به على المدى الطويل في الأنظمة الهوائية. بالإضافة إلى ذلك،صمام الملف اللولبي الهوائي ذو الأداء العالي ذو الموضعين وخمسة اتجاهات مع ملف كهربائييوفر أداءً ممتازًا لتطبيقات التحكم الهوائي المعقدة.
الاتصال للشراء والتشاور
إذا كنت في حاجة إلى صمامات ذات ملف لولبي 24 فولت أو كانت لديك أية أسئلة بخصوص شوط المكبس أو الجوانب الفنية الأخرى، فنحن هنا لمساعدتك. يمكن لفريق الخبراء لدينا تقديم نصائح متعمقة ومساعدتك في اختيار الصمام الأنسب لتطبيقك المحدد. لا تتردد في الاتصال بنا لمزيد من المناقشة وفرص الشراء.
مراجع
- "دليل صمام الملف اللولبي" بقلم بيتر أ. شفايتزر
- "الأجهزة الكهروميكانيكية وتطبيقاتها" بقلم جون إم أورورك
