كمورد لصمامات فراشة WCB ، غالبًا ما أواجه استفسارات بشأن معامل تدفق هذه الصمامات. معامل التدفق ، الذي يشار إليه عادة باسم السيرة الذاتية ، هو معلمة حاسمة في مجال التحكم في السوائل. إنه بمثابة مقياس لقدرة الصمام على تمرير السائل في ظل ظروف محددة. يعد فهم معامل تدفق صمام فراشة WCB أمرًا ضروريًا للمهندسين ومصممي النظام والمستخدمين على حد سواء ، حيث يؤثر بشكل مباشر على أداء وكفاءة أنظمة السوائل.
ما هو معامل التدفق (CV)؟
يتم تعريف CV معامل التدفق على أنه عدد جالون الولايات المتحدة في الدقيقة (GPM) من الماء عند 60 درجة فهرنهايت والذي سيتدفق من خلال صمام مع انخفاض ضغط 1 رطل واحد عبر الصمام. بمعنى آخر ، يحدد قدرة الصمام على السماح للسائل بالمرور. تشير قيمة السيرة الذاتية الأعلى إلى أن الصمام يمكن أن يمر بحجم أكبر من السائل لإسقاط ضغط معين.
بالنسبة لصمام فراشة WCB ، يتأثر معامل التدفق بعدة عوامل. أولاً ، يلعب حجم الصمام دورًا مهمًا. تحتوي الصمامات ذات الحجم الأكبر عمومًا على قيم CV أعلى لأنها توفر مساحة تدفق أكبر. مع زيادة قطر الصمام ، يزداد المساحة المتقاطعة التي يمكن أن يتدفق السائل من خلالها أيضًا ، مما يتيح المزيد من السوائل للمرور لكل وحدة زمنية.
ثانياً ، يؤثر موضع قرص الصمام على معامل التدفق. يعمل صمام فراشة WCB عن طريق تدوير القرص داخل جسم الصمام. عندما يكون القرص مفتوحًا بالكامل ، يوفر الصمام أقل مقاومة للتدفق ، وتكون قيمة السيرة الذاتية في أقصى حد. نظرًا لأنه يتم إغلاق القرص تدريجياً ، يتم تقليل مساحة التدفق ، وتنخفض قيمة السيرة الذاتية وفقًا لذلك.
يؤثر تصميم جسم الصمام والقرص أيضًا على معامل التدفق. يمكن أن تقلل صمامات فراشة WCB المصممة بشكل جيد مع أشكال مبسطة من قيود التدفق والاضطرابات ، مما يؤدي إلى ارتفاع قيم السيرة الذاتية. بالإضافة إلى ذلك ، يمكن أن يكون لمادة مكونات الصمام تأثير غير مباشر على معامل التدفق. على سبيل المثال ، سيكون للصمام ذو الأسطح الداخلية الملساء مقاومة احتكاكية أقل للتدفق ، والتي يمكن أن تسهم في قيمة السيرة الذاتية أعلى نسبيًا.
حساب معامل التدفق لصمام فراشة WCB
يمكن أن يكون حساب معامل التدفق الدقيق لصمام فراشة WCB عملية معقدة. ويتضمن عادة الاختبارات المختبرية في ظل الظروف الخاضعة للرقابة. عادةً ما يجري الشركات المصنعة اختبارات على صماماتها لتحديد قيم السيرة الذاتية لأحجام الصمامات المختلفة ومواضع القرص. ثم يتم توفير هذه القيم في الوثائق الفنية للصمام.
في بعض الحالات ، يمكن استخدام الصيغ التجريبية لتقدير معامل التدفق. تعتمد صيغة واحدة شائعة لتقدير السيرة الذاتية لصمام الفراشة على حجم الصمام وانخفاض الضغط عبر الصمام. ومع ذلك ، فإن هذه الصيغ هي تقريبية وقد لا تكون دقيقة مثل نتائج الاختبار الفعلية.
يتم إعطاء العلاقة العامة بين معدل التدفق (Q) ، وانخفاض الضغط (ΔP) ، ومعامل التدفق (CV) بالمعادلة التالية:
[q = cv \ sqrt {\ frac {\ delta p} {sg}}]
عندما يكون Q هو معدل التدفق في GPM ، فإن ΔP هو انخفاض الضغط عبر الصمام في PSI ، و SG هو الثقل المحدد للسائل. للماء عند 60 درجة فهرنهايت ، SG = 1.
أهمية معامل التدفق في تصميم النظام
عند تصميم نظام السوائل الذي يتضمن صمام فراشة WCB ، فإن معامل التدفق هو اعتبار رئيسي. يساعد المهندسين على تحديد حجم الصمام المناسب لتطبيق معين. إذا كانت قيمة السيرة الذاتية للصمام المحدد منخفضة للغاية ، فقد لا يكون الصمام قادرًا على التعامل مع معدل التدفق المطلوب ، مما يؤدي إلى انخفاض الضغط المفرط وتقليل كفاءة النظام. من ناحية أخرى ، إذا كانت قيمة السيرة الذاتية مرتفعة للغاية ، فقد يكون الصمام كبيرًا ، مما قد يؤدي إلى ارتفاع تكاليف ومشكلات تشغيلية محتملة.
على سبيل المثال ، في نظام توزيع المياه ، تعد المعرفة الدقيقة لمعامل التدفق ضرورية لضمان تسليم الكمية المناسبة من الماء إلى أجزاء مختلفة من النظام. في مصنع المعالجة الكيميائية ، يعد معامل التدفق لصمام فراشة WCB أمرًا ضروريًا للسيطرة على تدفق المواد الكيميائية المختلفة ، والحفاظ على ظروف التفاعل المناسبة ، وضمان سلامة العملية.
التطبيقات ودور معامل التدفق
تستخدم صمامات Butterfly WCB على نطاق واسع في مختلف الصناعات ، بما في ذلك معالجة المياه ، والنفط والغاز ، والمعالجة الكيميائية ، وأنظمة HVAC. في كل من هذه التطبيقات ، يلعب معامل التدفق دورًا حيويًا.
في محطات معالجة المياه ، يتم استخدام صمامات فراشة WCB للتحكم في تدفق الماء أثناء عمليات معالجة مختلفة. يساعد معامل التدفق في تنظيم معدل التدفق لضمان معالجة المياه بفعالية. على سبيل المثال ، أثناء عملية الترشيح ، يتم تعديل قيمة السيرة الذاتية للصمام للحفاظ على معدل تدفق ثابت من خلال المرشحات ، أو منع الترشيح.
في صناعة النفط والغاز ، يتم استخدام هذه الصمامات في خطوط الأنابيب للتحكم في تدفق النفط الخام والغاز الطبيعي والمنتجات المكررة. يعد معامل التدفق أمرًا ضروريًا لتحسين تدفق هذه السوائل ، وتقليل فقدان الضغط ، وضمان التشغيل الآمن والفعال لنظام خط الأنابيب.
في نباتات المعالجة الكيميائية ، يتم استخدام صمامات فراشة WCB للتعامل مع مجموعة واسعة من المواد الكيميائية. يتم استخدام معامل التدفق للتحكم في الكمية الدقيقة من المواد الكيميائية التي يتم إضافتها إلى التفاعلات ، مما يضمن جودة واتساق المنتجات النهائية.
المنتجات ذات الصلة وأهميتها

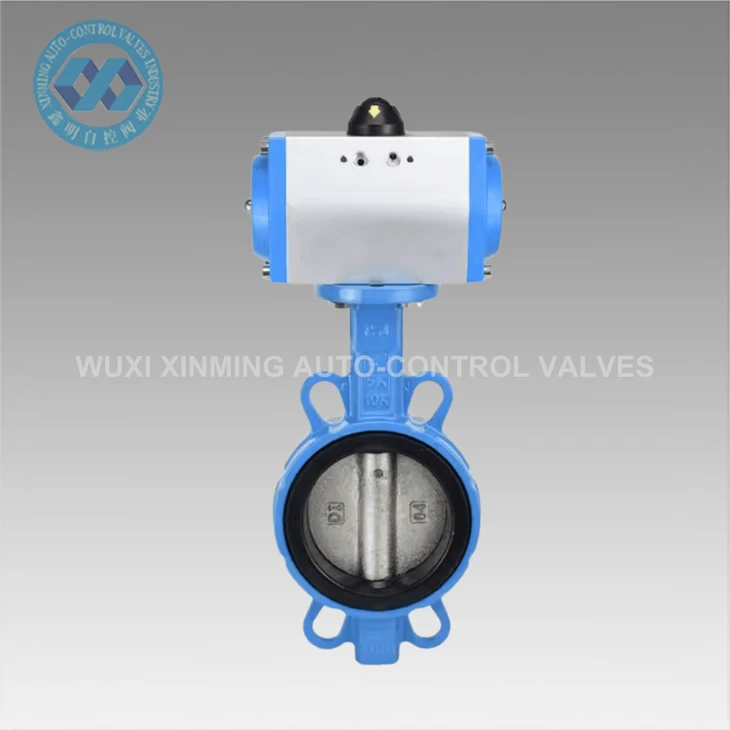

كمورد ، نقدم أيضًا مجموعة من المنتجات ذات الصلة مثلالفولاذ المقاوم للصدأ SS304 316L صمام الفراشة الفراشة الهوائية. هذه الصمامات مصنوعة من الفولاذ المقاوم للصدأ عالية الجودة ، والتي توفر مقاومة تآكل ممتازة. يسمح التشغيل الهوائي بالتحكم الدقيق في موضع قرص الصمام ، والذي يؤثر بدوره على معامل التدفق. عن طريق ضبط الضغط الهوائي ، يمكن فتح الصمام أو إغلاقه لتحقيق معدل التدفق المطلوب.
الصمام الفراشة الهوائي: مكون مفتاح لأداء النظام الهوائي الأمثلهو منتج مهم آخر في محفظتنا. تشتهر صمامات الفراشة الهوائية بأوقات الاستجابة السريعة والتشغيل الموثوق بها. في النظام الهوائي ، يعد معامل التدفق لهذه الصمامات أمرًا ضروريًا للحفاظ على التوازن المناسب للهواء أو الغازات الأخرى ، مما يضمن تشغيل النظام بالكامل.

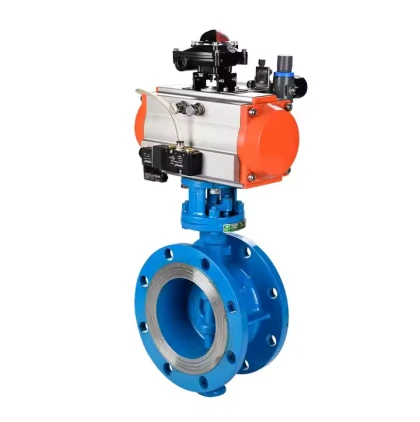

ملكناصمام الفراشة الصحية الهوائية مع انخفاض معدل التسربتم تصميمه خصيصًا للتطبيقات التي تكون فيها النظافة ذات أهمية قصوى ، كما هو الحال في صناعة الأغذية والمشروبات والتصنيع الصيدلاني. يضمن معدل التسرب المنخفض أنه لا يوجد تلوث للسائل الذي يتم التعامل معه. تتم معايرة معامل تدفق هذه الصمامات بعناية لتلبية متطلبات التدفق المحددة لهذه الصناعات مع الحفاظ على مستويات عالية من النظافة.
خاتمة
في الختام ، فإن معامل تدفق صمام فراشة WCB هو معلمة أساسية تؤثر بشكل كبير على أداء أنظمة السوائل. يتأثر بعوامل مثل حجم الصمام وموضع القرص وتصميم الصمام. يعد فهم معامل التدفق أمرًا ضروريًا لاختيار الصمام المناسب وتصميم النظام.
كمورد لصمامات فراشة WCB والمنتجات ذات الصلة ، نحن ملتزمون بتزويد صمامات عالية الجودة ببيانات دقيقة معامل التدفق. تم تصميم منتجاتنا لتلبية الاحتياجات المتنوعة للصناعات المختلفة ، مما يضمن الأداء الأمثل والكفاءة.
إذا كنت بحاجة إلى صمامات فراشة WCB أو أي من منتجاتنا ذات الصلة ، فنحن نشجعك على الاتصال بنا للمشتريات والمزيد من المناقشات الفنية. لدينا فريق من الخبراء الذين يمكنهم مساعدتك في اختيار الصمام المناسب لتطبيقك المحدد ، مع مراعاة معامل التدفق والعوامل المهمة الأخرى.
