يعد معامل التدفق ، الذي يُشار إليه غالبًا باسم السيرة الذاتية ، معلمة حاسمة عندما يتعلق الأمر بفهم أداء صمام الكرة الهوائي. كمورد رائد لصمامات الكرة الهوائية ، شاهدت بشكل مباشر أهمية هذا المعامل في مختلف التطبيقات الصناعية. في منشور المدونة هذا ، سوف أتعمق في معامل تدفق صمام الكرة الهوائي ، ولماذا يهم ، وكيف يؤثر على وظائف هذه الصمامات.
ما هو معامل التدفق (CV)؟
معامل التدفق (CV) هو قياس يشير إلى كمية الماء (في غالون الولايات المتحدة في الدقيقة) عند 60 درجة فهرنهايت يتدفق عبر صمام مفتوح بالكامل مع انخفاض ضغط 1 رطل عبر الرطل عبر الصمام. بعبارات أبسط ، إنها طريقة لقياس قدرة الصمام للسماح للسائل بالمرور عبره. يعني قيمة السيرة الذاتية الأعلى أن الصمام يمكنه التعامل مع معدل تدفق أكبر مع انخفاض ضغط أقل ، في حين تشير قيمة CV أقل إلى صمام أكثر تقييدًا.
لنأخذ مثالًا عمليًا لتوضيح هذا المفهوم. تخيل أن لديك اثنين من صمامات الكرة الهوائية ، الصمام A و Valve B. Valve A لديه سيرة ذاتية 10 ، والصمام B لديه CV من 20. إذا قمت بتطبيق انخفاض الضغط نفسه على كلا الصمامين ، فإن الصمام B سوف يسمح مرتين بالماء بالتدفق من خلاله مقارنة الصمام A. وذلك لأن Valve B له معامل تدفق أعلى ، ويقدم مقاومة أقل لتدفق السوائل.
لماذا معامل التدفق مهم؟
معامل التدفق هو عامل حاسم في اختيار الصمام لعدة أسباب. أولاً ، يساعد المهندسين والمصممين على تحديد حجم الصمام المناسب لتطبيق معين. إذا كان معامل تدفق الصمام منخفضًا جدًا بالنسبة لمعدل التدفق المطلوب ، فقد يؤدي ذلك إلى انخفاض الضغط المفرط ، وزيادة استهلاك الطاقة ، والأضرار المحتملة للصمام والمكونات الأخرى في النظام. من ناحية أخرى ، إذا كان معامل التدفق مرتفعًا جدًا ، فقد يكون الصمام كبيرًا ، مما يؤدي إلى تكاليف غير ضرورية وعدم كفاءة التشغيل.
ثانياً ، يؤثر معامل التدفق على أداء التحكم في الصمام. في التطبيقات التي يلزم التحكم الدقيق في التدفق ، كما هو الحال في المعالجة الكيميائية أو محطات معالجة المياه ، يكون الصمام مع معامل التدفق الصحيح ضروريًا. يمكن أن يوفر الصمام ذو قيمة السيرة الذاتية المتطابقة جيدًا تحكمًا دقيقًا ومستقرًا في التدفق ، مما يضمن أن العملية تعمل بسلاسة وكفاءة.
أخيرًا ، يعد معامل التدفق مهمًا أيضًا لتصميم النظام وتحسينه. من خلال فهم خصائص تدفق الصمامات المختلفة ، يمكن للمهندسين تصميم أنظمة الأنابيب التي تقلل من فقدان الضغط وزيادة كفاءة النظام بشكل عام. هذا يمكن أن يؤدي إلى وفورات كبيرة في التكاليف من حيث استهلاك الطاقة وصيانتها.
العوامل التي تؤثر على معامل تدفق صمام الكرة الهوائي
يمكن أن تؤثر عدة عوامل على معامل تدفق صمام الكرة الهوائي. أحد أهم العوامل هو حجم الصمام. بشكل عام ، فإن الصمامات الكبيرة لها معاملات تدفق أعلى لأنها توفر مساحة مستعرضة أكبر لتدفق السوائل. ومع ذلك ، من المهم أن نلاحظ أن العلاقة بين حجم الصمام ومعامل التدفق ليست خطية دائمًا. يمكن أن تؤثر العوامل الأخرى ، مثل تصميم الصمام ، ونوع الكرة (المنفذ الكامل أو المنفذ المخفض) ، ومواد المقعد ، أيضًا على معامل التدفق.
يلعب تصميم الصمام دورًا حاسمًا في تحديد معامل التدفق. على سبيل المثال ، يحتوي صمام كرة المنفذ الكامل على مسار تدفق أكبر مقارنة بصمام كرة المنفذ المنخفض ، مما يؤدي إلى ارتفاع معامل التدفق. يمكن أن يؤثر شكل الكرة والممرات الداخلية للصمام على خصائص التدفق. تميل الصمامات ذات الأسطح الداخلية الناعمة والبسيطة إلى مقاومة تدفق أقل ومعاملات تدفق أعلى.
يمكن أن يؤثر نوع مادة المقعد المستخدمة في الصمام أيضًا على معامل التدفق. يمكن أن توفر المقاعد الناعمة ، مثل تلك المصنوعة من المطاط أو Teflon ، ختمًا ضيقًا ولكنه قد تقدم أيضًا بعض مقاومة التدفق. المقاعد الصلبة ، من ناحية أخرى ، توفر مقاومة تدفق أقل ولكن قد تتطلب تصنيعًا أكثر دقة لضمان ختم مناسب.
حساب معامل التدفق
يمكن أن يكون حساب معامل التدفق لصمام الكرة الهوائي عملية معقدة ، حيث يتضمن النظر في عدة عوامل مثل حجم الصمام والتصميم وظروف التشغيل. ومع ذلك ، هناك بعض الطرق والمعادلات القياسية التي يمكن استخدامها لتقدير قيمة السيرة الذاتية.
واحدة من أكثر الطرق شيوعًا هي استخدام بيانات الشركة المصنعة. توفر معظم الشركات المصنعة للصمامات قيم السيرة الذاتية لصماماتها استنادًا إلى إجراءات الاختبار الموحدة. يمكن العثور على هذه القيم في المواصفات الفنية للصمام أو الكتالوجات. من المهم أن نلاحظ أن هذه القيم تعتمد عادةً على الظروف المثالية وقد تحتاج إلى تعديلها لظروف التشغيل الفعلية.
طريقة أخرى هي استخدام المعادلات التجريبية. هناك العديد من المعادلات المتاحة في الأدبيات التي يمكن استخدامها لحساب معامل التدفق بناءً على هندسة الصمام وظروف التشغيل. تأخذ هذه المعادلات في الاعتبار عوامل مثل حجم الصمام ، وانخفاض الضغط عبر الصمام ، وخصائص السوائل. ومع ذلك ، قد يكون لهذه المعادلات قيود وقد لا تكون دقيقة لجميع أنواع الصمامات وظروف التشغيل.
معامل التدفق واختيار الصمام
عند اختيار صمام الكرة الهوائي لتطبيق معين ، من الضروري النظر في معامل التدفق. الخطوة الأولى هي تحديد معدل التدفق المطلوب وانخفاض الضغط المسموح به للنظام. بمجرد معروفة هذه المعلمات ، يمكنك استخدام بيانات الشركة المصنعة أو المعادلات التجريبية لتحديد صمام ذي قيمة سيرة ذاتية مناسبة.
من المهم أيضًا النظر في عوامل أخرى مثل تصنيف ضغط الصمام وتصنيف درجة الحرارة وتوافق المواد. يمكن أن تؤثر هذه العوامل على أداء الصمام والمتانة في التطبيق المحدد. على سبيل المثال ، إذا كان التطبيق يتضمن نسخًا عاليًا للضغط أو السوائل ذات درجة الحرارة العالية ، فستحتاج إلى تحديد صمام مع ضغط مناسب ودرجة حرارة.

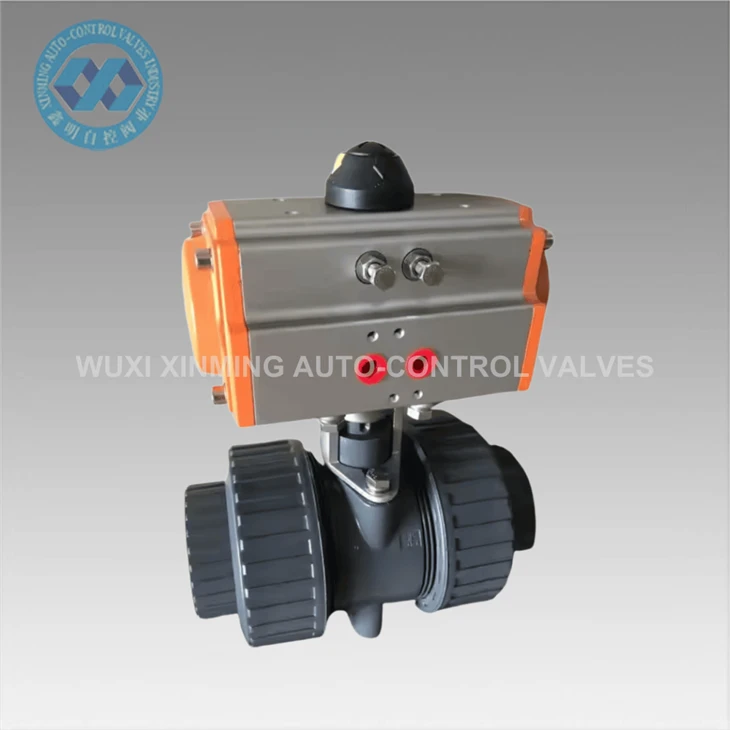

بصفتنا مورد صمام الكرة الهوائي ، فإننا نقدم مجموعة واسعة من الصمامات ذات معاملات التدفق المختلفة لتلبية الاحتياجات المتنوعة لعملائنا. ملكناصمام كرة PVC مزدوج الاتحاد مع محرك هوائي مزدوج التمثيلهو خيار شائع للتطبيقات التي تتطلب مقاومة التآكل والتحكم في التدفق الموثوق. يحتوي على معامل تدفق عالي ، مما يتيح تدفق السوائل الفعال حتى في الأنظمة واسعة النطاق.
ملكناالمحرك الهوائي صمام كرة شفة الفولاذ المقاوم للصدأهو خيار ممتاز آخر للتطبيقات التي تكون فيها المتانة ومقاومة الضغط العالي ضرورية. إنه يتميز بتصميم قوي ومعامل تدفق عالي ، مما يجعله مناسبًا لمجموعة متنوعة من التطبيقات الصناعية.
للتطبيقات التي تتطلب التحكم في التدفق ثلاثي الاتجاه ، لدينامهوودية صمام كرة مقاوم للصدأ ثلاثية الفولاذ المفعولهو الخيار الأعلى. يوفر التحكم الدقيق في التدفق ومعامل التدفق العالي ، مما يضمن تشغيل فعال في أنظمة الأنابيب المعقدة.
خاتمة
في الختام ، يعد معامل التدفق معلمة حيوية عندما يتعلق الأمر بفهم أداء صمام الكرة الهوائي. يلعب دورًا حاسمًا في اختيار الصمام وتصميم النظام والتحكم في التدفق. من خلال فهم العوامل التي تؤثر على معامل التدفق وكيفية حسابه ، يمكن للمهندسين والمصممين اتخاذ قرارات مستنيرة عند اختيار صمام لتطبيق معين.
بصفتنا مورد صمام الكرة الهوائي ، نحن ملتزمون بتزويد عملائنا بصمامات عالية الجودة تقدم أداءً ممتازًا للتدفق. إذا كان لديك أي أسئلة حول معامل التدفق أو تحتاج إلى مساعدة في اختيار الصمام المناسب لتطبيقك ، فالرجاء عدم التردد في الاتصال بنا. لدينا فريق من المهندسين ذوي الخبرة الذين يمكنهم تزويدك بمشورة الخبراء والتوجيه. دعنا نعمل معًا لضمان عمل نظامك بكفاءة وموثوقة.
مراجع
- Crane Co. ، "تدفق السوائل من خلال الصمامات والتجهيزات والأنابيب" ، الورقة الفنية رقم 410.
- ASME B16.34 ، "الصمامات - مطلة ، خيوط ، ونهاية اللحام."
- ISO 5167 ، "قياس تدفق السوائل عن طريق لوحات الفتحة والفوهات وأنابيب Venturi التي تم إدخالها في قنوات مقطع دائرية تعمل بالكامل."
