ما هو الفرق بين نوع العروة والرقاقة - نوع صمام الفراشة؟

عندما يتعلق الأمر بأنظمة التحكم في السوائل ، فإن صمامات الفراشة هي خيار شائع بسبب بساطتها وفعاليتها وفعاليتها وتشغيلها الفعالة. نوعان شائعان من صمامات الفراشة هما النوع من النوع والرقاقة. بصفتي مورد صمام فراشة العروة ، كان لدي خبرة واسعة مع كلا النوعين وفهم اختلافاتهم ومزاياها والتطبيقات. في هذه المدونة ، سوف أتعمق في التباينات الرئيسية بين صمامات Lug - Type و Wefer - Type Butterfly لمساعدتك في اتخاذ قرار مستنير لاحتياجاتك المحددة.

التصميم الهيكلي

يكمن الفرق الأكثر وضوحًا بين Lug - Type و Wefer - Type Butterfly Valves في تصميمها الهيكلي. تم تصميم صمام الفراشة من نوع الرقاقة ليتم تثبيته بين اثنين من الشفرين. له بنية بسيطة نسبيًا ، مع جسم رفيع يناسب بشكل مريح بين شفة خط الأنابيب. يتم وضع الصمام في مكانه من البراغي التي تمر عبر الشفاه على كلا الجانبين ، والتي تضغط جسم الصمام بينهما. يجعل هذا التصميم صمامات من الويفر - اكتب مضغوطة وخفيفة الوزن ، وهو مثالي للتطبيقات التي تكون فيها المساحة محدودة.

من ناحية أخرى ، يتميز صمام الفراشة بعناية من نوع العروات الملولبة حول محيطها. هذه العروات لها ثقوب يمكن من خلالها إدراج البراغي. على عكس صمامات النوع - اكتب ، يمكن تثبيت صمامات النوع - في خط أنابيب دون الحاجة إلى تثبيط الشفاه المجاورة معًا. يمكن أن يتم تثبيت كل طرف من الصمام بشكل مستقل إلى شفة ، مما يسمح بسهولة عزل أقسام خط الأنابيب. يعد هذا مفيدًا بشكل خاص في الأنظمة التي يلزم صيانة المكونات أو استبدالها ، حيث يمكن إيقاف تشغيل جانب من خط الأنابيب بينما يظل الآخر يعمل.

التثبيت والصيانة

يختلف تثبيت صمامات الفراشة والوقاء - النوع بشكل كبير أيضًا. تتطلب صمامات النوع - النوع محاذاة دقيقة من الشفاه على جانبي الصمام. نظرًا لأنهم يعتمدون على الضغط بين الشفاه من أجل الختم ، فإن أي اختلال يمكن أن يؤدي إلى تسرب. يتضمن التثبيت عادة إدخال الصمام بين الشفاه وتشديد البراغي بالتساوي لضمان ختم مناسب. ومع ذلك ، يمكن أن تكون هذه العملية صعبة ، خاصة في خطوط أنابيب القطر الكبيرة حيث من الصعب تحقيق المحاذاة المثالية.

في المقابل ، تقدم صمامات الكتابة مزيدًا من المرونة أثناء التثبيت. تتيح العروات الملولبة اتصالًا مستقلًا بكل شفة ، مما يقلل من الحاجة إلى محاذاة دقيقة بين الشفرين. هذا يجعل التثبيت أسرع وأسهل ، خاصة في مشاريع أو أنظمة التعديل التحديثي حيث لا تكون شفاه خطوط الأنابيب في محاذاة مثالية. علاوة على ذلك ، عندما يتعلق الأمر بالصيانة ، تألق صمامات الكتابة. إذا كان هناك حاجة إلى خدمة قسم من خط الأنابيب ، فيمكن إزالة البراغي على جانب واحد من صمام الكتابة ، معزل هذا القسم دون التأثير على بقية النظام. هذا غير ممكن مع صمامات النوع - التي تتطلب إغلاق خط الأنابيب بأكمله للصيانة.

أداء الختم

تم تصميم كل من صمامات Lug - Type و Wefer - نوع الفراشة لتوفير ختم فعال. ومع ذلك ، يمكن أن تختلف آليات الختم وأدائها حسب التطبيق. الصمامات ذات النوعية تعتمد على الضغط بين الشفاه لإنشاء ختم. يتم ضغط مقعد المرنة في الصمام ضد القرص ، مما يمنع تسرب السوائل. في التطبيقات ذات الضغط ودرجة الحرارة المنخفضة إلى المتوسطة ، يمكن أن توفر صمامات النوع - من النوع ختم موثوق به. ومع ذلك ، في بيئات درجة الحرارة العالية أو عالية ، قد يتعرض ختم الضغط للخطر ، مما يؤدي إلى تسرب.

Lug - اكتب الصمامات ، من ناحية أخرى ، غالبًا ما يكون لها آلية ختم أكثر قوة. يتيح الاتصال المستقل لكل شفة التحكم بشكل أفضل في ضغط مقعد الصمام. بالإضافة إلى ذلك ، تم تصميم العديد من صمامات الكتابة مع أقراص إزاحة مزدوجة أو ثلاثية أو ثلاثية ، والتي توفر ختمًا أكثر إحكاما عن طريق تقليل الاحتكاك بين القرص والمقعد أثناء العملية. هذا يجعل صمامات الكتابة - اكتب أكثر ملاءمة للتطبيقات عالية الضغط ودرجة الحرارة العالية ، وكذلك التطبيقات التي يلزم تسرب الصفر.

التطبيقات

غالبًا ما يعتمد الاختيار بين Lug - Type و Wefer - Type Butterfly Valve على التطبيق المحدد. تُستخدم صمامات النوع - عادة في التطبيقات التي تكون فيها التكلفة والمساحة اعتبارات رئيسية. يتم استخدامها على نطاق واسع في محطات معالجة المياه ، وأنظمة HVAC ، وخطوط الأنابيب الصناعية العامة للسيطرة على السوائل المنخفضة إلى المتوسطة. تصميمها المدمج والتكلفة المنخفضة نسبيًا يجعلها خيارًا جذابًا للمشاريع الكبيرة التي تتطلب فيها صمامات متعددة.

LUG - TYPE ، من ناحية أخرى ، تفضل في التطبيقات التي تكون فيها العزلة والصيانة أمرًا بالغ الأهمية. يتم استخدامها بشكل شائع في مصانع المعالجة الكيميائية وخطوط أنابيب النفط والغاز ومرافق توليد الطاقة. في هذه الصناعات ، تعد القدرة على عزل أقسام خط الأنابيب للصيانة أو إغلاق الطوارئ ضرورية. تُستخدم صمامات الكتابة - أيضًا في التطبيقات التي قد يكون فيها خط الأنابيب خاضعًا للاهتزاز أو الحركة ، حيث يوفر تركيبها المستقل استقرارًا أفضل.

توصيات المنتج

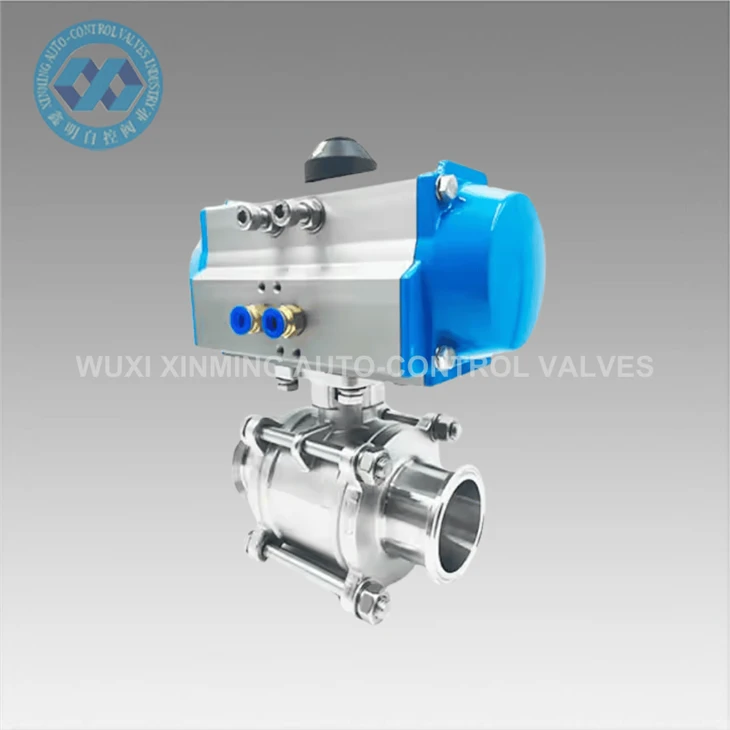

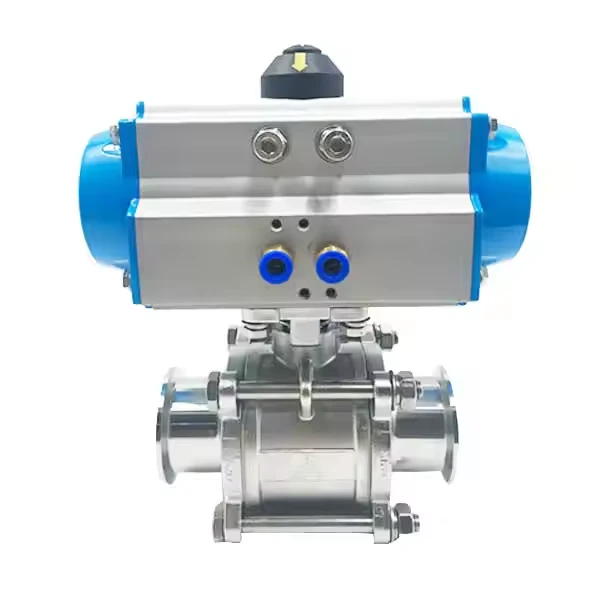

إذا كنت في السوق للحصول على صمام فراشة ، أود أن أوصي ببعض منتجاتنا ذات الصلة. ملكناصحة الفولاذ المقاوم للصدأ 304 صمام الكرةهو خيار رائع للتطبيقات التي تكون فيها مقاومة النظافة والتآكل مهمة. وهي مصنوعة من الفولاذ المقاوم للصدأ عالية الجودة ، مما يضمن المتانة والأداء الطويل على المدى.

للتطبيقات التي تتطلب التحكم الآلي ، لديناصمام الفراشة الصحية الهوائيةهو خيار ممتاز. إنه يتميز بمشغل إهليمي يسمح بالتحكم الدقيق والموثوق في الصمام ، مما يجعله مناسبًا للاستخدام في معالجة الأغذية والمشروبات ، والتصنيع الصيدلاني ، والتطبيقات الصحية الأخرى.

إذا كنت بحاجة إلى صمام لتطبيقات ارتفاع درجة الحرارة وارتفاع درجة الحرارة ، لدينامتين وموثوق بهواني مسيطر مزدوج صمام الفراشةهو الخيار المثالي. يوفر تصميمه المزدوج غريب الأطوار ختمًا ضيقًا ويقلل من التآكل على مكونات الصمام ، مما يضمن الأداء على المدى الطويل في البيئات الصعبة.

خاتمة

في الختام ، يعتمد الاختيار بين نوع العروة والرقاقة - نوع صمام الفراشة على عدة عوامل ، بما في ذلك متطلبات التثبيت وأداء الختم والتطبيق. الصمامات ذات النوعية مناسبة للتكلفة - حساسة ومساحة - تطبيقات مقيدة ، في حين أن صمامات النوع - النوع أكثر ملاءمة للتطبيقات التي تكون فيها العزلة والصيانة أمرًا بالغ الأهمية. بصفتنا مورد صمام فراشة العروة ، لدينا الخبرة والخبرة لمساعدتك في اختيار الصمام المناسب لتلبية احتياجاتك المحددة. سواء كنت تبحث عن صمام لمشروع صغير الحجم أو تطبيق صناعي واسع النطاق ، يمكننا تزويدك بمنتجات عالية الجودة وخدمة عملاء ممتازة.

إذا كنت مهتمًا بمعرفة المزيد عن منتجاتنا أو تحتاج إلى مساعدة في اختيار الصمام المناسب لتطبيقك ، فالرجاء عدم التردد في الاتصال بنا للمشتريات والتفاوض. نتطلع إلى العمل معك لتلبية احتياجات التحكم في السوائل.
