كمورد محنك لصمامات الفراشة ، شاهدت مباشرة الدور الحاسم الذي تلعبه هذه الصمامات في مختلف التطبيقات الصناعية. أحد الجوانب الأكثر أهمية في صمام الفراشة هو طريقة الختم ، والتي تؤثر بشكل مباشر على أدائها وموثوقيتها وطول العمر. في منشور المدونة هذا ، سوف أتعمق في أساليب الختم المختلفة لصمامات الفراشة ، ومزاياه ، وتطبيقاتها ، لمساعدتك في اتخاذ قرار مستنير عند اختيار الصمام المناسب لاحتياجاتك.
مقاعد مرنة
الجلوس المرنة هي واحدة من أكثر طرق الختم شيوعًا المستخدمة في صمامات الفراشة. إنه ينطوي على استخدام مادة مرنة ، مثل المطاط أو EPDM ، لإنشاء ختم ضيق بين قرص الصمام وجسم الصمام. عادةً ما يتم تشكيل المقعد المرن على جسم الصمام أو القرص ، مما يوفر سطح ختم مرن ودائم.
واحدة من المزايا الأساسية للجلوس المرن هو أدائها الممتاز لختم. يمكن أن تتوافق المادة المرنة مع المخالفات السطحية لقرص الصمام والجسم ، مما يضمن وجود ختم ضيق حتى في ظل ظروف الضغط المنخفض. وهذا يجعل صمامات الفراشة ذات الجمع المرن مثالية للتطبيقات التي يلزم إغلاق خفيفة الفقاعات ، كما هو الحال في محطات معالجة المياه وأنظمة HVAC ومعالجة الأغذية والمشروبات.
ميزة أخرى للجلوس المرن هي مقاومتها للتآكل والتآكل. يمكن للمواد المرنة أن تحمي جسم الصمام والقرص من آثار المواد الكيميائية القاسية والأحماض والمواد التآكل الأخرى ، مما يمتد إلى عمر خدمة الصمام. بالإضافة إلى ذلك ، يمكن للمقعد المرن أن يمتص تأثير الجزيئات والحطام في السائل ، مما يقلل من خطر تلف مكونات الصمام.
ومع ذلك ، فإن صمامات الفراشة مرنة المقعد لها أيضا بعض القيود. قد لا تكون المادة المرنة مناسبة للتطبيقات ذات درجة الحرارة العالية أو عالية الضغط ، لأنها يمكن أن تحلل أو تفقد مرونتها في ظل الظروف القاسية. بالإضافة إلى ذلك ، قد يكون المقعد المرن عرضة للدموع مع مرور الوقت ، وخاصة في التطبيقات التي يتم فيها فتح الصمام وإغلاقه بشكل متكرر.
الجلوس المعدني
الجلوس المعدني هو طريقة ختم شائعة أخرى تستخدم في صمامات الفراشة. إنه ينطوي على استخدام اتصال معدني إلى معدن بين قرص الصمام وجسم الصمام لإنشاء ختم. عادةً ما يتم تصنيع المقعد المعدني أو اللحام على جسم الصمام أو القرص ، مما يوفر سطح ختم صلب ودائم.
واحدة من المزايا الأساسية للجلوس المعدني هي قدرتها على تحمل درجات الحرارة والضغوط العالية. يمكن أن تحافظ المادة المعدنية على سلامتها وختمها حتى في ظل الظروف القاسية ، مما يجعل صمامات الفراشة ذات الجمع المعدني مثاليًا للتطبيقات في صناعات النفط والغاز ، وتوليد الطاقة ، وصناعات المعالجة الكيميائية.
ميزة أخرى للجلوس المعدني هي مقاومته للبلى. يمكن للمقعد المعدني تحمل تأثير الجزيئات والحطام في السائل ، مما يقلل من خطر تلف مكونات الصمام. بالإضافة إلى ذلك ، يمكن إصلاح المقعد المعدني أو استبداله بسهولة إذا أصبح تالفًا ، مما يطيل عمر خدمة الصمام.
ومع ذلك ، فإن صمامات الفراشة المقعد المعدنية لها أيضًا بعض القيود. قد لا يوفر التلامس المعدني إلى المعدن إغلاقًا خفيفًا ، خاصة في التطبيقات التي يلزم وجود مستوى عالٍ من أداء الختم. بالإضافة إلى ذلك ، قد يكون المقعد المعدني عرضة للتآكل والأكسدة ، خاصة في التطبيقات التي يتعرض فيها الصمام للمواد الكيميائية القاسية أو المواد المسببة للتآكل.
مقاعد غريبة الأطوار
الجلوس غريب الأطوار غريب الأطوار هو تباين في طريقة الجلوس المعدنية التي توفر أداء ختم محسّن وتقليل البلى. وهو ينطوي على استخدام اثنين من غرابة الأطوار في تصميم الصمام: واحد في العمود والآخر في القرص. تتسبب غريب الأطوار في تدوير قرص الصمام خارج المركز أثناء فتحه وإغلاقه ، مما يقلل من الاحتكاك بين القرص والمقعد وتقليل التآكل على أسطح الختم.
واحدة من المزايا الأساسية للجلوس غريب الأطوار هو قدرتها على توفير ختم ضيق مع الحد الأدنى من عزم الدوران. يسمح التصميم غريب الأطوار لقرص الصمام بالانسحاب من المقعد بسرعة عند فتحه ، مما يقلل من الاحتكاك وارتداء الأسطح الختم. وهذا يجعل صمامات الفراشة المزدوجة غريبة الأطوار مثالية للتطبيقات حيث يلزم وجود عزم دوران منخفض التشغيل ، كما هو الحال في أنابيب القطر الكبيرة وأنظمة الضغط العالي.
ميزة أخرى للجلوس غريب الأطوار هي مقاومتها للبلى. يقلل التصميم غريب الأطوار من الاتصال بين القرص والمقعد ، مما يقلل من التآكل على أسطح الختم ويمتد عمر خدمة الصمام. بالإضافة إلى ذلك ، يمكن للتصميم غريب الأطوار أن يعوض أي اختلال بين قرص الصمام والمقعد ، مما يضمن حدوث ختم ثابت وموثوق به.
ومع ذلك ، فإن صمامات الفراشة غريب الأطوار مزدوجة لديها أيضا بعض القيود. قد لا يكون التصميم غريب الأطوار مناسبًا للتطبيقات التي يلزم إغلاق الفقاعات ، حيث قد لا يوفر التلامس المعدني إلى المعدن ختمًا مثاليًا. بالإضافة إلى ذلك ، قد يكون التصميم المزدوج غريب الأطوار أكثر تعقيدًا ومكلفة من طرق الختم الأخرى ، مما يتطلب تقنيات التصنيع والتركيب المتخصصة.
جلوس غريب الأطوار الثلاثي
الجلوس الثلاثي غريب الأطوار هو طريقة الختم الأكثر تقدما المستخدمة في صمامات الفراشة. إنه ينطوي على استخدام ثلاث غرابة في تصميم الصمام: واحد في العمود ، وواحد في القرص ، وواحد في المقعد. تتسبب غريب الأطوار في تدوير قرص الصمام خارج المركز أثناء فتحه ويغلق ، مما يخلق إجراءً يشبه الكاميرا يضمن ختمًا ضيقًا بأقل احتكاك وارتداء.
تتمثل إحدى المزايا الأساسية للجلوس الثلاثي غريب الأطوار في قدرتها على توفير إغلاق محكم الفقاعات مع الحد الأدنى من عزم الدوران. يسمح الإجراء الشبيه للكاميرا لقرص الصمام بالانسحاب من المقعد بسرعة عند فتحه ، مما يقلل من الاحتكاك والارتداء على أسطح الختم. وهذا يجعل صمامات الفراشة الثلاثي غريب الأطوار مثالية للتطبيقات حيث يلزم وجود مستوى عال من أداء الختم ، كما هو الحال في صناعات النفط والغاز وتوليد الطاقة والمعالجة الكيميائية.
ميزة أخرى للجلوس الثلاثي غريب الأطوار هي مقاومتها للبلى. يقلل العمل الذي يشبه CAM لقرص الصمام من التلامس بين القرص والمقعد ، مما يقلل من التآكل على أسطح الختم وتوسيع عمر خدمة الصمام. بالإضافة إلى ذلك ، يمكن للتصميم غريب الأطوار أن يعوض أي اختلال بين قرص الصمام والمقعد ، مما يضمن حدوث ختم ثابت وموثوق به.
ومع ذلك ، فإن صمامات الفراشة الثلاثي غريب الأطوار لها أيضًا بعض القيود. قد يكون التصميم الثلاثي غريب الأطوار أكثر تعقيدًا ومكلفة من طرق الختم الأخرى ، مما يتطلب تقنيات التصنيع والتركيب المتخصصة. بالإضافة إلى ذلك ، قد لا يكون التصميم الثلاثي غريب الأطوار مناسبًا للتطبيقات التي يلزم وجود صمام منخفض التكلفة ، حيث قد يكون الصمام أغلى من الأنواع الأخرى من صمامات الفراشة.
خاتمة
في الختام ، فإن طريقة الختم لصمام الفراشة هي عامل حاسم يمكن أن يؤثر بشكل كبير على أدائه وموثوقيته وطول العمر. تعد المقاعد المرنة مثالية للتطبيقات التي يلزم إغلاق خفيفة في درجات حرارة وضغوط منخفضة ، في حين أن المقاعد المعدنية مناسبة للتطبيقات التي يتم فيها إشراك درجات الحرارة والضغوط المرتفعة. توفر المقاعد المزدوجة غريب الأطوار والجلوس الثلاثي غريب الأطوار أداءً مُحسّنًا لختم وارتداء منخفضة ، مما يجعلها مثالية للتطبيقات التي يلزم وجود مستوى عالٍ من أداء الختم.

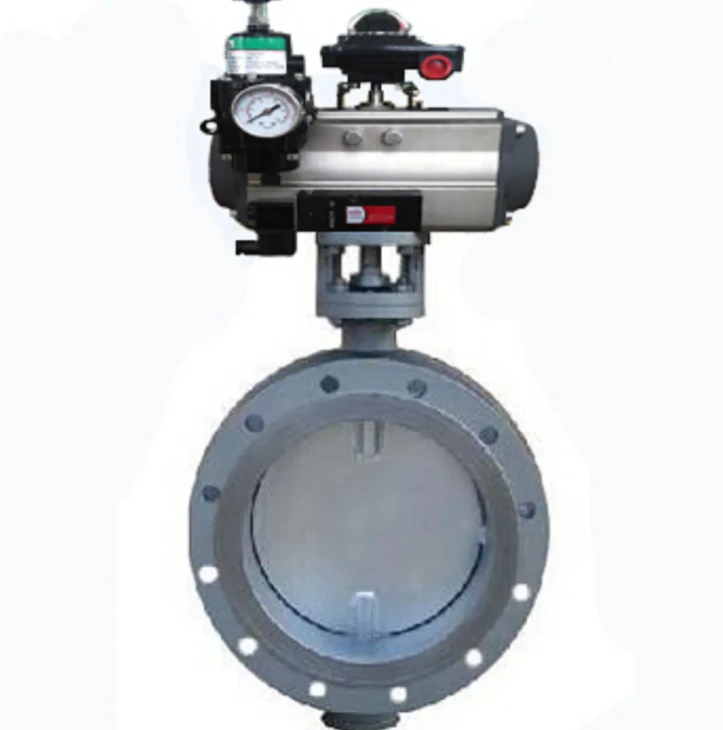

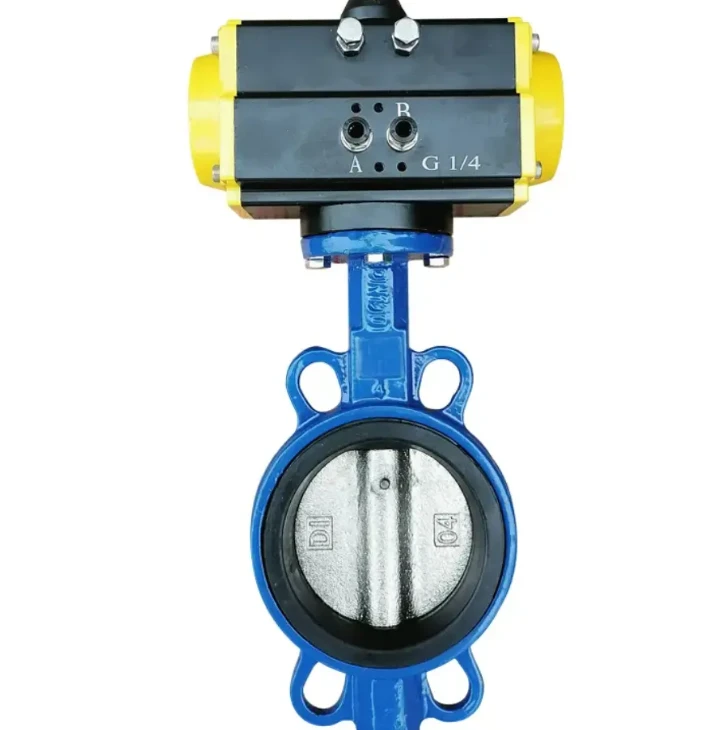

كمورد صمام فراشة ، نقدم مجموعة واسعة من صمامات الفراشة مع طرق ختم مختلفة لتلبية الاحتياجات المتنوعة لعملائنا. ملكناصمام الفراشة الثلاثي غريب الأطوارتم تصميمه لتوفير إغلاق محكم الفقاعات مع الحد الأدنى من عزم الدوران ، مما يجعله مثاليًا للتطبيقات ذات الضغط العالي ودرجات الحرارة العالية. ملكناوصول جديد من الفولاذ المقاوم للصدأ الصلب الفولاذ المقاوم للصدأ صمام الفراشيتميز بمقعد مرن لأداء الختم الممتاز ومقاومة التآكل ، مما يجعله مناسبًا لمجموعة متنوعة من التطبيقات. وناالزر المعدني الجديد NEيوفر حلًا موثوقًا وفعالًا من حيث التكلفة للتحكم في السوائل في مختلف الصناعات.
إذا كنت تبحث عن صمام فراشة عالي الجودة لتطبيقك ، فالرجاء عدم التردد في الاتصال بنا. سيكون فريق الخبراء لدينا سعيدًا بمساعدتك في اختيار الصمام المناسب لاحتياجاتك وتزويدك باقتباس تنافسي. نتطلع إلى العمل معك!
مراجع
- "صمامات الفراشة: الاختيار ، التثبيت ، والصيانة" ، مجلة Valve
- "تقنية الختم لصمامات الفراشة" ، عالم الصمامات
- "مزايا وعيوب طرق الختم المختلفة في صمامات الفراشة" ، جمعية مصنع الصمام
