مرحبًا يا من هناك! كمورد لصمامات فراشة WCB ، غالبًا ما يتم سؤالك عن متطلبات التثبيت لهذه الصمامات في خط أنابيب. لذلك ، اعتقدت أنني سأشارك بعض الأفكار لمساعدتك.
أولاً ، دعنا نتحدث عن صمام فراشة WCB. إنه نوع من الربع - قم بدوره الذي يستخدم قرصًا للتحكم في تدفق السائل في خط أنابيب. يشير جزء WCB إلى مادة جسم الصمام ، وهو نوع من الصلب الكربوني المعروف بقوته ومتانته.
تحضير خط الأنابيب
قبل تثبيت صمام فراشة WCB ، يحتاج خط الأنابيب إلى إعداده بشكل صحيح. يجب أن يكون خط الأنابيب نظيفًا وخاليًا من أي حطام أو صدأ أو تراب. يمكن لأي جزيئات أجنبية في خط الأنابيب أن تلحق الضرر بقرص الصمام أو سطح الختم ، مما يؤدي إلى تسرب أو تشغيل غير لائق. يمكنك استخدام منظف الأنابيب أو انفجار هواء الضغط العالي لتنظيف داخل خط الأنابيب.
يحتاج خط الأنابيب أيضًا إلى قطع الطول الصحيح. تأكد من أن نهايات خط الأنابيب مربعة وسلسة. إذا لم تكن النهايات مربعة ، فقد تتسبب في اختلالها أثناء تثبيت الصمام ، مما سيؤثر على أداء الصمام. يمكنك استخدام قطع الأنابيب أو المنشار لقطع خط الأنابيب ، ثم استخدام ملف لتنعيم الحواف.
فحص الصمام
بمجرد أن يصبح خط الأنابيب جاهزًا ، حان الوقت لتفقد صمام فراشة WCB. تحقق من الصمام لأي ضرر واضح ، مثل الشقوق أو الخدوش أو الخدوش على جسم الصمام أو القرص. أيضا ، تأكد من أن جذع الصمام يدور بسلاسة دون أي ربط. إذا لاحظت أي مشكلات ، فاتصل بالشركة المصنعة أو المورد على الفور.
يجب عليك أيضًا التحقق من أسطح الختم للصمام. الأختام ضرورية لمنع التسريبات. ابحث عن أي علامات على التآكل أو الضرر على الأختام. إذا تضررت الأختام ، فيجب استبدالها قبل التثبيت.
موقع التثبيت
من المهم اختيار موقع التثبيت الصحيح. يجب تثبيت الصمام في مكان يسهل الوصول إليه للصيانة والتشغيل. تجنب تثبيت الصمام في المناطق المعرضة للفيضانات أو حيث سيتم تعرضها لدرجات حرارة قصوى أو مواد تآكل.
يجب أيضًا تثبيت الصمام في قسم مستقيم من خط الأنابيب. هذا يضمن توزيع التدفق السليم ويقلل من خطر الاضطراب ، والذي يمكن أن يؤثر على أداء الصمام. هناك قاعدة جيدة تتمثل في الحصول على أقطار أنابيب من 5 إلى 10 على الأقل من الأنابيب المستقيمة في اتجاه المنبع و 2 - 3 أقطار الأنابيب في اتجاه مجرى الصمام.
تصاعد الصمام
عند تركيب صمام فراشة WCB ، تأكد من توافقه بشكل صحيح مع خط الأنابيب. استخدم أدوات المحاذاة إذا لزم الأمر للتأكد من أن الصمام يتركز ومستقيمًا. يمكنك استخدام البراغي والحشيات لتوصيل الصمام بخط الأنابيب. يجب تشديد البراغي بالتساوي لتجنب الإجهاد غير المتكافئ على جسم الصمام ، مما قد يسبب تسربًا.
من المهم استخدام عزم الدوران الصحيح عند تشديد البراغي. أكثر - تشديد البراغي يمكن أن يضر الصمام أو الحشيات ، في حين أن التشديد تحت - يمكن أن يؤدي إلى تسرب. ارجع إلى تعليمات الشركة المصنعة لقيم عزم الدوران الموصى بها.
تثبيت المشغل (إن أمكن)

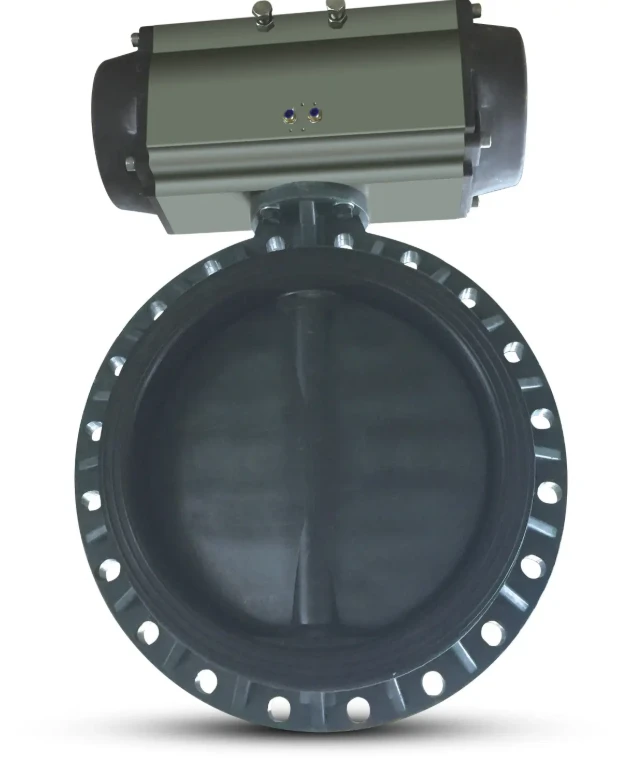

إذا كان صمام الفراشة WCB الخاص بك يأتي مع مشغل ، مثلمكافحة المحرك صمام الفراشة PVC PVC، التثبيت المناسب للمشغل أمر بالغ الأهمية. يجب تركيب المشغل بشكل آمن على جذع الصمام. تأكد من أن المشغل سلكي أو أنابيب بشكل صحيح (اعتمادًا على ما إذا كان محرك كهربائي أو هوائي) وأن جميع الاتصالات ضيقة.
اختبر المشغل لضمان عمله بسلاسة ويمكنه فتح الصمام وإغلاقه بالكامل. اضبط إعدادات المشغل إذا لزم الأمر لتحقيق عملية الصمام المطلوبة.
اختبار الضغط
بعد تثبيت الصمام ، من المهم إجراء اختبار الضغط. هذا يساعد على التحقق من أي تسرب ولضمان عمل الصمام بشكل صحيح. يمكنك استخدام مقياس الضغط لمراقبة الضغط في خط الأنابيب.
ابدأ بزيادة الضغط ببطء في خط الأنابيب. راقب الصمام واتصالات أي علامات على التسريبات. إذا لاحظت أي تسرب ، فأغلق الضغط فورًا وقم بتشديد البراغي أو استبدل الحشيات حسب الحاجة.
التوافق مع المكونات الأخرى
يجب أن يكون صمام فراشة WCB متوافقًا مع المكونات الأخرى في نظام خط الأنابيب. على سبيل المثال ، إذا كنت تستخدمزر كرة مشغل الإغاثة صمام الفراشة الهوائي مع ختم ptfe البطانة، تأكد من أنه متوافق مع نوع السائل والضغط ودرجة الحرارة في خط الأنابيب.
أيضا ، النظر في خصائص تدفق الصمام. يجب أن يكون الصمام قادرًا على التعامل مع معدل التدفق وضغط السائل في خط الأنابيب دون التسبب في انخفاضات الضغط المفرطة أو قيود التدفق.
لينة - اعتبارات الختم

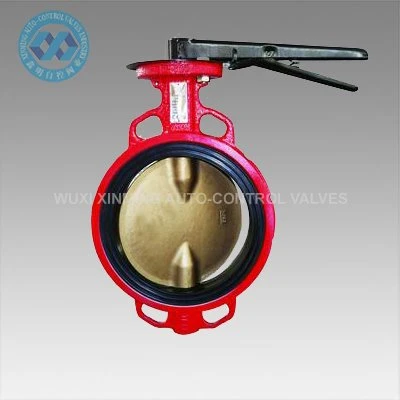

إذا كنت تستخدمناعم - ختم صمام الفراشة، هناك بعض الاعتبارات الإضافية. ناعمة - صمامات الختم أكثر حساسية لدرجة الحرارة والتعرض الكيميائي. تأكد من أن مادة الختم الناعمة متوافقة مع السائل في خط الأنابيب.
أيضا ، كن حذرا عند تثبيت صمامات ختم ناعمة. تجنب أكثر - تشديد البراغي ، لأن هذا يمكن أن يضر بالختم الناعم ويسبب التسريبات.
الوصول إلى الصيانة
أخيرًا ، تأكد من وجود مساحة كافية حول الصمام للصيانة. ستحتاج إلى أن تكون قادرًا على الوصول إلى الصمام لإجراء عمليات التفتيش الروتينية والتنظيف واستبدال الأجزاء. خطط للمستقبل والتأكد من عدم وجود عقبات تمنع سهولة الوصول إلى الصمام.
في الختام ، يتطلب تثبيت صمام فراشة WCB في خط أنابيب إعدادًا دقيقًا وتقنيات التثبيت المناسبة والاختبار الشامل. من خلال اتباع متطلبات التثبيت هذه ، يمكنك التأكد من أن صمامك يعمل بسلاسة وكفاءة لفترة طويلة.
إذا كنت في السوق لصمامات Butterfly WCB أو لديك أي أسئلة حول تركيبها ، فلا تتردد في التواصل. نحن هنا لمساعدتك في جميع احتياجات الصمام الخاصة بك ويمكننا مساعدتك في اختيار الصمام المناسب لتطبيقك المحدد. سواء كنت بحاجة إلى صمام بسيط لمشروع صغير أو نظام صمام معقد للتطبيق الصناعي ، فقد قمنا بتغطيتك. دعونا نتحادث ونناقش كيف يمكننا تلبية متطلباتك!
