مرحبًا يا من هناك! كمورد لصمامات الكرة الصحية ، لدي الكثير من الخبرة عندما يتعلق الأمر بالتأكد من أداء هذه الصمامات من الدرجة الأولى. في هذه المدونة ، سوف أسير لك من خلال كيفية اختبار أداء صمام الكرة الصحية.
1. التفتيش البصري
قبل أن نبدأ اختبار الأداء الفعلي ، يعد الفحص البصري القديم الجيد أمرًا ضروريًا. ألقِ نظرة فاحصة على الصمام. تحقق من أي علامات واضحة للتلف مثل الشقوق أو الخدوش أو الخدوش على الجسم والكرة وجذع الصمام. يمكن للصمام التالفة التنازل عن أدائه مباشرة خارج الخفافيش. أيضا ، فحص الأختام والحشيات. يجب أن تكون في حالة جيدة ، دون أي علامات على التآكل أو الشيخوخة أو التشوه. إذا اكتشفت أي مشكلات خلال هذا الفحص البصري ، فهو علامة حمراء ، وقد ترغب في التفكير في استبدال الصمام أو الأجزاء المعيبة.
2. اختبار الضغط
أحد أهم جوانب اختبار صمام الكرة الصحية هو اختبار الضغط. هذا يساعدنا على تحديد مدى جودة الصمام مع مستويات مختلفة من الضغط دون تسرب.
اختبار الضغط الهيدروستاتيكي
لاختبار الضغط الهيدروستاتيكي ، نستخدم الماء كوسيط اختبار. أولاً ، أغلق الصمام وقم بتوصيله بالضغط - منصة اختبار. املأ الصمام والأنابيب المتصلة بالماء ، مع التأكد من نزف أي هواء. ثم ، زيادة الضغط تدريجيا لضغط الاختبار. عادة ما يتم تحديد ضغط الاختبار هذا وفقًا لمعايير الصناعة أو مواصفات الصمام.
بالنسبة لمعظم صمامات الكرة الصحية ، يبلغ ضغط الاختبار حوالي 1.5 أضعاف ضغط العمل الأقصى. الحفاظ على الضغط ثابت لفترة محددة ، عادة 5 - 10 دقائق. خلال هذا الوقت ، فحص بعناية الصمام لأي علامات للتسرب. تحقق من جميع المفاصل والأختام وجسم الصمام نفسه. إذا رأيت أي ماء يقطر أو يتسرب ، فهذا يعني أن هناك مشكلة في أداء ختم الصمام.
اختبار الضغط الهوائي
يستخدم اختبار الضغط الهوائي الهواء أو الغاز الخامل مثل النيتروجين. تشبه العملية الاختبار الهيدروستاتيكي ، ولكن هناك بعض الاختلافات. نظرًا لأن الغازات أكثر قابلية للضغط من السوائل ، يجب أن يتم بناء الضغط - أعلى وإطلاقها بعناية أكبر. أيضًا ، نظرًا لأن تسرب الغاز قد يكون من الصعب اكتشافه بصريًا ، فغالبًا ما نستخدم محلول ماء صابون للتحقق من التسريبات.
ضع ماء الصابون على جميع نقاط التسرب المحتملة على الصمام. إذا كان هناك تسرب ، فسيشكل الغاز الهارب فقاعات في الماء الصابون. كما هو الحال في الاختبار الهيدروستاتيكي ، حافظ على ضغط الاختبار لوقت محدد ومراقبة الصمام عن كثب.
3. اختبار التدفق
يعد اختبار التدفق جزءًا مهمًا آخر من تقييم أداء صمام الكرة الصحية. يساعدنا على فهم مدى جودة الصمامات التي يمكن أن تتحكم في تدفق السوائل من خلاله.
مفتوح - اختبار التدفق
في اختبار التدفق المفتوح ، افتح الصمام بالكامل واترك السائل (إما الماء أو سائل عملية تمثيلي) يتدفق من خلاله بمعدل تدفق معروف. قم بقياس انخفاض الضغط عبر الصمام باستخدام مقاييس الضغط المثبتة في اتجاه المنبع والمصب من الصمام. يشير انخفاض الضغط إلى المقاومة التي يوفرها الصمام للتدفق.
انخفاض الضغط المنخفض يعني أن الصمام له خصائص تدفق جيدة ، مما يسمح للسائل بالمرور بسهولة. يمكن أن تؤدي انخفاضات الضغط المرتفعة إلى زيادة استهلاك الطاقة وتقليل كفاءة النظام. قارن انخفاض الضغط المقاس مع منحنى إسقاط الصمام المحدد. إذا كانت القيمة المقاسة أعلى بكثير من القيمة المحددة ، فقد تعني أن هناك مشكلة في التصميم الداخلي للصمام أو الانسداد داخل الصمام.
التدفق - اختبار التحكم
التدفق - يتم استخدام اختبار التحكم للتحقق من مدى جودة تنظيم الصمام معدل التدفق. اضبط الصمام تدريجياً من مفتوح بالكامل لإغلاقه بالكامل وقياس معدلات التدفق المقابلة في مواضع صمام مختلفة. هذا يساعدنا على إنشاء منحنى التحكم في التدفق للصمام.
بئر - يجب أن يكون صمام الكرة الصحية قادرًا على توفير التحكم في التدفق السلس والدقيق. إذا تغير معدل التدفق بشكل خاطئ أو إذا لم يغلق الصمام من التدفق تمامًا عند إغلاقه بالكامل ، فهناك مشكلة في أداء التحكم في التدفق.
4. اختبار عزم الدوران
إن اختبار عزم الدوران هو كل ما يدور حول مقدار القوة المطلوبة لفتح وإغلاق الصمام. هذا أمر مهم لأنه يؤثر على سهولة التشغيل ومتانة المصطلح الطويل للصمام.
استخدم مفتاح عزم الدوران لقياس عزم الدوران المطلوب لفتح وإغلاق الصمام. يجب أن تكون قيم عزم الدوران ضمن النطاق المحدد من قبل الشركة المصنعة للصمام. إذا كان عزم الدوران مرتفعًا جدًا ، فقد يعني أن هناك احتكاكًا داخل الصمام ، ربما بسبب اختلال أو الأجزاء التالفة أو التشحيم غير السليم. من ناحية أخرى ، إذا كان عزم الدوران منخفضًا جدًا ، فقد يشير إلى وجود آلية داخلية فضفاضة أو متهالكة.
5. اختبار تسرب المقعد
يركز اختبار تسرب المقعد على قدرة الصمام على الإغلاق عند إغلاقه. هناك طرق مختلفة لاختبار تسرب المقعد ، ولكن إحدى الطرق الشائعة هي استخدام غاز التتبع ، مثل الهيليوم.
أولاً ، أغلق الصمام وقم بإنشاء غرفة مغلقة حول مقعد الصمام. إدخال غاز التتبع في جانب واحد من الصمام. ثم ، استخدم جهاز الكشف عن الغاز لقياس كمية الغاز التي تتسرب عبر المقعد إلى الجانب الآخر.
عادة ما يتم تحديد معدل تسرب المقعد المسموح به وفقًا لمعايير الصناعة. إذا تجاوز معدل التسرب المقاس هذا الحد ، فإن أداء ختم مقعد الصمام لا يصل إلى قدم المساواة.
6. اختبار الدورة
يتضمن اختبار الدورة فتح الصمام وإغلاقه عدة مرات لمحاكاة الاستخدام الحقيقي للعالم. هذا يساعدنا على التحقق من المتانة والموثوقية في الصمام مع مرور الوقت.
قم بإعداد منصة اختبار تلقائية لفتح وإغلاق الصمام بتردد محدد. يمكن أن يختلف عدد الدورات اعتمادًا على تطبيق الصمام المقصود ، ولكنه عادة ما يكون بالآلاف. أثناء اختبار الدورة ، راقب أداء الصمام ، بما في ذلك متطلبات عزم الدوران ، وخصائص التدفق ، وتسرب المقعد.
إذا بدأ الصمام في إظهار علامات التآكل ، مثل زيادة عزم الدوران ، أو انخفاض التدفق ، أو زيادة تسرب المقعد مع زيادة عدد الدورات ، فقد لا يكون مناسبًا للاستخدام على المدى الطويل.
مجموعة منتجاتنا

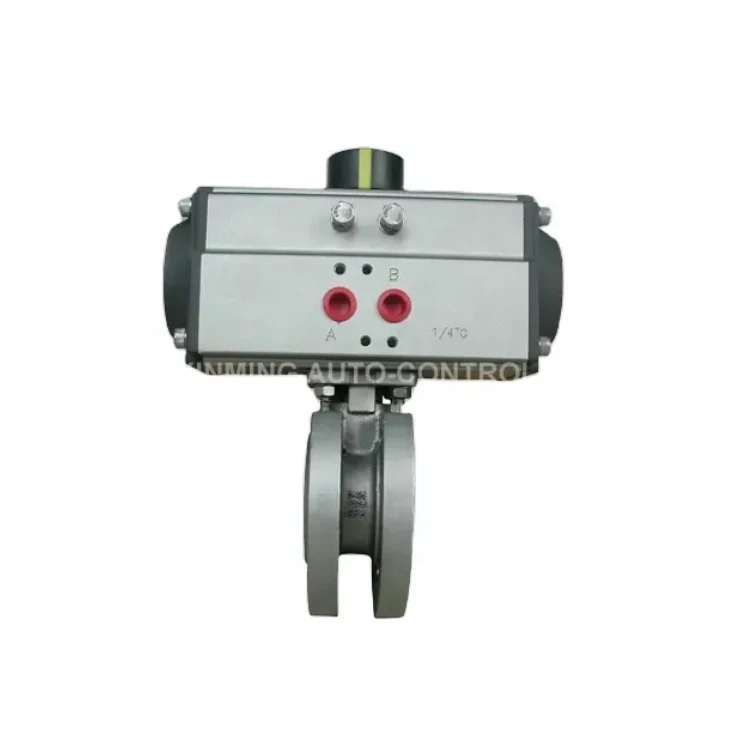

نحن نقدم مجموعة واسعة من صمامات الكرة الصحية لتلبية احتياجات العملاء المختلفة. على سبيل المثال ، لديناالمحرك الهوائي رقاقة صمام الكرة الرقيقة، والتي تشتهر بتصميمها المدمج والأداء الممتاز. ملكناصمام الكرة الهوائي صمام الكرة النحاس صمام الكرة عالية الجودةمصنوع من النحاس العالي الجودة ، مما يوفر مقاومة جيدة للتآكل. وإذا كنت بحاجة إلى صمام مع دوران 180 - لدينا ، لدينا180 درجة محرك هوائي 3 صمام الكرةهو اختيار رائع.
إذا كنت في السوق للحصول على صمامات الكرة الصحية وترغب في التأكد من حصولك على منتج عالي الأداء ، فلا تتردد في التواصل. يمكننا توفير معلومات منتج مفصلة ومساعدتك في عملية الاختبار للتأكد من أن الصمام يلبي متطلباتك المحددة. اتصل بنا للمشتريات ودعنا نبدأ علاقة تجارية رائعة!
مراجع
- ASME B16.34 - صمامات - نهاية متشابكة وخيوط ولحام
- API 598 - فحص الصمام واختباره
- ISO 5208 - الصمامات الصناعية - اختبار الضغط للصمامات
