يتطلب تركيب صمام الفراشة WCB في خط أنابيب ذو تدفق عالي السرعة تخطيطًا دقيقًا وتنفيذًا دقيقًا. باعتباري أحد موردي صمامات الفراشة WCB، فقد شهدت بشكل مباشر أهمية التثبيت المناسب في ضمان أداء الصمام على المدى الطويل والسلامة العامة لنظام خطوط الأنابيب. في هذه المدونة، سأشارك الخطوات والاعتبارات التفصيلية لعملية التثبيت هذه.
التحضير قبل التثبيت
قبل البدء في التثبيت، من الضروري إجراء فحص شامل لصمام الفراشة WCB وخط الأنابيب. أولاً، افحص الصمام بحثًا عن أي ضرر واضح أثناء النقل، مثل الخدوش أو الخدوش أو الشقوق في جسم الصمام أو القرص أو الجذع. تأكد من أن جميع مكونات الصمام، بما في ذلك الحشيات والمسامير والصواميل، في حالة جيدة.
بعد ذلك، فحص خط الأنابيب. قم بقياس القطر الداخلي لخط الأنابيب للتأكد من مطابقته لحجم الصمام. يجب أن يكون خط الأنابيب نظيفًا وخاليًا من الحطام أو الصدأ أو أي ملوثات أخرى يمكن أن تؤثر على أداء إغلاق الصمام. استخدم أدوات التنظيف المناسبة، مثل الفرش والهواء المضغوط، لتنظيف خط الأنابيب جيدًا.
اختيار الموقع المناسب
يعد اختيار الموقع الصحيح لصمام الفراشة WCB في خط أنابيب التدفق عالي السرعة أمرًا ضروريًا. يجب تركيب الصمام في قسم مستقيم من خط الأنابيب، بعيدًا عن الأكواع أو المحملات أو غيرها من العناصر المزعجة للتدفق. يوصى باستخدام مقطع مستقيم لا يقل عن 5 - 10 أضعاف قطر الأنبوب في اتجاه المنبع و2 - 3 أضعاف قطر الأنبوب في اتجاه مجرى الصمام. يتيح ذلك أن يكون التدفق مستقرًا قبل وبعد المرور عبر الصمام، مما يقلل من خطر التجويف والتآكل المفرط.
ضع في اعتبارك أيضًا إمكانية الوصول إلى الصمام للصيانة والتشغيل. يجب تركيب الصمام في مكان يمكن الوصول إليه بسهولة للفحص والإصلاح والاستبدال. تجنب تركيب الصمام في المناطق ذات المساحة المحدودة أو حيث قد يتم حظره بواسطة معدات أخرى.
تركيب الصمام
بمجرد تحديد الموقع، حان الوقت لتركيب صمام الفراشة WCB. أولاً، ضع الحشيات على جانبي الصمام. تأكد من توسيط الحشيات ومحاذاتها بشكل صحيح مع الصمام وحواف خط الأنابيب. يجب أن تكون الحشيات مصنوعة من مادة متوافقة مع السائل الموجود في خط الأنابيب وظروف التشغيل.
ثم قم بمحاذاة الصمام مع حواف خط الأنابيب. استخدم أداة محاذاة الحافة للتأكد من محاذاة فتحات المسامير الموجودة في الصمام وحواف خط الأنابيب بشكل مثالي. أدخل البراغي من خلال الفتحات واليد - اربط الصواميل بالتساوي. لا تقم بربط الصواميل بالكامل في هذه المرحلة، حيث قد يؤدي ذلك إلى اختلال المحاذاة.
تشديد البراغي
يعد تشديد البراغي بشكل صحيح أمرًا بالغ الأهمية للتثبيت الخالي من التسرب. استخدم مفتاح عزم الدوران لربط البراغي إلى قيمة عزم الدوران الموصى بها والتي تحددها الشركة المصنعة للصمام. قم بربط البراغي بنمط متقاطع لضمان التوزيع المتساوي لقوة التثبيت. يمكن أن يؤدي الإفراط في تشديد البراغي إلى إتلاف الحشيات وحواف الصمام، في حين أن التشديد الزائد يمكن أن يؤدي إلى التسرب.
بعد ربط البراغي إلى قيمة عزم الدوران الأولية، أعد التحقق من محاذاة الصمام وخط الأنابيب. إذا لزم الأمر، قم بإجراء تعديلات طفيفة ثم أعد ربط البراغي إلى قيمة عزم الدوران النهائية. تساعد هذه العملية على ضمان الختم المناسب ومنع أي تسرب محتمل.
اختبار الصمام
بعد اكتمال التثبيت، من الضروري اختبار صمام الفراشة WCB. أولاً، قم بإجراء فحص بصري للتحقق من وجود أي علامات واضحة لاختلال المحاذاة أو التلف. ثم قم بإجراء اختبار الضغط للتحقق من سلامة التثبيت.
أغلق الصمام وقم بزيادة الضغط في خط الأنابيب تدريجيًا إلى ضغط التشغيل. تحقق من عدم وجود أي تسربات حول حواف الصمام أو الحشيات أو جسم الصمام. في حالة اكتشاف أي تسرب، قم بإيقاف تشغيل النظام على الفور، وحرر الضغط، وأعد فحص التثبيت. قم بإجراء التعديلات اللازمة، مثل ربط البراغي أو استبدال الحشيات، ثم كرر اختبار الضغط.
اعتبارات خاصة للتدفق عالي السرعة
في خط أنابيب التدفق عالي السرعة، يجب أخذ اعتبارات إضافية في الاعتبار. يمكن أن يسبب التدفق عالي السرعة التجويف، وهو تكوين وانهيار فقاعات البخار في السائل. يمكن أن يؤدي التجويف إلى إتلاف قرص الصمام والمقعد والمكونات الأخرى، مما يؤدي إلى انخفاض أداء الصمام وعمر خدمة أقصر.
لمنع التجويف، فكر في استخدام صمام ذو تصميم مناسب، مثل صمام الفراشة عالي الأداء. تم تصميم هذه الصمامات للتعامل مع التدفق عالي السرعة وتقليل مخاطر التجويف. بالإضافة إلى ذلك، يمكنك تركيب أجهزة التحكم في التدفق في أعلى الصمام لتقليل سرعة التدفق وتحقيق الاستقرار في التدفق.
الصيانة والمراقبة
تعد الصيانة والمراقبة المنتظمة أمرًا ضروريًا للأداء طويل المدى لصمام الفراشة WCB في خط أنابيب التدفق عالي السرعة. وضع جدول صيانة لفحص الصمام بشكل دوري. تحقق من حالة الحشيات والمسامير وقرص الصمام ومقعده بحثًا عن التآكل أو التلف. استبدل أي مكونات مهترئة في الوقت المناسب.
مراقبة معلمات التشغيل للصمام، مثل الضغط ودرجة الحرارة ومعدل التدفق. قد تشير أي تغييرات مهمة في هذه المعلمات إلى وجود مشكلة في الصمام أو نظام خطوط الأنابيب. استخدام نظام المراقبة لجمع البيانات وتحليلها واتخاذ الإجراءات المناسبة بناءً على النتائج.
المنتجات ذات الصلة

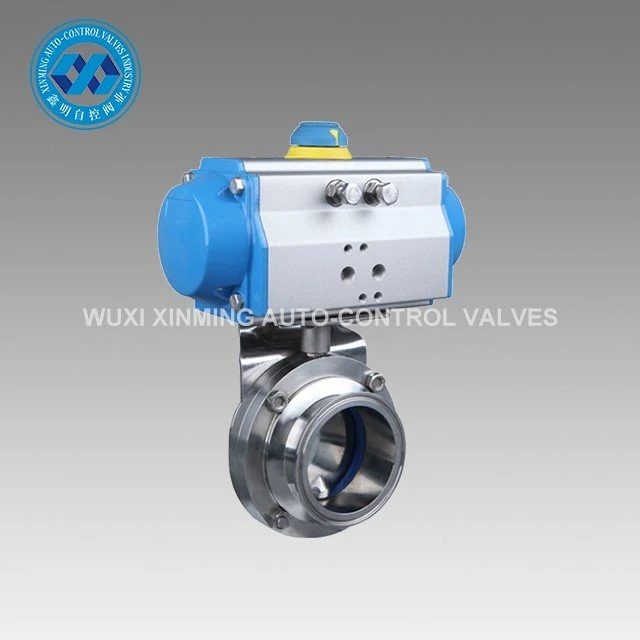

باعتبارنا موردًا لصمامات الفراشة WCB، فإننا نقدم أيضًا مجموعة واسعة من صمامات الفراشة الأخرى عالية الجودة. على سبيل المثال، لديناوصول جديد هوائي صمام فراشة الفولاذ المقاوم للصدأ رقاقةتم تصميمه لمختلف التطبيقات الصناعية، مما يوفر أداءً موثوقًا وتشغيلًا سهلاً. ملكناصمام الفراشة الصحيمناسب لصناعات الأغذية والمشروبات والأدوية، ويلبي معايير النظافة الصارمة. ولديناالمحرك الهوائي ثلاثي - صمام الفراشة اللامركزيمثالي لتطبيقات الضغط العالي ودرجات الحرارة العالية.
الاتصال للشراء والتفاوض
إذا كنت مهتمًا بصمامات الفراشة WCB أو أي منتجات أخرى، فنحن نرحب بك للاتصال بنا للشراء والتفاوض. سيزودك فريقنا المحترف بمعلومات مفصلة عن المنتج وأسعار تنافسية وخدمة ما بعد البيع ممتازة. نحن ملتزمون بتلبية متطلباتك المحددة وضمان رضاك.
مراجع
- أدلة تركيب وصيانة الصمامات المقدمة من الشركات المصنعة للصمامات.
- معايير الصناعة والمبادئ التوجيهية لتركيب خطوط الأنابيب وتشغيل الصمامات.
- الأوراق الفنية والأبحاث حول التدفق عالي السرعة وأداء الصمامات.
