مرحبًا يا من هناك! كمورد لصمامات الكرة الرقيقة ، رأيت بشكل مباشر مدى أهمية المحاذاة المناسبة أثناء التثبيت. يمكن أن يؤدي صمام الكرة الرفيع غير المحسوس إلى جميع أنواع المشاكل ، مثل التسريبات ، وتقليل كفاءة التدفق ، وحتى التآكل المبكرة. لذلك ، في هذه المدونة ، سأشارك بعض النصائح حول كيفية ضمان المحاذاة المناسبة لصمام الكرة الرفيع أثناء التثبيت.
مسبق - الشيكات التثبيت
قبل بدء عملية التثبيت ، من المهم إجراء بعض الشيكات. أولاً ، تأكد من حصولك على الصمام المناسب لهذا المنصب. تحقق من مواصفات الصمام مقابل متطلبات النظام. لا تريد أن تنتهي بصمام صغير جدًا أو كبير جدًا بالنسبة لخط الأنابيب.
فحص الصمام لأي ضرر واضح. ابحث عن الشقوق أو الخدوش أو أي علامات للتآكل. لن يعمل الصمام التالف بشكل صحيح ، حتى لو كان محاذاة تمامًا. أيضا ، تحقق من أسطح التزاوج من الصمام وخط الأنابيب. يجب أن تكون نظيفة وخالية من الحطام. أي الأوساخ أو الأوساخ يمكن أن تمنع الختم المناسب والمحاذاة.
القياس والعلامة
القياس الدقيق هو مفتاح المحاذاة المناسبة. استخدم أداة قياس موثوقة ، مثل قياس شريط أو الفرجار ، لقياس قطر خط الأنابيب والصمام. تأكد من تطابق القياسات. إذا كان هناك فرق كبير ، فقد تحتاج إلى البحث عن محول أو صمام مختلف.
بمجرد تأكيد القياسات ، حدد خط الأنابيب والصمام. ضع علامة على خط الوسط لكل من خط الأنابيب والصمام. سيساعدك ذلك على محاذاةها بشكل صحيح أثناء التثبيت. يمكنك استخدام علامة دائمة أو كاتب لصنع العلامات.
وضع الصمام
عند وضع الصمام ، من المهم النظر في اتجاه التدفق. معظم صمامات الكرة الرفيعة لها سهم يشير إلى اتجاه التدفق. تأكد من محاذاة السهم الموجود على الصمام مع اتجاه التدفق في خط الأنابيب. يمكن أن يؤدي اتجاه التدفق غير الصحيح إلى انخفاض الأداء وحتى تلف الصمام.
ضع الصمام في خط الأنابيب بعناية. حاول محاذاة خطوط مركزية الصمام وخط الأنابيب بأقصى قدر ممكن. قد تحتاج إلى استخدام جهاز رفع ، مثل الرافعة أو الرافعة ، لصمامات أكبر. تأكد من أن الصمام مستوي ولا يميل إلى جانب واحد.
باستخدام أدوات المحاذاة
هناك العديد من أدوات المحاذاة المتاحة التي يمكن أن تساعدك على ضمان المحاذاة المناسبة. واحدة من أكثر الأدوات شيوعًا هي أداة محاذاة شفة. إذا كان صمام الكرة الرقيق الخاص بك يحتوي على شفاه ، فقد تكون هذه الأداة مفيدة للغاية. إنه يساعد على محاذاة ثقوب الترباس في الشفاه من الصمام وخط الأنابيب. هذا يضمن إدراج البراغي بسهولة وأن الصمام يجلس بشكل صحيح.
أداة أخرى هي أداة محاذاة الليزر. تستخدم هذه الأداة شعاع الليزر لتوفير مرجع محاذاة دقيق. يمكن أن يكون مفيدًا بشكل خاص لخطوط الأنابيب الطويلة أو عندما تكون هناك حاجة إلى دقة عالية. باستخدام أداة محاذاة الليزر ، يمكنك التأكد من محاذاة الصمام ضمن تسامح صغير جدًا.
تشديد البراغي
بمجرد أن يكون الصمام في وضعه ومحاذاة بشكل صحيح ، فقد حان الوقت لتشديد البراغي. ولكن لا تصل إلى الجنون وتشديدها جميعًا مرة واحدة. تحتاج إلى اتباع تسلسل تشديد محدد. ابدأ بتشديد البراغي في نمط الصليب. هذا يساعد على توزيع الضغط بالتساوي حول الحافة ويضمن ختمًا مناسبًا.
استخدم مفتاح عزم الدوران لتشديد البراغي إلى قيمة عزم الدوران الموصى بها. أكثر من - تشديد البراغي يمكن أن يضر الصمام أو خط الأنابيب ، في حين أن التشديد تحت - يمكن أن يؤدي إلى تسرب. ارجع إلى دليل تثبيت الصمام لقيم عزم الدوران الصحيحة.
اختبار المحاذاة
بعد تثبيت الصمام وتشديد البراغي ، من المهم اختبار المحاذاة. يمكنك القيام بفحص بصري للتأكد من أن الصمام يبدو محاذاة بشكل صحيح. تحقق من أي علامات على الاختلال ، مثل الفجوات بين الشفاه أو الصمام الذي يبدو أنه مائل.
يمكنك أيضا إجراء اختبار الضغط. تطبق الضغط على النظام وتحقق من أي تسرب. إذا كانت هناك تسرب ، فقد تكون علامة على الاختلال. في هذه الحالة ، قد تحتاج إلى تخفيف البراغي ، وإعادة تنظيم الصمام ، ثم إعادة البراغي.
قضايا المحاذاة الشائعة والحلول
في بعض الأحيان ، قد تواجه بعض مشكلات المحاذاة الشائعة أثناء التثبيت. إحدى القضايا الشائعة هي اختلال شفة. يمكن أن يحدث هذا إذا لم يتم تشكيل الشفاه بشكل صحيح أو إذا لم يكن خط الأنابيب مستقيمًا. لحل هذه المشكلة ، يمكنك استخدام Shims لضبط المحاذاة. الحشوات هي قطع رقيقة من المواد التي يمكن وضعها بين الشفاه لتصحيح المحاذاة.
قضية أخرى هي اختلال STEM الصمام. هذا يمكن أن يسبب مشاكل في تشغيل الصمام. إذا لاحظت أن جذع الصمام لا يتحرك بسلاسة أو يصعب فتح الصمام وإغلاقه ، فقد يكون ذلك بسبب اختلال الجذعية. في هذه الحالة ، قد تحتاج إلى تفكيك الصمام وإعادة تنظيم الجذع.
أهمية المحاذاة المناسبة لأنواع مختلفة من صمامات الكرة الرقيقة

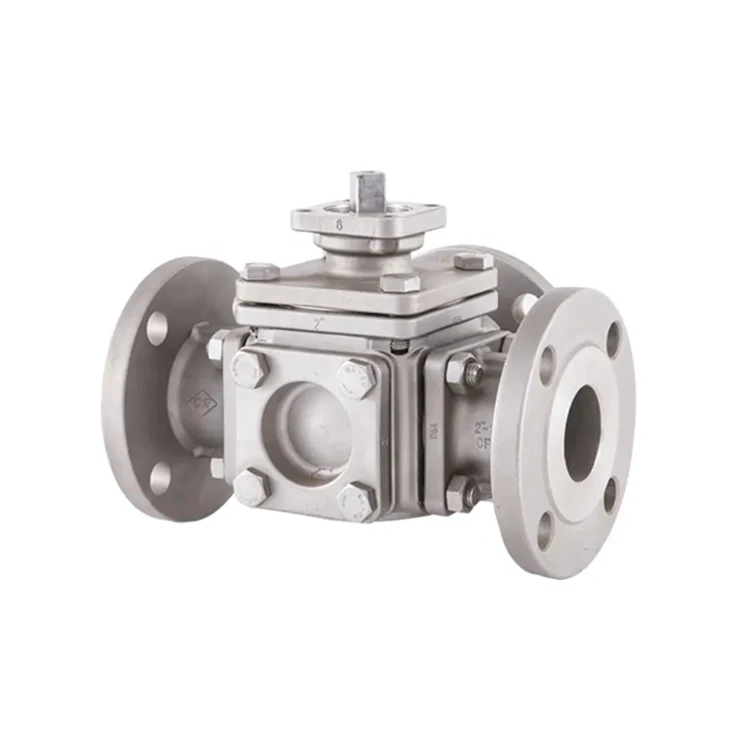

أنواع مختلفة من صمامات الكرة الرقيقة لها متطلبات محاذاة مختلفة. على سبيل المثال ، و180 درجة محرك هوائي 3 صمام الكرةيحتاج إلى محاذاة بدقة لضمان التشغيل السليم للمشغل. يمكن أن يتسبب الصمام غير المحدد في خلل المشغل ، مما يؤدي إلى مشاكل في التحكم في التدفق.
الDouble Union L - على شكل ثلاثة - صمام الكرة الطريقيتطلب أيضا محاذاة دقيقة. يعني التصميم على شكل L أنه يجب وضع الصمام بشكل صحيح لتوجيه التدفق على النحو المقصود. أي اختلال يمكن أن يعطل نمط التدفق ويقلل من كفاءة النظام.
صمامات الكرة الكهربائية عالية الأداء لتشغيل موثوق بهاهي نوع آخر يحتاج إلى محاذاة مناسبة. غالبًا ما تستخدم هذه الصمامات في التطبيقات الحرجة حيث تكون الموثوقية مفتاحًا. يمكن أن يؤدي صمام الكرة الكهربائية غير المحسنة إلى مشاكل كهربائية ويؤثر على الأداء العام للنظام.
خاتمة
يعد ضمان المحاذاة السليمة لصمام الكرة الرفيع أثناء التثبيت أمرًا ضروريًا لأدائه الأمثل وطول العمر. باتباع الخطوات التي حددتها في هذه المدونة ، من عمليات فحص التثبيت قبل التثبيت إلى اختبار المحاذاة ، يمكنك تجنب العديد من المشكلات الشائعة المرتبطة بالصمامات غير المحسوبة.
إذا كنت في السوق لصمامات الكرة الرقيقة عالية الجودة ، فنحن هنا للمساعدة. نحن نقدم مجموعة واسعة من صمامات الكرة الرقيقة المصممة لتلبية احتياجاتك المحددة. سواء كنت بحاجة إلى صمام بسيط من نوعين - أو صمام أكثر تعقيدًا ، فقد قمنا بتغطيته. إذا كان لديك أي أسئلة أو ترغب في مناقشة متطلباتك ، فلا تتردد في التواصل معنا. يسعدنا دائمًا مساعدتك في العثور على الصمام المناسب وضمان عملية تثبيت سلسة.
