كمورد لصمامات الكرة الناعمة ، شاهدت بشكل مباشر أهمية إتقان آليات الافتتاح والإغلاق لهذه المكونات الأساسية. تستخدم صمامات الكرة الناعمة على نطاق واسع في مختلف الصناعات ، من معالجة المياه إلى المعالجة الكيميائية ، نظرًا لأداء الختم الموثوق بها وسهولة التشغيل. في منشور المدونة هذا ، سأشارك بعض الأفكار حول كيفية التحكم في فتح وإغلاق صمام الكرة الناعمة بشكل فعال.
فهم أساسيات صمامات الكرة الناعمة
قبل الخوض في أساليب التحكم ، من الأهمية بمكان فهم الهيكل الأساسي ومبدأ العمل لصمام الكرة الناعمة. يتكون صمام الكرة الناعمة الناعمة من كرة مع تجويف وجذعية ومقعد وجسم. الكرة هي المكون الأساسي الذي يتحكم في تدفق السائل. عندما يتم تدوير الكرة 90 درجة ، يتوافق التجويف مع مسار التدفق ، مما يسمح للسوائل بالمرور (الموضع المفتوح). على العكس ، عندما يتم تدوير الكرة مرة أخرى 90 درجة ، يكون التجويف عموديًا على مسار التدفق ، ويمنع تدفق السوائل (الموضع المغلق).
يوفر الختم الناعم ، الذي عادة ما يكون مصنوعًا من مواد مثل PTFE (polytetrafluoroethylene) أو NBR (مطاط البوتاين النيتري) ختمًا ضيقًا بين الكرة والمقعد ، مما يمنع التسرب. تجعل آلية الختم هذه صمامات الكرة الناعمة مناسبة للتطبيقات التي يلزم وجود تسرب صفري.
السيطرة اليدوية
التحكم اليدوي هو أبسط وأكثر طريقة مباشرة لتشغيل صمام كرة ناعمة. إنه ينطوي على استخدام عجلة اليد أو رافعة لتدوير الساق ، والتي بدورها تدور الكرة. يستخدم التحكم اليدوي بشكل شائع في التطبيقات الصغيرة أو عندما لا تكون الأتمتة ضرورية.
لفتح صمام كرة ناعمة يتم تشغيله يدويًا ، اقلب العجلة اليدوية أو الرافعة في اتجاه عقارب الساعة (في معظم الحالات) حتى يصل الصمام إلى الموضع المفتوح بالكامل. يمكنك عادةً أن تشعر بمقاومة طفيفة عندما يكون الصمام مفتوحًا تمامًا ، مما يشير إلى أن الكرة تتماشى مع مسار التدفق. لإغلاق الصمام ، اقلب عجلة اليد أو الرافعة عكس اتجاه عقارب الساعة حتى يتم إغلاق الصمام بالكامل. مرة أخرى ، قد تشعر بزيادة طفيفة في المقاومة عندما يتم إيقاف الصمام تمامًا.
التحكم اليدوي له مزاياه ، مثل البساطة والتكلفة المنخفضة وسهولة الصيانة. ومع ذلك ، فإنه يحتوي أيضًا على قيود ، خاصة في تطبيقات واسعة النطاق أو عالية الضغط ، حيث يمكن أن تستغرق التشغيل اليدوي الوقت وتتطلب جسديًا.
التشغيل الكهربائي
يعد التشغيل الكهربائي اختيارًا شائعًا للسيطرة على صمامات الكرة الناعمة في البيئات الصناعية. المشغل الكهربائي هو جهاز يحول الطاقة الكهربائية إلى حركة ميكانيكية لفتح الصمام وإغلاقه. يوفر العديد من الفوائد ، بما في ذلك التحكم الدقيق ، والتشغيل عن بُعد ، والقدرة على الاندماج مع أنظمة التشغيل الآلي.
هناك نوعان رئيسيان من المشغلات الكهربائية: متعددة الدوران وربعهم. تُستخدم المحركات متعددة المنعطفات في الصمامات التي تتطلب دورات متعددة من الساق لفتح أو إغلاق ، في حين أن المشغلات ربع الدوران مصممة للصمامات التي تحتاج فقط إلى دوران 90 درجة ، مثل صمامات الكرة الناعمة.
لتشغيل صمام كرة ناعمة مع مشغل كهربائي ، تحتاج عادةً إلى توصيل المشغل بمصدر طاقة ونظام تحكم. يمكن أن يكون نظام التحكم بمفتاح تشغيل/إيقاف بسيط أو وحدة تحكم منطقية أكثر تطوراً (PLC) تسمح بالتحكم الدقيق في فتحة وإغلاق الصمام والموضع والتوقيت.
عند استخدام مشغل كهربائي ، من المهم التأكد من حجم المشغل بشكل صحيح وتكوينه للصمام. يتضمن ذلك اختيار تصنيف عزم الدوران المناسب والسرعة والجهد لمطابقة متطلبات الصمام. بالإضافة إلى ذلك ، فإن الصيانة والتفتيش المنتظم للمشغل ضرورية لضمان تشغيله الموثوق.
التشغيل الهوائي
التشغيل الهوائي هو طريقة شائعة أخرى للتحكم في صمامات الكرة الناعمة. يستخدم المحرك الهوائي الهواء المضغوط لإنشاء القوة اللازمة لفتح وإغلاق الصمام. ومن المعروف عن وقت الاستجابة السريعة ، وإخراج عزم الدوران العالي ، وملاءمة البيئات الخطرة.
يمكن أن تكون المحركات الهوائية إما مزدوجة المفعول أو عودة الربيع. تستخدم المحركات المزدوجة المفعول الهواء المضغوط لفتح وإغلاق الصمام ، بينما تستخدم مشغلات العائد الربيعي الهواء المضغوط لفتح الصمام والربيع لإغلاقه.
لتشغيل صمام كرة ناعمة مع مشغل هوائي ، تحتاج إلى توصيل المشغل بإمدادات الهواء المضغوطة وصمام تحكم. ينظم صمام التحكم تدفق الهواء المضغوط إلى المشغل ، مما يسمح لك بالتحكم في فتح وإغلاق الصمام.
واحدة من المزايا الرئيسية للتشغيل الهوائي هي قدرتها على توفير عملية آمنة من الفشل. في حالة حدوث انقطاع في الطاقة أو فقدان الهواء المضغوط ، سيغلق مشغل عائد الربيع تلقائيًا الصمام ، مما يمنع تدفق السائل. هذه الميزة تجعل التشغيل الهوائي خيارًا شائعًا في التطبيقات التي تكون فيها السلامة أولوية قصوى.
التشغيل الهيدروليكي
عادةً ما يتم استخدام التشغيل الهيدروليكي في التطبيقات التي يلزم عزم الدوران العالي والتحكم الدقيق ، كما هو الحال في العمليات الصناعية على نطاق واسع أو عمليات النفط والغاز في الخارج. يستخدم المحرك الهيدروليكي السائل الهيدروليكي لإنشاء القوة اللازمة لفتح الصمام وإغلاقه.
تتكون أنظمة التشغيل الهيدروليكية من مضخة هيدروليكية وصمام تحكم ومشغل. تضغط المضخة الهيدروليكية على السائل الهيدروليكي ، الذي يتم توجيهه بعد ذلك إلى المحرك بواسطة صمام التحكم. يحول المشغل الطاقة الهيدروليكية إلى حركة ميكانيكية لفتح وإغلاق الصمام.
يوفر التشغيل الهيدروليكي العديد من المزايا ، بما في ذلك إخراج القوة العالية ، والتحكم الدقيق ، والقدرة على العمل في بيئات قاسية. ومع ذلك ، فإنه يتطلب أيضًا نظامًا أكثر تعقيدًا ومكلفة مقارنةً بطرق التشغيل الأخرى ، والصيانة المناسبة ضرورية لضمان تشغيلها الموثوق.
اختيار طريقة التشغيل الصحيحة
عند اختيار طريقة تشغيل صمام كرة ناعمة ، يجب النظر في عدة عوامل ، بما في ذلك متطلبات التطبيق وحجم ونوع الصمام وبيئة التشغيل والميزانية.
- متطلبات التطبيق:النظر في معدل التدفق والضغط ودرجة الحرارة ووسائط السائل التي يتم التحكم فيها. على سبيل المثال ، في التطبيقات التي تكون هناك حاجة إلى الانفتاح والإغلاق السريع ، قد يكون التشغيل الهوائي أو الكهربائي أكثر ملاءمة. في التطبيقات التي تحتاجها عزم الدوران العالي ، قد يكون التشغيل الهيدروليكي هو الخيار الأفضل.
- حجم الصمام ونوعه:يمكن أن يؤثر حجم ونوع الصمام أيضًا على اختيار طريقة التشغيل. تتطلب الصمامات الأكبر عادةً المزيد من عزم الدوران للعمل ، لذلك قد تكون هناك حاجة إلى مشغل أكثر قوة. بالإضافة إلى ذلك ، قد يكون لبعض الصمامات متطلبات محددة للتشغيل ، مثل نوع معين من الاتصال أو التثبيت.
- بيئة التشغيل:يمكن أن تؤثر بيئة التشغيل ، بما في ذلك عوامل مثل درجة الحرارة والرطوبة ووجود مواد خطرة ، على أداء ومتانة المشغل. على سبيل المثال ، في بيئة تآكل ، قد تكون هناك حاجة إلى فولاذ مقاوم للصدأ أو مشغل مطلي. في منطقة خطرة ، قد يكون من الضروري مشغل مقاوم للانفجار.
- ميزانية:تكلفة نظام التشغيل هي أيضًا اعتبار مهم. التحكم اليدوي هو الخيار الأكثر فعالية من حيث التكلفة ، ولكنه قد لا يكون مناسبًا لجميع التطبيقات. يمكن أن تختلف أنظمة التشغيل الكهربائية والهدية والهيدروليكية بشكل كبير في التكلفة ، اعتمادًا على حجم المشغل ونوعه وميزاته.
خاتمة
يعد التحكم في فتح وإغلاق صمام الكرة الناعمة ضروريًا لضمان التشغيل الفعال والموثوق لمختلف العمليات الصناعية. من خلال فهم طرق التشغيل المختلفة المتاحة واختيار الطريق المناسب لتطبيقك ، يمكنك تحسين أداء الصمام الخاص بك وتقليل مخاطر التسرب والمشاكل الأخرى.
كمورد لصمامات الكرة الناعمة ، نقدم مجموعة واسعة من المنتجات وخيارات التشغيل لتلبية احتياجاتك المحددة. سواء كنت بحاجة إلى صمام يتم تشغيله يدويًا لتطبيق صغير الحجم أو نظام آلي لمصنع صناعي كبير ، لدينا الخبرة والخبرة لتزويدك بالحل الصحيح.
إذا كنت مهتمًا بمعرفة المزيد عن صمامات الكرة الناعمة أو لديك أي أسئلة حول التحكم في الصمام ، فالرجاء عدم التردد في ذلكاتصل بنا. فريق الخبراء لدينا مستعد لمساعدتك في احتياجاتك في المشتريات ومساعدتك في العثور على أفضل صمام لتطبيقك.
مراجع
- "كتيب الصمام" ، بقلم كلارك رايت.
- "الصمامات الصناعية: دليل عملي" بقلم توم جنكينز.
- أدلة الشركة المصنعة والوثائق التقنية لصمامات الكرة الناعمة والمشغلات.
لمزيد من المعلومات حول منتجاتنا ، يمكنك التحقق من الروابط التالية:
- صمام التحكم في تدفق الصين مع NELES NE724 NE726

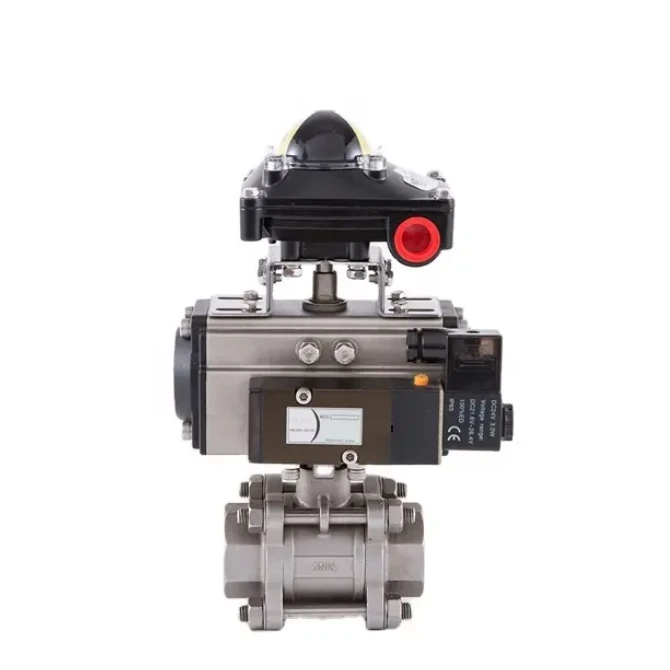

- صمام الكرة المعزول الهوائي
