يعد المحرك الهوائي ATP جهازًا مهمًا في أنظمة الأتمتة الصناعية المختلفة، حيث يوفر تشغيلًا موثوقًا وفعالًا للصمامات والمكونات الميكانيكية الأخرى. يعد الضبط المناسب لشوطه أمرًا ضروريًا لضمان الأداء الأمثل والتحكم الدقيق. باعتباري موردًا رائدًا لمشغلات الهواء المضغوط ATP، فأنا هنا لمشاركة بعض المعرفة المتعمقة حول كيفية ضبط شوط مشغل الهواء المضغوط AT.
فهم المحرك ATPneumatic
قبل أن نتعمق في عملية الضبط، من المهم أن نفهم المكونات الأساسية ومبدأ العمل للمشغل الهوائي ATP. يتكون المحرك الهوائي ATP عادةً من أسطوانة ومكابس ونوابض ووصلات صمامات. يستخدم الهواء المضغوط لتوليد حركة خطية أو دوارة، والتي يتم نقلها بعد ذلك إلى الصمام أو المعدات الأخرى المتصلة به.
تشير شوط المحرك الهوائي إلى المسافة التي يقطعها المكبس داخل الأسطوانة في اتجاه واحد. تحدد هذه المسافة درجة فتح أو إغلاق الصمام، والتي بدورها تؤثر على معدل التدفق والتحكم في الضغط في النظام. يمكن أن يؤدي ضبط الشوط بشكل غير صحيح إلى مشكلات مثل عدم اكتمال فتح الصمام، والتآكل المفرط لمكونات الصمام، والتحكم غير الدقيق في العملية.
الأدوات المطلوبة لضبط السكتة الدماغية
لضبط شوط مشغل ATP الهوائي، ستحتاج إلى الأدوات التالية:
- الشدات: مفاتيح الربط المناسبة لفك وربط مسامير تثبيت المشغل وصواميل الضبط.
- أدوات القياس: الفرجار أو المسطرة لقياس السكتة الدماغية بدقة.
- مقياس الضغط الهوائي: لمراقبة ضغط الهواء المزود للمشغل.
إجراء تعديل السكتة الدماغية خطوة بخطوة
1. السلامة أولاً
قبل البدء في أي ضبط، تأكد من عزل المشغل عن مصدر الطاقة (مصدر الهواء المضغوط) وتخفيف أي ضغط متبقي في النظام. يمكن القيام بذلك عن طريق إغلاق صمام إمداد الهواء وفتح صمام العادم.
2. حدد موقع آلية تعديل السكتة الدماغية
يمكن أن تختلف آلية ضبط السكتة الدماغية لمشغل ATP الهوائي وفقًا للطراز. في معظم الحالات، يقع في نهاية أسطوانة المشغل ويتكون من صواميل أو براغي ضبط.
3. قم بتعيين الموضع الأولي
عندما يكون المكبس في وضع التراجع الكامل، اضبط أداة القياس على الصفر. سيكون هذا بمثابة النقطة المرجعية لقياس السكتة الدماغية.
4. تطبيق ضغط الهواء
قم بتطبيق ضغط الهواء تدريجياً على المحرك باستخدام مصدر هواء منظم. مراقبة حركة المكبس. ومع زيادة ضغط الهواء، سيبدأ المكبس في التحرك.
5. قياس السكتة الدماغية الأولية
بمجرد وصول المكبس إلى الوضع الممتد بالكامل، قم بقياس المسافة التي قطعها باستخدام أداة القياس. قارن هذا القياس مع الحد المطلوب المحدد لتطبيقك.
6. ضبط السكتة الدماغية
إذا كانت السكتة المقاسة مختلفة عن السكتة الدماغية المطلوبة، فستحتاج إلى ضبط آلية السكتة الدماغية. بالنسبة للمحركات الخطية، يؤدي تدوير صواميل الضبط في اتجاه عقارب الساعة إلى تقليل الشوط، بينما يؤدي تدويرها في عكس اتجاه عقارب الساعة إلى زيادة الشوط. بالنسبة للمحركات الدوارة، قد يتضمن الضبط تغيير موضع الكامة أو مفتاح الحد.
7. إعادة قياس السكتة الدماغية
بعد إجراء الضبط، كرر عملية تطبيق ضغط الهواء وقياس الشوط. قم بإجراء المزيد من التعديلات إذا لزم الأمر حتى يتطابق الحد المقاس مع الحد المطلوب ضمن تفاوت مقبول.
8. قم بتأمين التعديل
بمجرد تحقيق الشوط الصحيح، استخدم مفاتيح الربط لربط صواميل أو براغي الضبط لمنعها من الارتخاء أثناء التشغيل.
العوامل المؤثرة على تعديل السكتة الدماغية
هناك عدة عوامل يمكن أن تؤثر على ضبط السكتة الدماغية لمشغل هوائي ATP:
1. ضغط الهواء
إن ضغط الهواء الذي يتم توفيره للمشغل له تأثير مباشر على السكتة الدماغية. يؤدي ارتفاع ضغط الهواء عمومًا إلى شوط أطول، بينما يؤدي انخفاض ضغط الهواء إلى شوط أقصر. من المهم الحفاظ على ضغط هواء مستقر ومناسب طوال عملية الضبط.
2. تحميل
الحمل على المشغل، مثل الاحتكاك في الصمام أو المقاومة في الوصلة الميكانيكية، يمكن أن يؤثر أيضًا على الشوط. قد يتسبب الحمل الأثقل في أن يكون لدى المشغل شوط أقصر من المتوقع. في مثل هذه الحالات، قد يكون من الضروري زيادة ضغط الهواء أو ضبط تصميم المشغل للتعامل مع الحمل.
3. البلى
بمرور الوقت، قد تتآكل مكونات المشغل، مما قد يؤثر على السكتة الدماغية. يمكن أن تساعد الصيانة والفحص المنتظمين للمشغل في تحديد الأجزاء البالية واستبدالها قبل أن تسبب مشكلات كبيرة.
المنتجات ذات الصلة

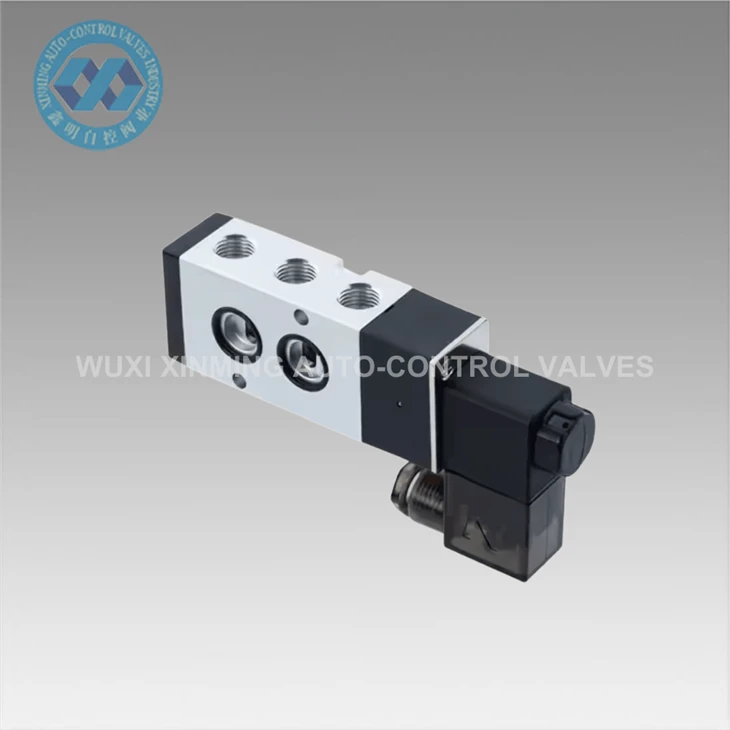

إذا كنت في سوق المحركات الهوائية والمنتجات ذات الصلة، فإننا نقدم مجموعة من الحلول عالية الجودة. على سبيل المثال، لديناصمام كروي هوائي عالي الجودة مع تشغيل ربع دورة للتحكم الآلي في التدفقيعد اختيارًا ممتازًا للتطبيقات التي تتطلب تحكمًا دقيقًا في التدفق. الXM AT040 مشغل هوائي صغيرمثالي للمساحات الصغيرة التي تحتاج إلى مشغل صغير ولكنه قوي. ولدينا2 - الطريق 5 - صمام الملف اللولبي الهوائي عالي الضغط (0 - 10MPA)يمكن أن توفر تحكمًا موثوقًا في النظام الهوائي.
أهمية التعديل السليم للسكتة الدماغية
إن الضبط المناسب لشوط مشغل ATP الهوائي لا يقتصر فقط على تحقيق موضع الصمام الصحيح. كما أن له تأثيرًا كبيرًا على الأداء العام وكفاءة النظام.
- تحسين التحكم في العمليات: يضمن الضبط الدقيق للشوط أن يفتح الصمام ويغلق بالدرجة الدقيقة المطلوبة، مما يؤدي بدوره إلى تحكم أكثر دقة في معدل التدفق والضغط ودرجة الحرارة في العملية.
- تمديد عمر المكونات: عندما يعمل المشغل بالسكتة الصحيحة، يكون هناك ضغط أقل على مكونات الصمام والمشغل نفسه. وهذا يقلل من التآكل، مما يؤدي إلى عمر أطول للمعدات.
- كفاءة الطاقة: يستخدم المشغل الذي تم ضبطه بشكل جيد الكمية المناسبة من ضغط الهواء لتحقيق الشوط المطلوب، مما قد يؤدي إلى توفير الطاقة بمرور الوقت.
خاتمة
يعد ضبط شوط المحرك الهوائي AT مهمة بالغة الأهمية تتطلب اهتمامًا دقيقًا بالتفاصيل. باتباع الخطوات الموضحة في هذه المدونة والأخذ في الاعتبار العوامل التي يمكن أن تؤثر على السكتة الدماغية، يمكنك التأكد من أن المحرك الخاص بك يعمل بأفضل حالاته.
