صمام الكرة الهوائية

تفاصيل سريعة
اسم العلامة التجارية: XM، ويتم قبول OEM أيضًا
حجم صمام الفراشة: 50 مم - 900 مم
الشهادات: CE، ATEX، SIL3، ISO9001:2016

إرسال التحقيق

الوصف

مقدمة المنتج

في العديد من أنظمة الأنابيب الصناعية، غالبًا ما تواجه الشركات مشكلات عملية مثل بطء فتح وإغلاق الصمامات، وانخفاض كفاءة التشغيل اليدوي، وارتفاع مخاطر التسرب، وارتفاع تكاليف الصيانة، وعدم كفاية الأتمتة. لا تؤثر هذه المشكلات على كفاءة الإنتاج فحسب، بل يمكن أن تشكل أيضًا مخاطر على السلامة.

إن الصمام الكروي الهوائي عبارة عن-جهاز تحكم عالي الكفاءة في الصمام مصمم لحل نقاط الألم هذه. يتم تشغيله بواسطة مشغل هوائي، فهو يحقق تحكمًا سريعًا ومستقرًا وآليًا في السوائل ويستخدم على نطاق واسع في أنظمة الأنابيب الصناعية المختلفة.

صمام الكرة الهوائية هو صمام كروي مجهز بمحرك هوائي. سرعة تنفيذ المحرك الهوائي سريعة نسبيًا. أسرع سرعة تبديل هي 0.05 ثانية/الوقت، لذلك يطلق عليه عادةً صمام كروي سريع القطع هوائيًا.

الصمام الكروي الهوائي هو صمام تحكم أوتوماتيكي يتكون من جسم الصمام الكروي ومشغل هوائي. يقوم الهواء المضغوط بتشغيل المحرك لتدوير 90 درجة، مما يحقق فتح أو إغلاق سريع للصمام.

بالمقارنة مع الصمامات اليدوية التقليدية، توفر الصمامات الكروية الهوائية التحكم عن بعد، والتشغيل الآلي، والاستجابة السريعة، مما يجعلها مناسبة بشكل خاص لأنظمة خطوط الأنابيب الصناعية التي تتطلب التبديل المتكرر أو التحكم الآلي.

يتم فصل الهيكل المكون من ثلاث قطع مثبتة بمسامير للوصول إلى المكونات الداخلية دون فك وصلات الأنابيب وإزالة الصمام من خطك. يسمح تصميم الصمام الكروي- لهذه الصمامات بتحقيق معدلات تدفق أعلى من الصمامات الأخرى التي تعمل بالهواء-. تعمل على الهواء المضغوط لبدء التدفق وإيقافه تلقائيًا. يجب عليك التحكم في هواء المشغل باستخدام الصمام الدليلي الكهربائي المرفق أو صمام التشغيل/الإيقاف اليدوي (غير متضمن). تتطلب هذه الصمامات الحد الأدنى من انخفاض الضغط بين المدخل والمخرج للتشغيل؛ يجب أن يكون الضغط المنبع أكبر من الضغط المصب. الجسم مصنوع من الفولاذ المقاوم للصدأ 316 لمقاومة ممتازة للتآكل. تحتوي جميع الصمامات على مؤشر تدفق مرئي أعلى المشغل يوضح ما إذا كان الصمام مفتوحًا أم مغلقًا.

تتطلب المشغلات الفردية -ضغط الهواء فقط لفتح الصمام؛ يتم إغلاقها تلقائيًا عندما ينطفئ الهواء. عادة ما تكون هذه الصمامات مغلقة ما لم يتم تشغيلها. تتطلب المحركات - المزدوجة المفعول ضغط الهواء لفتح وإغلاق الصمام. بمجرد تشغيلها، تظل هذه الصمامات قيد التشغيل حتى يتم تطبيق ضغط الهواء، لذلك لا يكون لها موضع بدء الصمام.

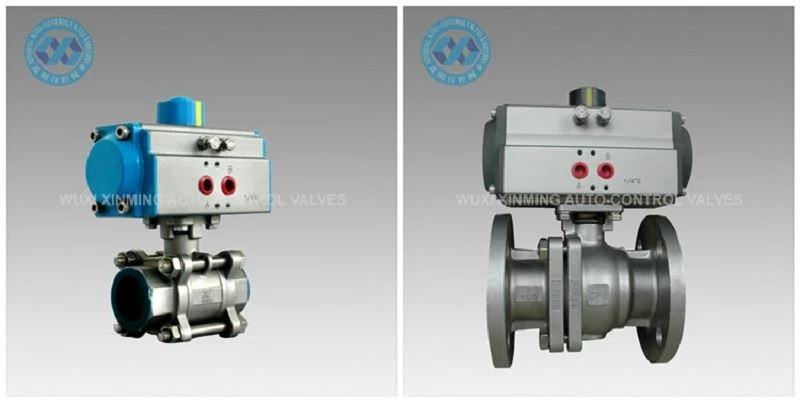

Pneumatic Ball Valve

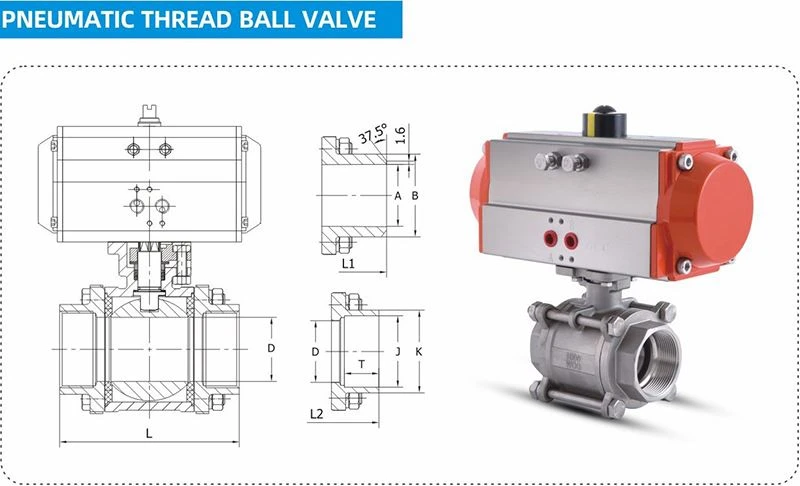

PNEUMATIC THREAD BALL VALVE

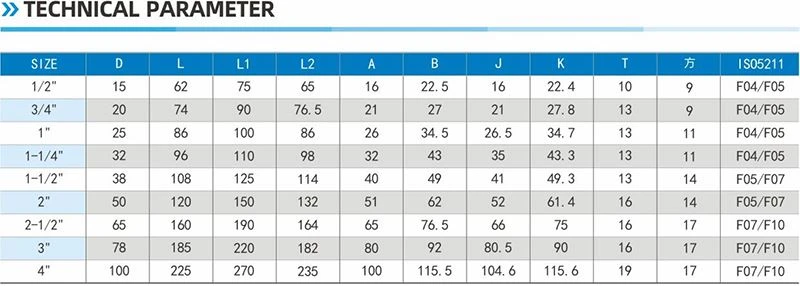

Technical parameters

مواصفات المنتج

اسم المنتج	صمامات الكرة الهوائية
اسم العلامة التجارية	يتم أيضًا قبول XM وOEM
حجم صمام الفراشة	50 مم -900 مم
نوع الصمام	صمام الكرة
طريقة التشغيل	المحرك الهوائي
معيار الموضوع	بي إس بي تي/بي إس بي/إن بي تي/دين/جيس/آر سي/جي
ضغط التشغيل	بي إن 63/1000 ووغ
درجة حرارة التشغيل	-20 درجة - 280 درجة
الوسائط القابلة للتطبيق	الماء والغاز والنفط
التصميم والتصنيع	جيجابايت/T-12224/ANSI B16.34
التفتيش والاختبار	جيجابايت/T-13927/API598
اختبار ضغط الهواء	0.8 ميجا باسكال
يسلط الضوء على التصميم	-جذع الصمام المقاوم للانفجار، التجويف الكامل
شهادة	CE، ATEX، SIL3، ISO9001:2016

تطبيق صمام الكرة الهوائية

يمكن تطبيق صمام الكرة الهوائية على العديد من المجالات المغناطيسية القوية القابلة للاشتعال والتآكل والمتربة والإشعاع والاهتزاز والتآكل في البيئة الداخلية أو الخارجية، ويستخدم على نطاق واسع في الطاقة الكهربائية والبتروكيماويات والمعادن والبترول والغاز الطبيعي والمدينة والبناء والصرف والصناعات الكيماوية وتكرير النفط والتعدين ومحطات الطاقة والمعادن والبناء والطب والغذاء والغاز الطبيعي والبحث العلمي، إلخ.

التعبئة والتسليم

تفاصيل التعبئة:

1). إذا كمية كبيرة، حالة الخشب الرقائقي

2). إذا كانت الكمية صغيرة، كرتون أو لوح خشب رقائقي

ميناء المغادرة: شنغهاي، الصين

مهلة:
